Alarma audible para montaje en panel
BK
La alarma audible BK para montaje en panel emite hasta 95 dB a 1 m, ideal para entornos industriales ruidosos. Incorpora 32 tonos seleccionables, conmutables mediante interruptores frontales, y soporta entradas de tipo bit o binario desde PLC. Su panel frontal ofrece protección IP54 contra polvo y salpicaduras. Con una tarjeta SD opcional, se pueden personalizar las combinaciones de sonidos. Compatible con las normativas CE y RoHS, está diseñada para su uso global en sistemas de 24 V.
- control de contacto
- □120
- Alarma audible
- Tonos/Melodía
- 95dBomás
- Bajo techo/en exteriores
- IP54(vertical,montajeenpanel,soloáreafrontal)
Características del producto
Características del producto
- 32 sonidos pregrabados en una sola unidad, adecuados para diversas aplicaciones.
- Nivel máximo de salida de 95 dB a 1 metro, ideal para entornos industriales ruidosos.
- El volumen de salida y los grupos de sonidos se pueden ajustar fácilmente mediante interruptores rotativos ubicados en el panel frontal, incluso después de la instalación.
- Seleccione un grupo de sonidos de la A a la H para reproducir 8 sonidos pregrabados (control mediante entrada por bit).
- Genere un nuevo grupo de sonidos a partir de los 32 disponibles usando una tarjeta SD opcional (se vende por separado).
- Cumple con RoHS, garantizando un diseño ecológico.
- Configure el interruptor de selección de sonido de "I" a "O" para realizar pruebas de funcionamiento o volumen.
- Los sonidos se pueden activar mediante entrada por bit (8 canales) o entrada binaria (32 canales).
PATLITE Corporation no ha gestionado los derechos de uso para ciertas canciones con derechos de autor grabadas en los modelos BK-A, C y D fuera de Japón. Para más información, comuníquese con su representante local de ventas de PATLITE.
Especificaciones
| DIMENSIONES | - 120 mm cuadrado (frontal) - 110 mm cuadrado (trasero) |
|---|---|
| TENSIÓN NOMINAL | - 12–24 VCD - 100 VCA - 220 VCA |
| TIPO DE SONIDO | - Alarmas y melodías pregrabadas de fábrica |
| MONTAJE | - Panel, horizontal, vertical hacia arriba, vertical hacia abajo - Solo para uso en interiores |
| COLOR DEL CUERPO | - Cuerpo: Gris claro - Cuerpo: Negro |
| VOLUMEN | - Sonido máximo de 95 dB a 1 metro - Volumen ajustable desde cero |
| ALMACENAMIENTO DE SONIDO | - Total de 32 sonidos almacenados (consulte las especificaciones) - Organizables en 8 grupos de sonido - Cada grupo contiene 8 sonidos predefinidos |
| SELECCIÓN DE CANAL | - Selección de grupo de sonidos mediante interruptor rotativo - Selección de sonido específico del grupo mediante señal de entrada - Reprogramación del último grupo con sonidos almacenados (requiere tarjeta SD opcional) |
| LISTA DE SONIDOS | - Consulte la página de especificaciones del modelo BD-E para ver todos los sonidos - Solo los sonidos BD-E están disponibles en el enlace “Muestras de sonido” |
| NORMAS DE CONFORMIDAD | - CE - RoHS |
| GRADO DE PROTECCIÓN | - IP54 (solo montaje frontal en panel) |
| OBSERVACIONES | - Contacto seco, como interruptores o relevadores - Transistor de colector abierto (NPN) |
| FUNCIONES | - El sonido se activa solo cuando se cierra el contacto - El sonido se detiene al abrir el contacto |
Muestra (sonido/audio)
Configuración de la referencia

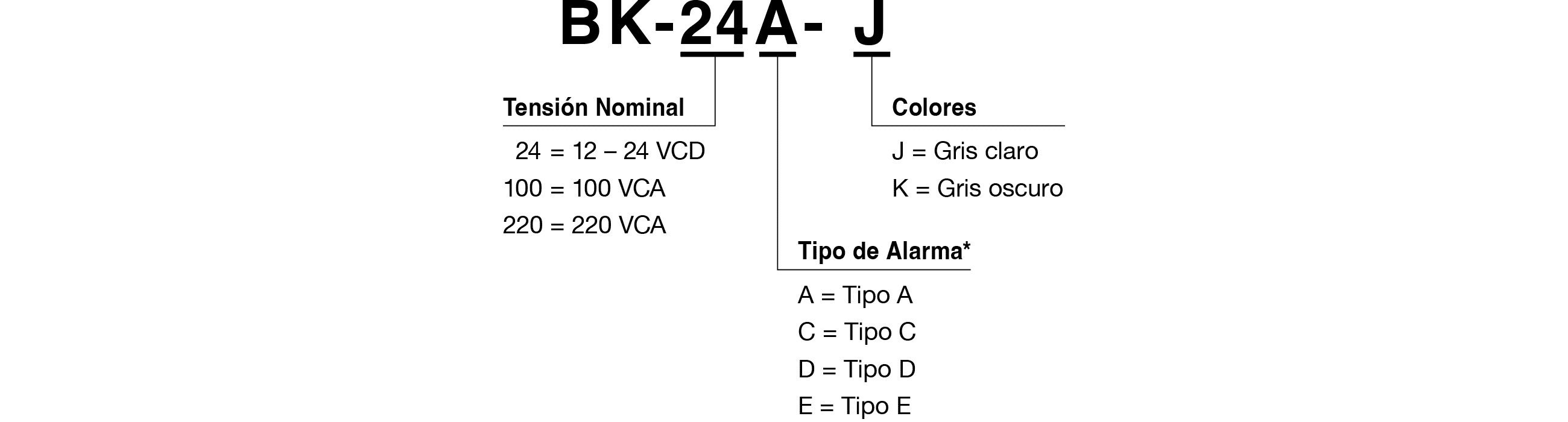

Código de modelo
Las siguientes especificaciones personalizadas están disponibles.
● Especificaciones de colector abierto tipo PNP
Consulte la tabla de selección de sonidos de alarma en el Catálogo General para más detalles.
Lista de modelos
| Número de modelo | Tensión nominal | Tipo de alarma | Color |
|---|---|---|---|
| BK-24 □ -J/K | 12 – 24 VCD | A / C / D / E | Gris claro, Gris oscuro |
| BK-100 □ -J/K | 100 VCA | A / C / D / E | Gris claro, Gris oscuro |
| BK-220 □ -J/K | 220 VCA | A / C / D / E | Gris claro, Gris oscuro |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual (En) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD [dxf]Especificaciones del producto
Piezas de repuesto
BK
BK
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
C25110015-F1 | 1 |
- |
- |
||
|
C15140004-F1 | 2 |
- |
- |
||
|
V82100001-F1 | 2 |
- |
- |
