Baliza rotativa Ø100 mm
SKH-EA

Baliza rotativa Ø100 mm con cúpula acrílica resistente, reflector parabólico y certificación CE. Ideal para equipos de señalización en entornos industriales.

  • Controldepoder
  • Φ100
  • Luz de advertencia giratoria
  • Giratorio
  • Bajo techo/en exteriores (Solo en posición vertical)
  • IP23(Soloenposiciónvertical)
  • Rojo
  • Ámbar
  • Verde
  • Azul
  • Baliza rotativa Ø100 mm SKH-EA

· Reflector parabólico giratorio: Para mejorar la visibilidad desde largas distancias.
· Vida útil prolongada del foco: Bombilla automotriz resistente a vibraciones.
· Instalación: Interiores — vertical, invertida, lateral; Exteriores — solo vertical.
· Cúpula: Resina acrílica translúcida con alta resistencia al clima.
· Cumple con CE: Solo para los modelos de 12V DC y 24V DC.
· Colores disponibles: Rojo, Ámbar, Verde, Azul.

Especificaciones

DIMENSIONES - Diámetro de 100 mm
VOLTAJE NOMINAL - 12V DC
- 24V DC
- 100V AC
- 120V AC
- 200V AC
FUNCIONES - Giro
MONTAJE - Montaje directo
ESTILO DEL CUERPO - Redondo
COLOR DEL CUERPO - Cuerpo: Rojo
- Cuerpo: Ámbar
- Cuerpo: Gris claro
COLOR DE LA CÚPULA - Rojo
- Ámbar
- Verde
- Azul
MATERIAL DE LA CÚPULA - Resina acrílica
NORMAS DE CONFORMIDAD - CE (solo 12V y 24V)
GRADO DE PROTECCIÓN - IP-23
OPCIONES - SZ-30L
- SZ-30T
- SZ-007

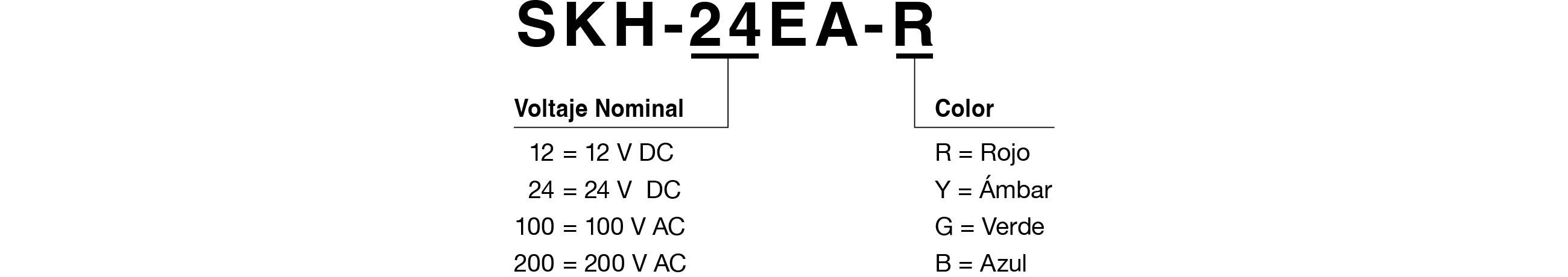

Código del Modelo

Código del Modelo

Lista de Productos

Número de Modelo Voltaje Nominal Foco Color
SKH-12EA-R/Y/G/B 12V DC 12V 10W Rojo / Ámbar / Verde / Azul
SKH-24EA-R/Y/G/B 24V DC 24V 10W
SKH-100EA-R/Y/G/B 100V AC 12V 5W
SKH-200EA-R/Y/G/B 200V AC 12V 5W

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

SKH-12EA  

SKH-12EA  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Incandescent Bulb 12V10W 1 box 10 pcs
D01201003A-F1 1

Bulb shape:G18/BA15S

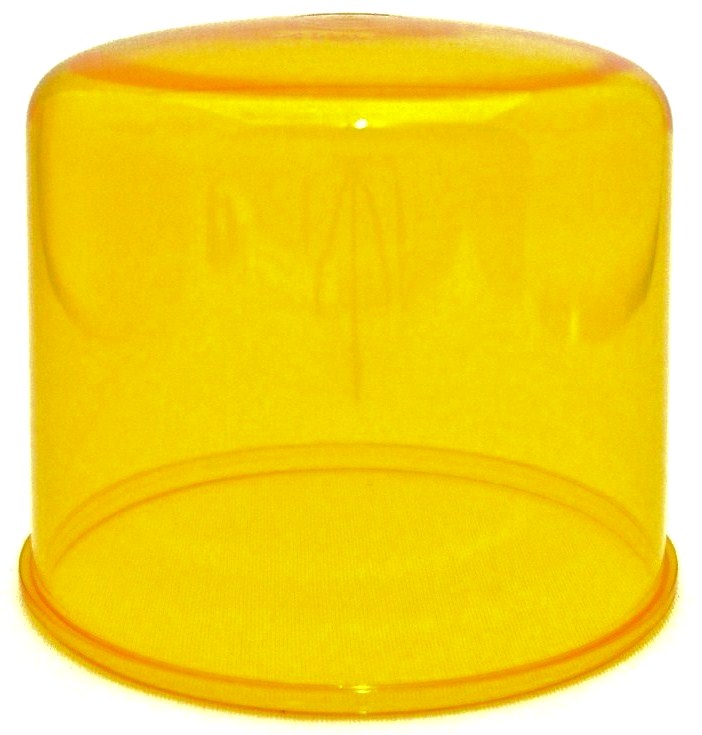

																Lens: Amber
A31110001-2F1 1

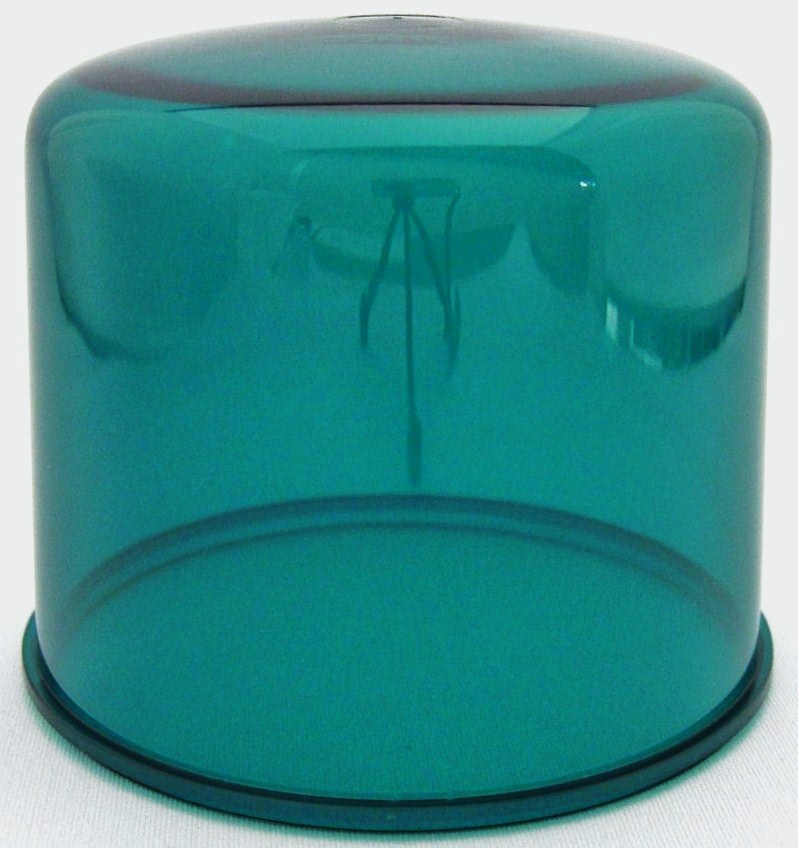

																Lens: Green
A31110001-3F1 1

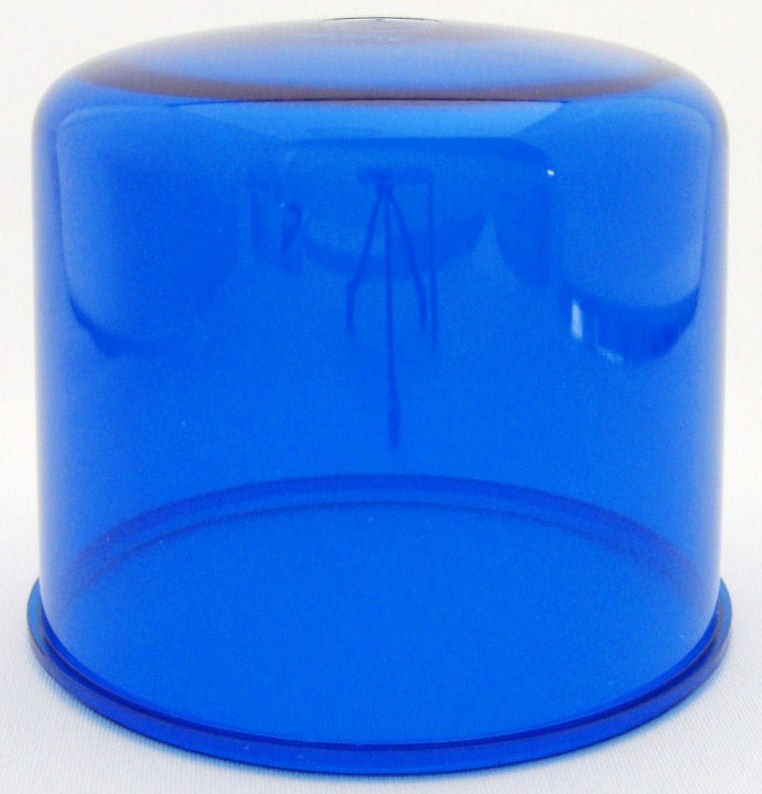

																Lens: Blue
A31110001-4F1 1

																Lens Packing
A33410012-F1 1

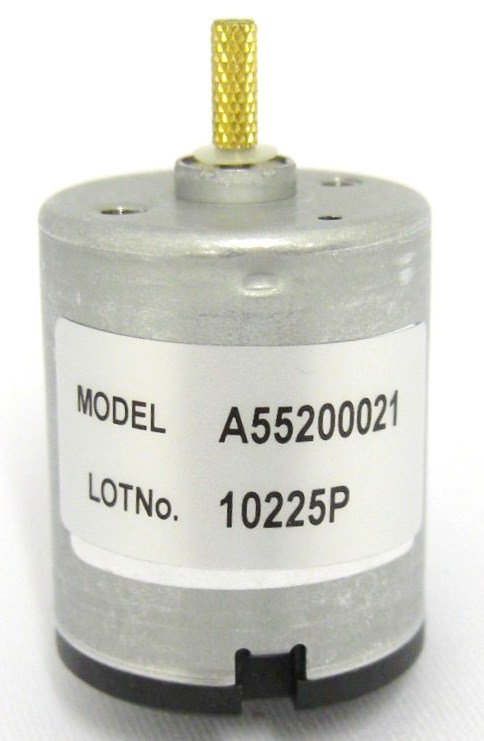

																Motor Assembly A55200021 Pulley
A55200021-F2 1

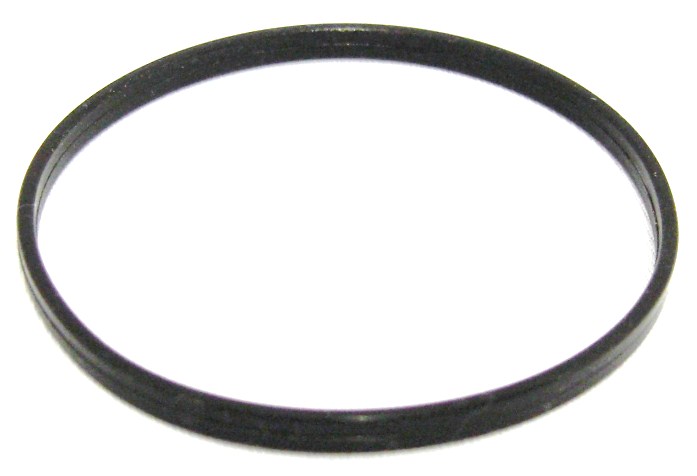

																Motor Belt
A51120010-F1 1

																Reflector
A41110004-F1 1

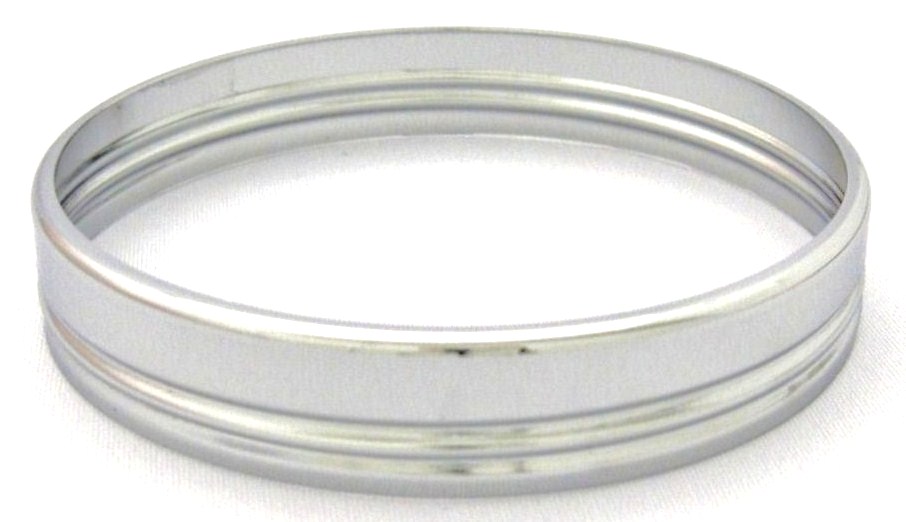

																Flange
A21410005-F1 1

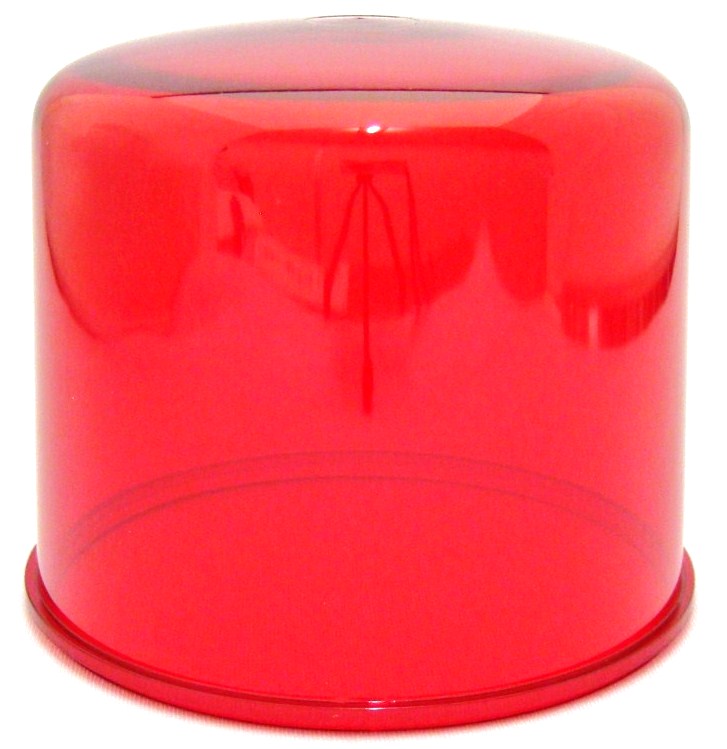

																Lens: Red
A31110001-1F1 1
SKH-24EA  

SKH-24EA  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Incandescent Bulb 24V10W 1 box 10 pcs
D02401003A-F1 1

Bulb shape:G18/BA15S


																Lens: Amber
A31110001-2F1 1

																Lens: Green
A31110001-3F1 1

																Lens: Blue
A31110001-4F1 1

																Lens Packing
A33410012-F1 1

																Motor Assembly A55200021 Pulley
A55200021-F2 1

																Motor Belt
A51120010-F1 1

																Reflector
A41110004-F1 1

																Flange
A21410005-F1 1

																Lens: Red
A31110001-1F1 1
SKH-100EA   SKH-200EA  

SKH-100EA  

SKH-200EA  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

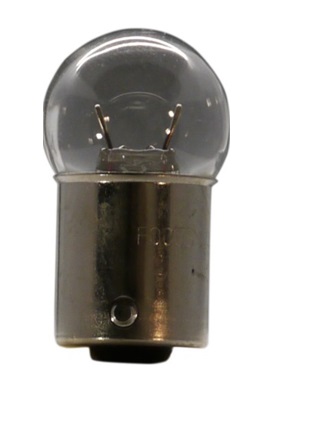

																Incandescent Bulb 12V5W 1 box 10 pcs
D01200503A-F1 1

Bulb shape:G18/BA15S


																Lens: Amber
A31110001-2F1 1

																Lens: Green
A31110001-3F1 1

																Lens: Blue
A31110001-4F1 1

																Lens Packing
A33410012-F1 1

																Motor Assembly A55200021 Pulley
A55200021-F2 1

																Motor Belt
A51120010-F1 1

																Reflector
A41110004-F1 1

																Flange
A21410005-F1 1

																Lens: Red
A31110001-1F1 1
