75mm Sintetizador de Voz
BSV
El sintetizador de voz BSV de 75 mm es un anunciador MP3 compacto con salida de audio clara (75–90 dB), montaje empotrado y configuración sencilla mediante tarjeta SD y software gratuito. Ideal para tableros de control y entornos industriales con espacio reducido.
- control de contacto
- □75
- Anunciador mp3
- Tonos/Voz
- 87dB
- Bajo techo/en exteriores (montaje en panel, solo vertical)
- IP54
Características del producto
・Diseño Delgado
Nuestro modelo más delgado, diseñado para adaptarse a la miniaturización del equipo en las líneas de producción, con un perfil compacto de solo 19.9 mm de profundidad.
A pesar de su tamaño reducido, puede alcanzar hasta 87 dB a 1 metro de distancia.
El ajuste de volumen se realiza fácilmente desde el panel frontal, y su consumo máximo de solo 3.5 W reduce la carga eléctrica.
・Instalación Sencilla
Gracias al acceso frontal, la cubierta se puede retirar fácilmente para realizar la instalación y el ajuste de volumen, lo cual reduce significativamente el tiempo de mantenimiento.
・Reescritura de Mensajes
Incluye una ranura para tarjeta SD (de serie), que permite cargar o modificar archivos MP3 directamente.
Además del software exclusivo para edición de mensajes, también se pueden renombrar o reemplazar los archivos MP3 directamente desde la tarjeta, sin necesidad del software.
・Reproducción Extendida
El modelo BSV-L permite hasta 520 segundos de reproducción de mensajes a una tasa estándar de bits de 64 kb/s.
Ideal para mensajes detallados o multilingües en entornos industriales.
- Modelo de Larga Duración: Tiempo de grabación aproximado: 520 segundos (Bit rate = 64 kb/s)
- Modelo Estándar: Tiempo de grabación aproximado: 63 segundos (Bit rate = 64 kb/s)
Video
Especificaciones del Modelo
| TENSIÓN NOMINAL | - 12/24V CC |
| MONTAJE | - Montaje en panel en posición vertical |
| COLOR DEL CUERPO | - Gris oscuro - Blanco marfil (Off White) - Plateado |
| VOLUMEN | - Máximo 87 dB a 1 metro (Montaje en panel) - Máximo 85 dB a 1 metro (Montaje mural) |
| ALMACENAMIENTO DE SONIDO | - Modelo de Larga Duración: aprox. 520 s (Bit rate = 64 kb/s) - Modelo Estándar: aprox. 63 s (Bit rate = 64 kb/s) |
| SELECCIÓN DE CANAL | - Entrada por bit: 4 canales - Entrada binaria: 15 canales |
| NORMAS DE CONFORMIDAD | - CE - UL - RoHS |
| GRADO DE PROTECCIÓN | - Montaje en panel: IP54 (solo posición vertical) - Montaje mural: IP20 |
| FUNCIONES | - Reproducción normal - Reproducción sostenida - Reproducción por entrada prioritaria - Reproducción por memoria |
| OBSERVACIONES | - Transistor PNP - Transistor NPN |
| OPCIONES | - Playlist Editor 2 (versión gratuita) - SDV-2GP: Tarjeta SD (para transferencia y almacenamiento de archivos MP3) |
Muestra (sonido/audio)

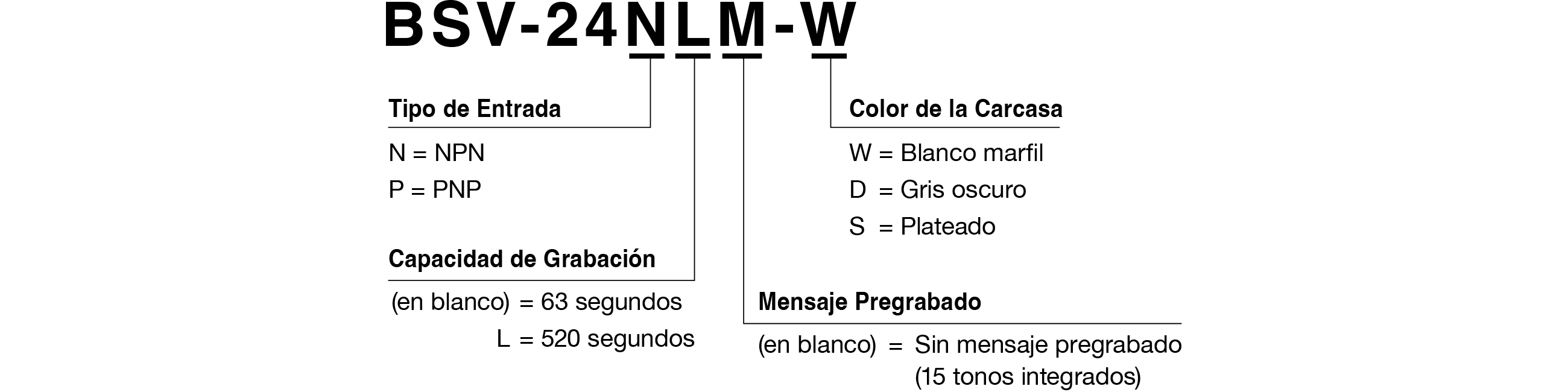

Configuración del número de modelo
Código de Modelo
Lista de Productos
| Número de Modelo | Tensión Nominal | Tipo de Entrada | Capacidad de Grabación | Mensaje Pregrabado | Color de la Carcasa |
|---|---|---|---|---|---|
| BSV-24N(L)-W/D/S | 12–24 V CC | NPN | 63 s / 520 s | — | Blanco marfil, Gris oscuro, Plateado |
| BSV-24P(L)-W/D/S | 12–24 V CC | PNP | 63 s / 520 s | — | Blanco marfil, Gris oscuro, Plateado |
| BSV-24N(L)M-W/D/S | 12–24 V CC | NPN | 63 s / 520 s | ✔ | Blanco marfil, Gris oscuro, Plateado |
| BSV-24P(L)M-W/D/S | 12–24 V CC | PNP | 63 s / 520 s | ✔ | Blanco marfil, Gris oscuro, Plateado |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de instalación Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2DCAD[dxf]Especificaciones del producto
Otro
Piezas de repuesto
BSV/BSV-L
BSV/BSV-L

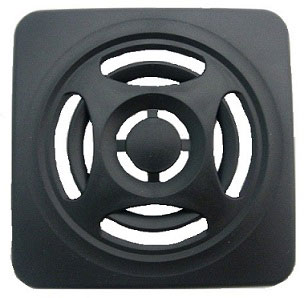

Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
V21110070-1F1 | 1 | ||||
|
V21110070-2F1 | 1 | ||||
|
Z33552121-0308F1 | 1 |
- |
- |
