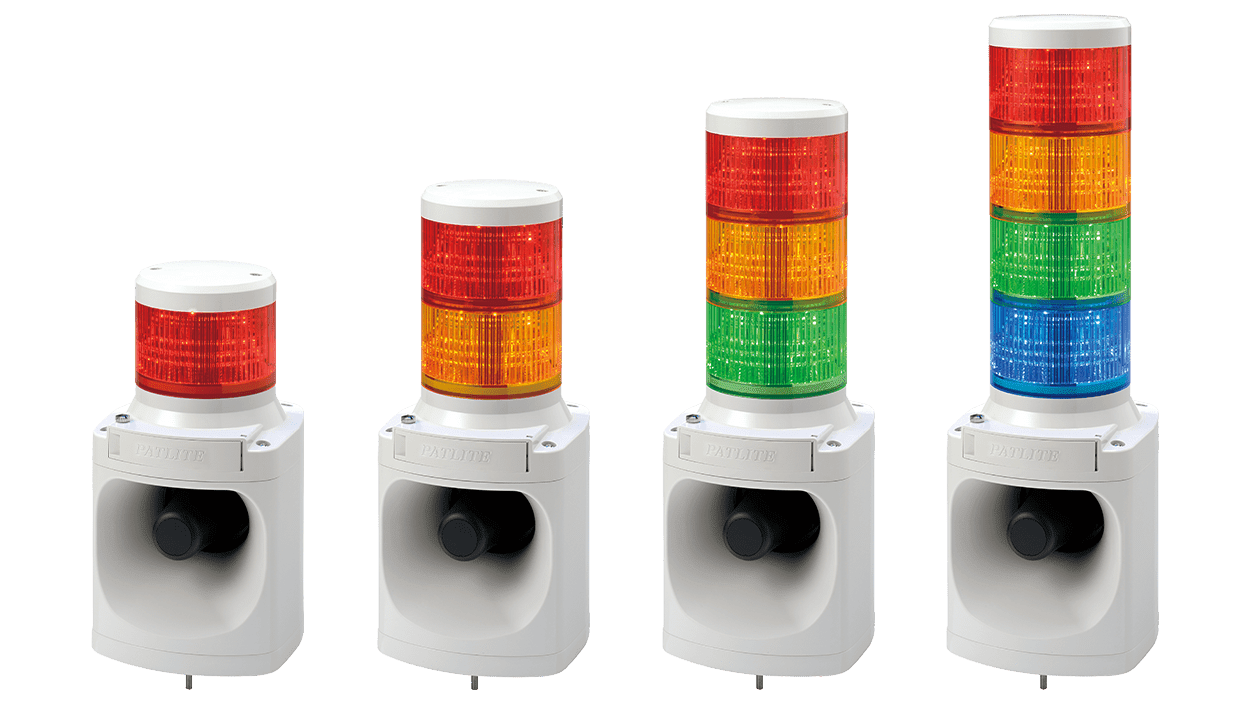

Torre de señal con bocina integrada de voz MP3
LKEH-FV

Torre de señalización LED con reproducción de mensajes MP3 y bocina de alta potencia (105 dB), ideal para maquinaria industrial o instalaciones en zonas elevadas. Incluye lente de policarbonato resistente a impactos, diseño sin ranuras para evitar acumulación de polvo, y opción de personalizar mensajes mediante tarjeta SD. Compatible con salidas NPN, cumple con RoHS y con normativa CE (modelo de 24V).

  • controldecontacto
  • Torre de señal
  • Φ100
  • Continuoencendido/intermitente
  • Productos híbridos
  • Voz
  • 105dB
  • Interior y vertical solamente
  • IP53(vertical)
  • Rojo
  • Ámbar
  • Verde
  • Azul
  • Blanco
  • Torre de señal con bocina integrada de voz MP3 LKEH-FV

La serie LKEH combina una torre de señal con una bocina de gran potencia, ofreciendo alta visibilidad y señalización sonora robusta.
Para utilizar el modelo LKEH-FV, se requiere el uso del editor de listas de reproducción (Playlist Editor).
Si desea cargar datos de voz sintetizada mediante software, comuníquese por correo electrónico con la oficina de PATLITE en su región.
El Playlist Editor será proporcionado por dicha oficina.

  • Alta visibilidad a larga distancia gracias a los LEDs de alta intensidad y lente de 100 mm de diámetro.
  • Apto para entornos con vibración gracias a su diseño robusto con resistencia de hasta 2G.
  • Control simplificado: un solo cable común controla tanto los LEDs como la señal audible.
  • Cumple con CE, RoHS, IP53 (UL y c-UL en trámite).
  • Programación en campo mediante tarjeta SD (se vende por separado) – solo para modelo LKEH-FV.
    Capacidad de almacenamiento de mensajes: hasta 63 segundos (64 kbit/s), con activación por 5 canales en modo bit o 31 canales en modo binario.
  • Volumen ajustable de 0 a 105 dB (a 1 metro), adaptable a diversos entornos.
  • Lente LED con superficie lisa, fácil de limpiar.

Especificaciones

DIMENSIONES - Diámetro de 100 mm
TENSIÓN NOMINAL - 24 VCD
- 100 VCA
- 220 VCA
TIPO DE SEÑAL AUDIBLE - LKEH-FV: Tiempo total de grabación de 63 segundos; grabación de fábrica con entrada de 5 canales por bit o 31 canales por entrada binaria
Tecnología de codificación de audio MPEG Layer-3 licenciada por Fraunhofer IIS y Thompson Licensing
NIVEL DE SONIDO - Máximo 105 dB a 1 metro, con control de volumen ajustable
DISEÑO DEL CUERPO - Ensamblado y cableado de fábrica según los colores especificados; lente intercambiable después de la compra
COLOR DEL CUERPO - Gris claro
COLORES DE LA LENTE - Rojo
- Ámbar
- Verde
- Azul
- Blanco
MATERIAL DE LA LENTE - Resina de policarbonato
GRADO DE PROTECCIÓN - IP53
OPCIONES - SDV-2GP

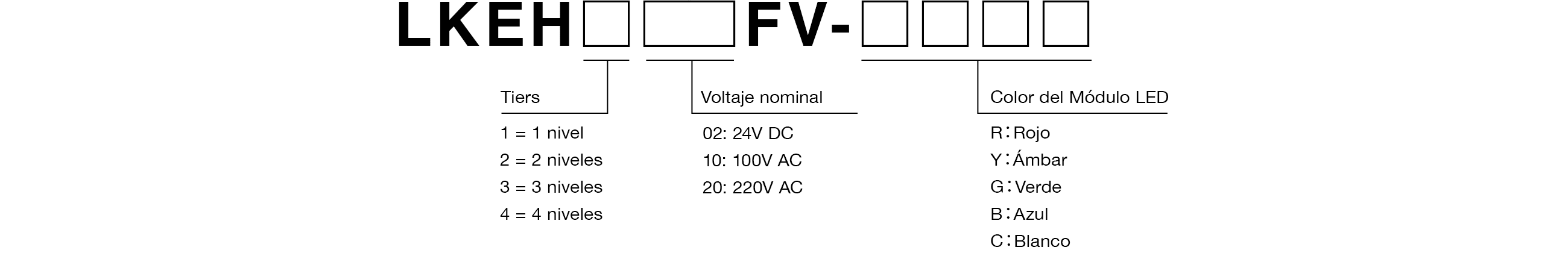

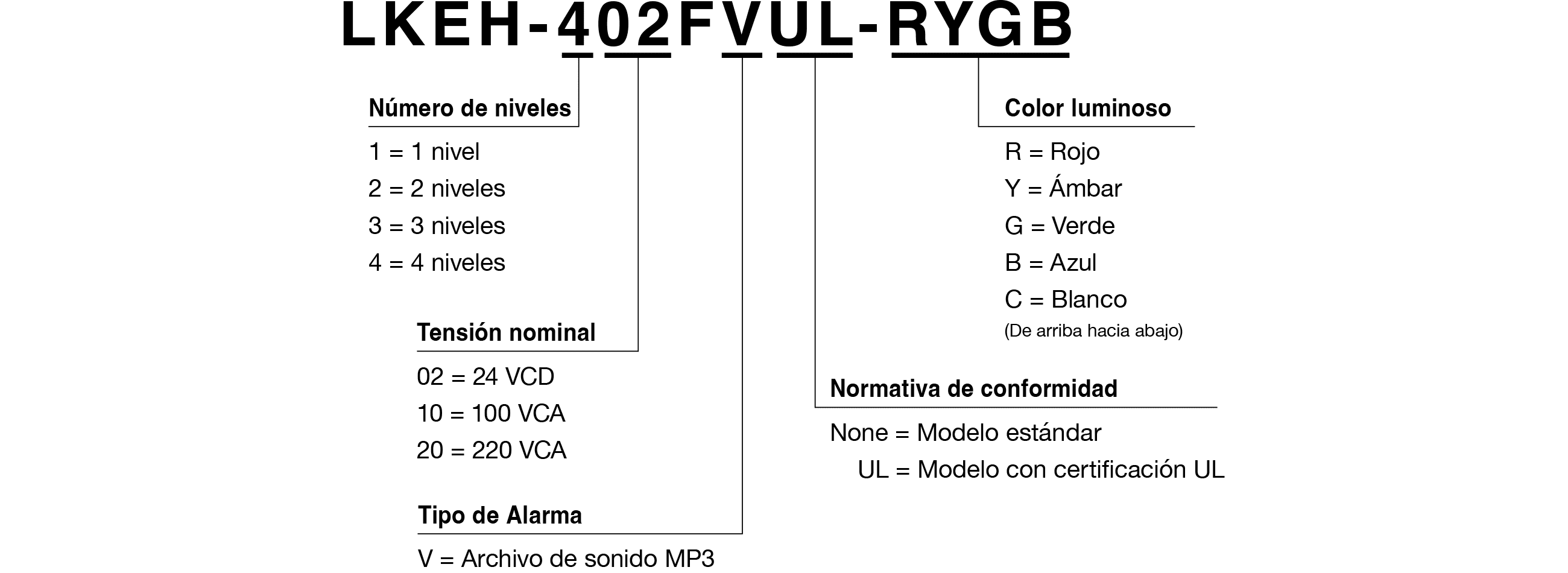

Código de Modelo

Código de Modelo

Lista de Productos

Número de Modelo Número de Niveles Tensión Nominal Tipo de Alarma Certificación UL Colores de Iluminación
LKEH-102FV-R/Y/G/B/C 1 24 VCD - - Rojo / Ámbar / Verde / Azul / Blanco
LKEH-110FV-R/Y/G/B/C 1 100 VCA - - Rojo / Ámbar / Verde / Azul / Blanco
LKEH-120FV-R/Y/G/B/C 1 220 VCA - - Rojo / Ámbar / Verde / Azul / Blanco
LKEH-202FV-RY/RG 2 24 VCD - - Rojo, Ámbar / Rojo, Verde
LKEH-210FV-RY/RG 2 100 VCA - - Rojo, Ámbar / Rojo, Verde
LKEH-220FV-RY/RG 2 220 VCA - - Rojo, Ámbar / Rojo, Verde
LKEH-302FV-RYG 3 24 VCD - - Rojo, Ámbar, Verde
LKEH-310FV-RYG 3 100 VCA - - Rojo, Ámbar, Verde
LKEH-320FV-RYG 3 220 VCA - - Rojo, Ámbar, Verde
LKEH-402FV-RYGB 4 24 VCD - - Rojo, Ámbar, Verde, Azul
LKEH-410FV-RYGB 4 100 VCA - - Rojo, Ámbar, Verde, Azul
LKEH-420FV-RYGB 4 220 VCA - - Rojo, Ámbar, Verde, Azul
LKEH-102FVUL-R/Y/G/B/C 1 24 VCD - Rojo / Ámbar / Verde / Azul / Blanco
LKEH-202FVUL-RY/RG 2 24 VCD - Rojo, Ámbar / Rojo, Verde
LKEH-302FVUL-RYG 3 24 VCD - Rojo, Ámbar, Verde
LKEH-402FVUL-RYGB 4 24 VCD - Rojo, Ámbar, Verde, Azul

El inicio de los sonidos puede no ser simultáneo al utilizar varias unidades.

Este producto no se recomienda para uso en vehículos.

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

LKEH-FV  

LKEH-FV  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover
B32310054-F1 1

																LED Unit: Red
B72100151-1F1 1-4: Depends on number of tiers

																LED Unit: Amber
B72100151-2F1 1-4: Depends on number of tiers.

																LED Unit: Green
B72100151-3F1 1-4: Depends on number of tiers.

																LED Unit: Blue
B72100151-4F1 1-4: Depends on number of tiers.

																LED Unit: White
B72100151-7F1 1-4: Depends on number of tiers.

																Shaft for LKEH : 1 Tier (2 pieces)
B62910033-1F2 2

Includes flat washers and O-rings [2 pcs each]. M4×87mm.


																Shaft for LKEH : 2 Tier (2 pieces)
B62910033-2F2 2

Includes flat washers and O-rings [2 pcs each]. M4×147mm.


																Shaft for LKEH : 3 Tier (2 pieces)
B62910033-3F2 2

Includes flat washers and O-rings [2 pcs each]. M4×207mm.


																Shaft for LKEH : 4 Tier (2 pieces)
B62910033-4F2 2

Includes flat washers and O-rings [2 pcs each]. M4×267mm.


																Front Cover
C21100087-F1 1
