Torre de señalización con zumbador
LKEH-FA/C/D/E

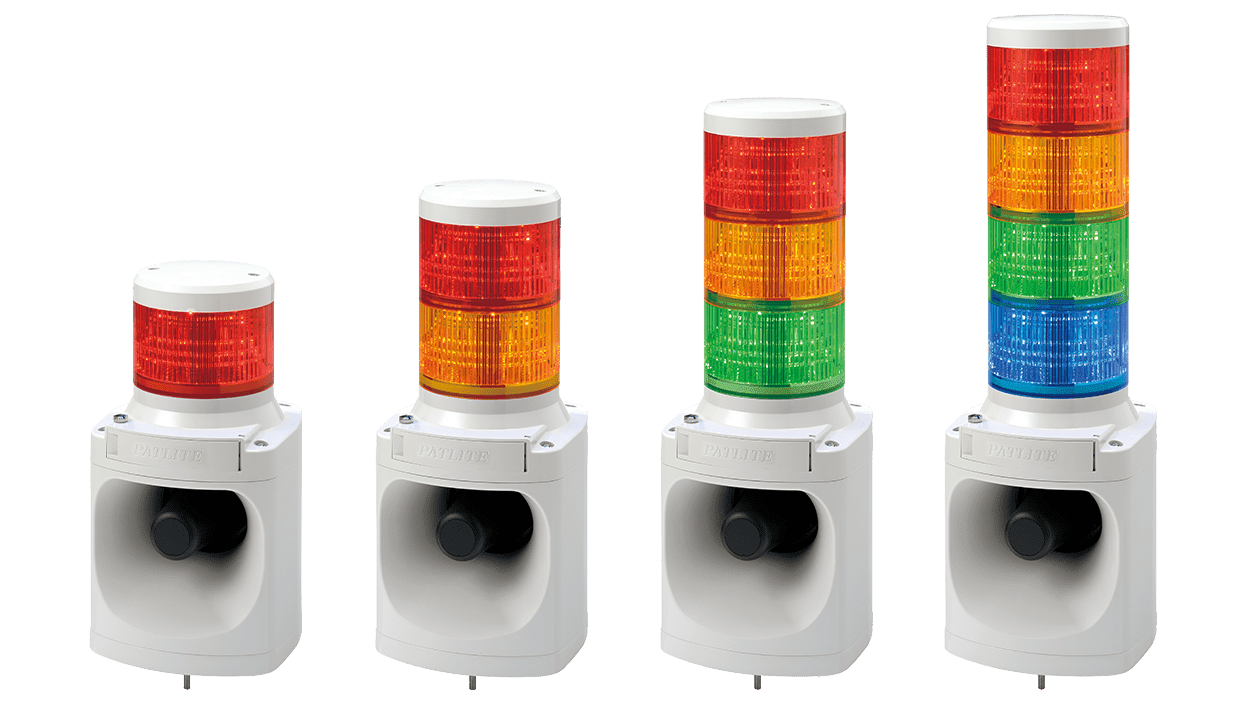

Torre de señalización LED con bocina de alto volumen integrada (hasta 105 dB), ideal para maquinaria grande o montaje en zonas elevadas. Lente de policarbonato resistente a impactos y calor, cinco colores disponibles. Compatible con salidas tipo NPN, cuenta con función de reducción de volumen y permite cambiar el grupo de sonidos mediante tarjeta SD. Protección IP53 y cumplimiento con RoHS; modelo de 24V con certificación CE.
- controldecontacto
- Torre de señal
- Φ100
- Continuoencendido/intermitente
- Productos híbridos
- Tonos/Melodía
- 105dB
- Interior y vertical solamente
- IP53(vertical)
- Rojo
- Ámbar
- Verde
- Azul
- Blanco
Características del producto
Características Principales
- Colores disponibles: Rojo, Ámbar, Verde, Azul, Blanco
- Lente fabricada en policarbonato resistente al impacto y al calor
- Diseño de alta luminosidad adecuado para montajes elevados en maquinaria de gran tamaño
- Superficie lisa de la lente que reduce la acumulación de polvo
- Grado de protección IP53, apto para entornos con humedad y polvo
- Compatible con salidas colector abierto NPN, permite control directo desde PLC
- Cumple con la Directiva RoHS de la UE; los modelos de 24 V cumplen con el marcado CE

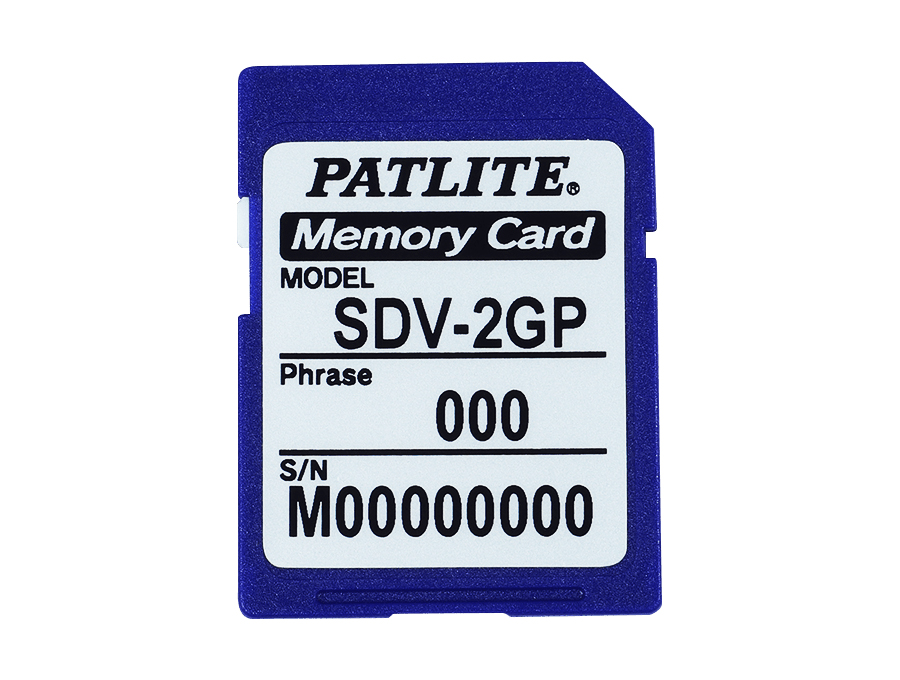

- Funciones adicionales: modo de reducción de volumen y cambio de grupo de tonos mediante tarjeta SD
Especificaciones
Dimensiones | Ø100 mm |
---|---|
Tensión nominal | 24 V CD 100 V CA 220 V CA |
Tipos de tono | Patrones seleccionables: A / C / D / E (Sólo están disponibles muestras del Tipo E en la "pestaña de muestras") |
Nivel de presión sonora | Hasta 105 dB (a 1 m), volumen ajustable |
Color del cuerpo | Gris claro |
Color del módulo LED | Rojo / Ámbar / Verde / Azul / Blanco |
Material de la lente | Policarbonato |
Grado de protección | IP53 |
Muestra (sonido/audio)
Configuración de la referencia

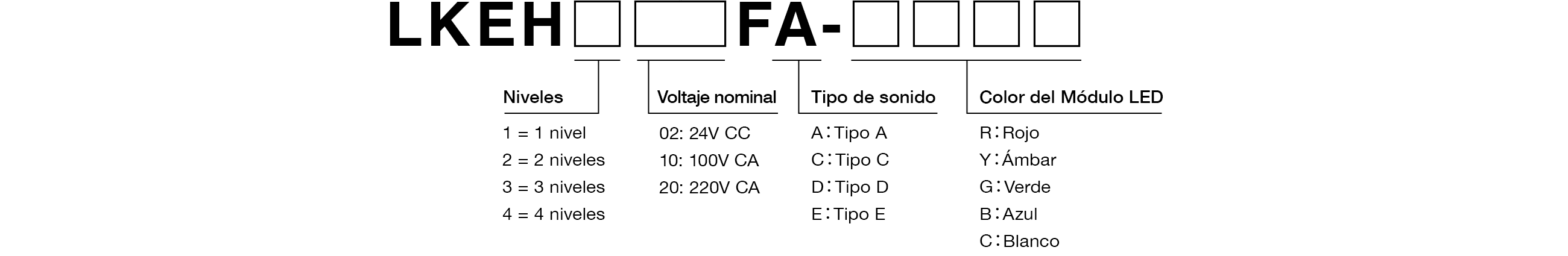

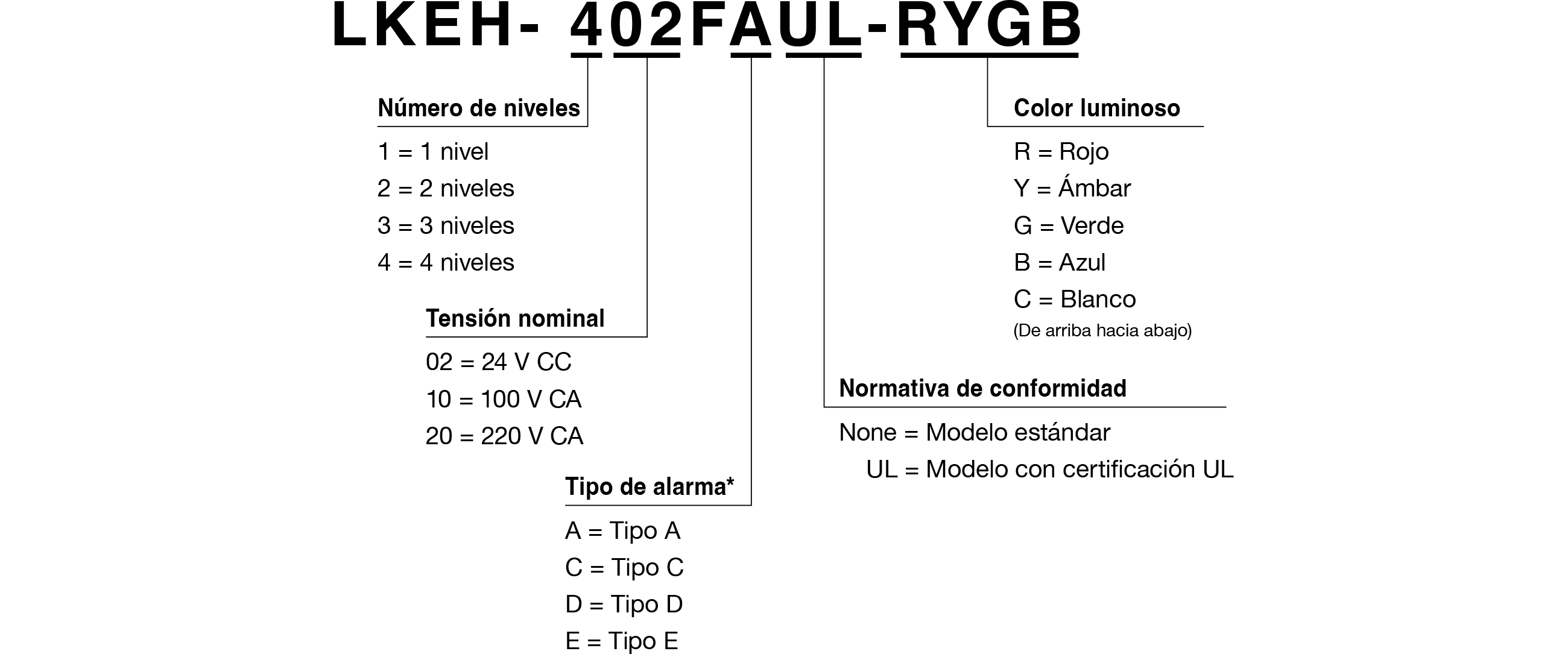

Código de Modelo

Consulte el cuadro de selección de tonos de alarma en el Catálogo General para más detalles.
Lista de Modelos
Número de modelo | Número de niveles | Tensión nominal | Tipo de alarma | Certificación UL | Color luminoso |
---|---|---|---|---|---|
LKEH-102F □ -R/Y/G/B/C | 1 | 24 V CD | A / C / D / E | - | Rojo / Ámbar / Verde / Azul / Blanco |
LKEH-110F □ -R/Y/G/B/C | 1 | 100 V CA | - | Rojo / Ámbar / Verde / Azul / Blanco | |
LKEH-120F □ -R/Y/G/B/C | 1 | 220 V CA | - | Rojo / Ámbar / Verde / Azul / Blanco | |
LKEH-202F □ -RY/RG | 2 | 24 V CD | - | Rojo, Ámbar / Rojo, Verde | |
LKEH-210F □ -RY/RG | 2 | 100 V CA | - | Rojo, Ámbar / Rojo, Verde | |
LKEH-220F □ -RY/RG | 2 | 220 V CA | - | Rojo, Ámbar / Rojo, Verde | |
LKEH-302F □ -RYG | 3 | 24 V CD | - | Rojo, Ámbar, Verde | |
LKEH-310F □ -RYG | 3 | 100 V CA | - | Rojo, Ámbar, Verde | |
LKEH-320F □ -RYG | 3 | 220 V CA | - | Rojo, Ámbar, Verde | |
LKEH-402F □ -RYGB | 4 | 24 V CD | - | Rojo, Ámbar, Verde, Azul | |
LKEH-410F □ -RYGB | 4 | 100 V CA | - | Rojo, Ámbar, Verde, Azul | |
LKEH-420F □ -RYGB | 4 | 220 V CA | - | Rojo, Ámbar, Verde, Azul | |
LKEH-102F □ UL-R/Y/G/B/C | 1 | 24 V CD | ✔ | Rojo / Ámbar / Verde / Azul / Blanco | |
LKEH-202F □ UL-RY/RG | 2 | 24 V CD | ✔ | Rojo, Ámbar / Rojo, Verde | |
LKEH-302F □ UL-RYG | 3 | 24 V CD | ✔ | Rojo, Ámbar, Verde | |
LKEH-402F □ UL-RYGB | 4 | 24 V CD | ✔ | Rojo, Ámbar, Verde, Azul |
El inicio del sonido puede no ser simultáneo al usar múltiples unidades.
Este producto no se recomienda para uso en vehículos.
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
Especificaciones del producto
Piezas de repuesto
LKEH-FA/C/D/E
LKEH-FA/C/D/E

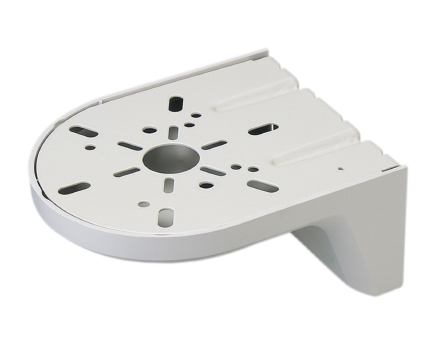

Piezas de repuesto
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
B32310054-F1 | 1 | ||||
|

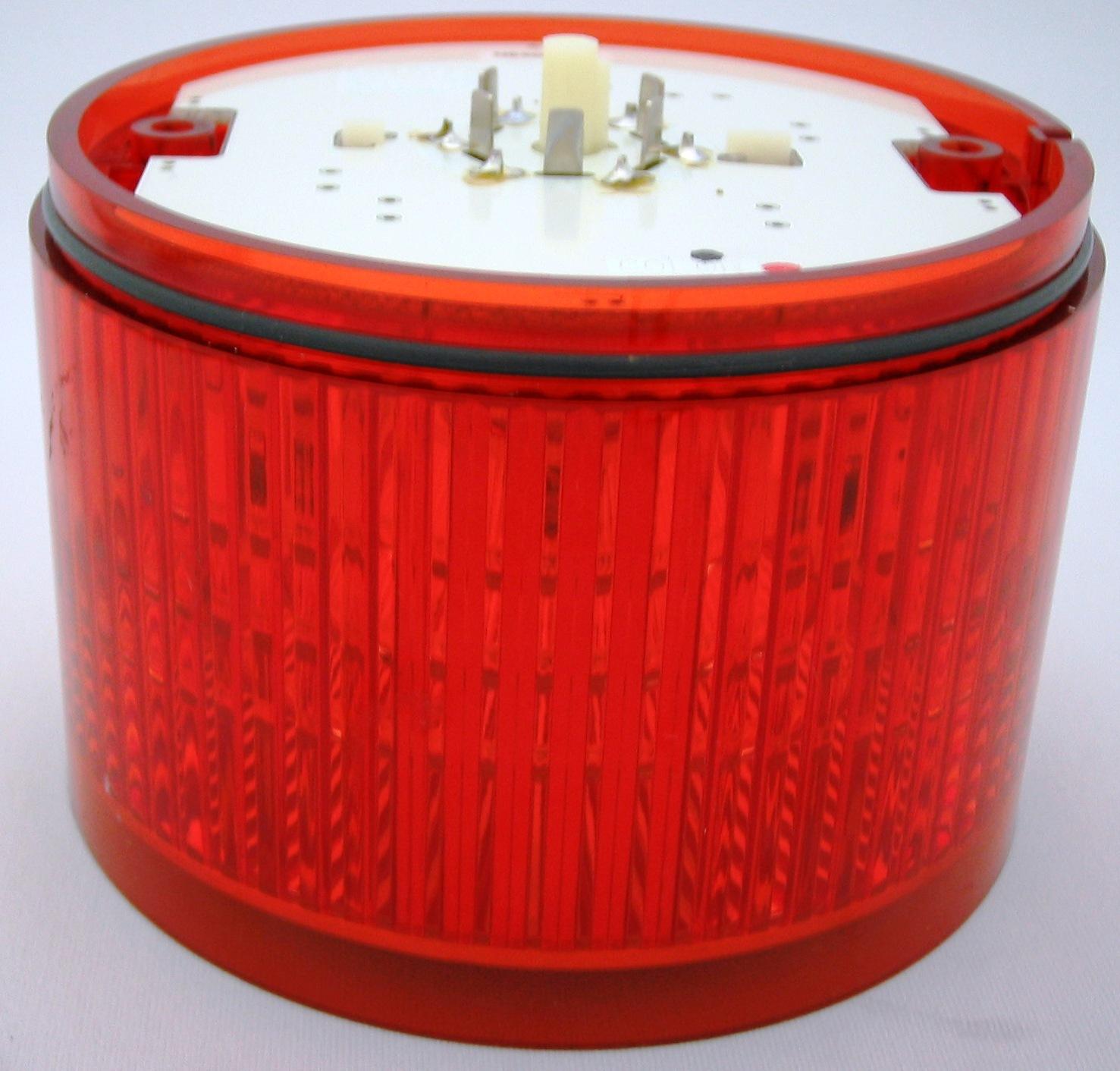

B72100151-1F1 | 1-4: Depends on number of tiers | ||||
|

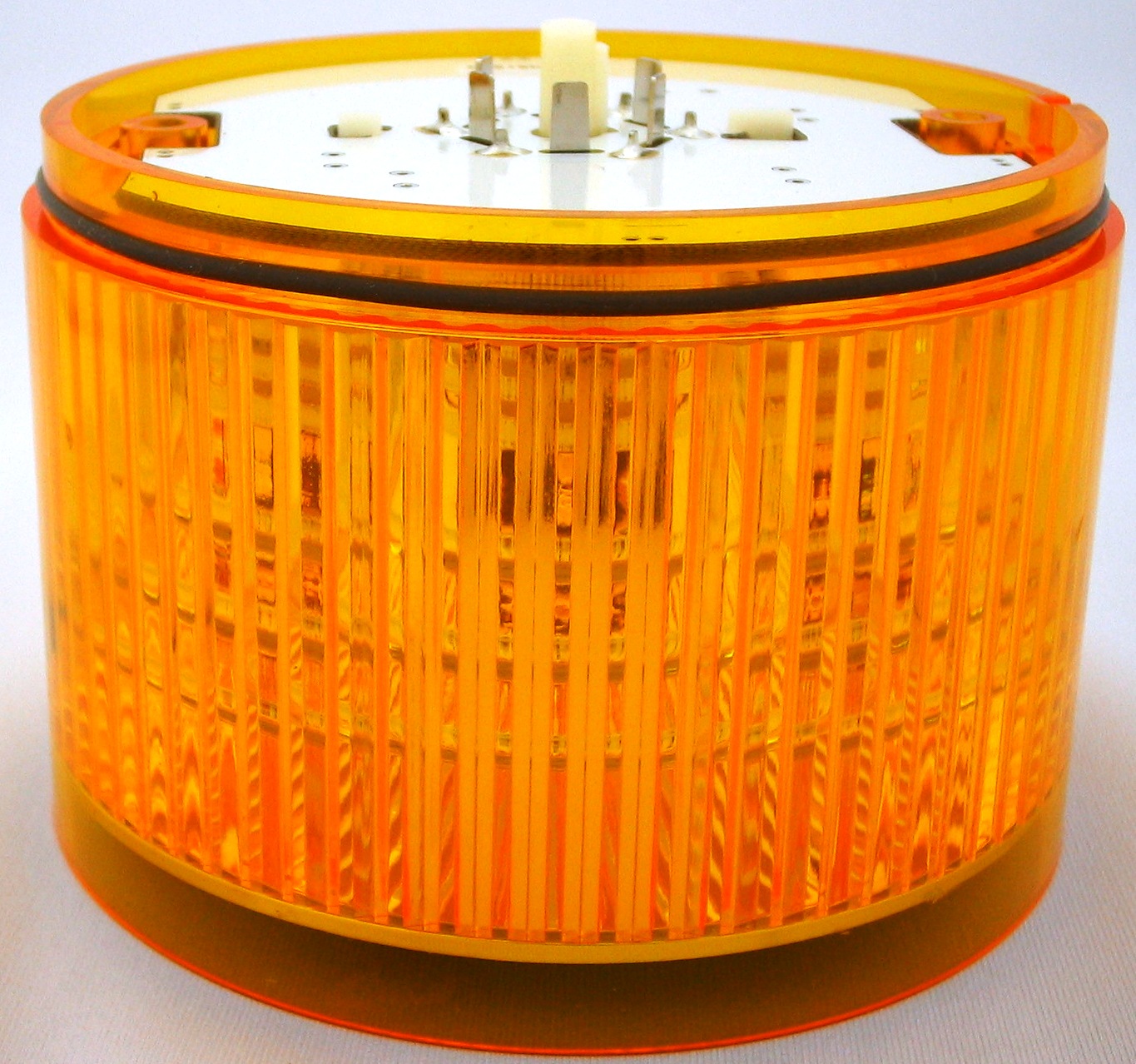

B72100151-2F1 | 1-4: Depends on number of tiers. | ||||
|

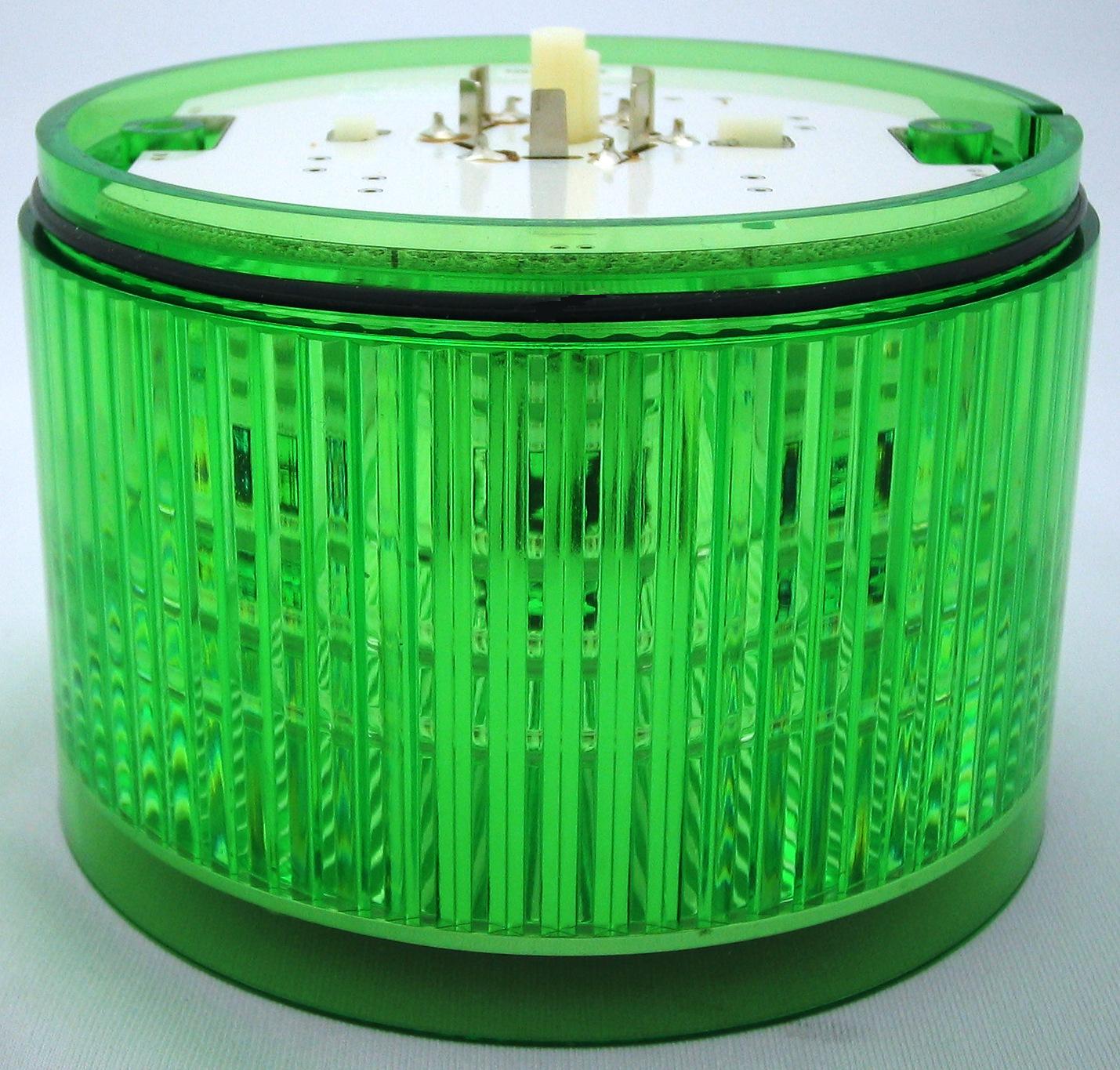

B72100151-3F1 | 1-4: Depends on number of tiers. | ||||
|

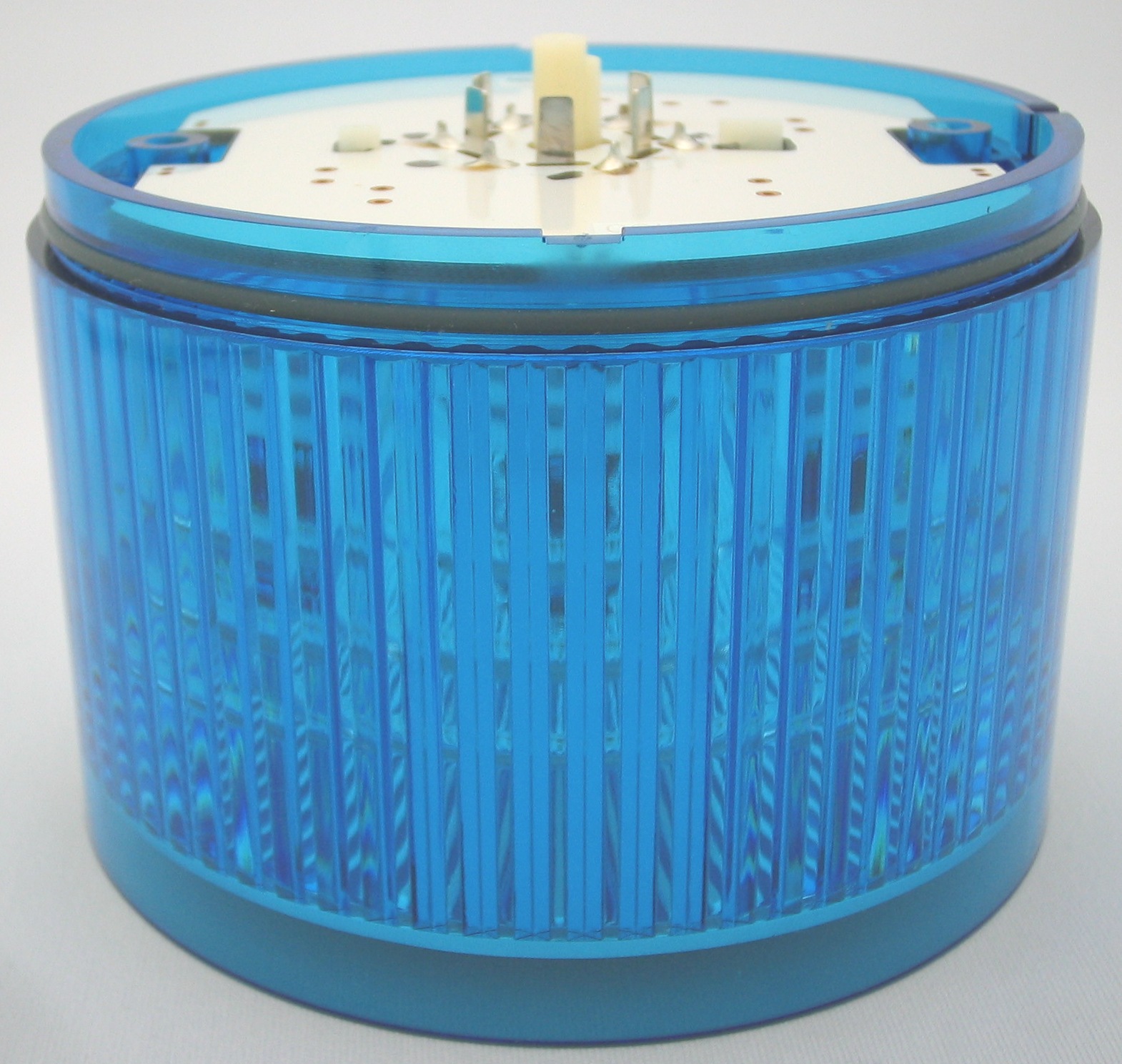

B72100151-4F1 | 1-4: Depends on number of tiers. | ||||
|

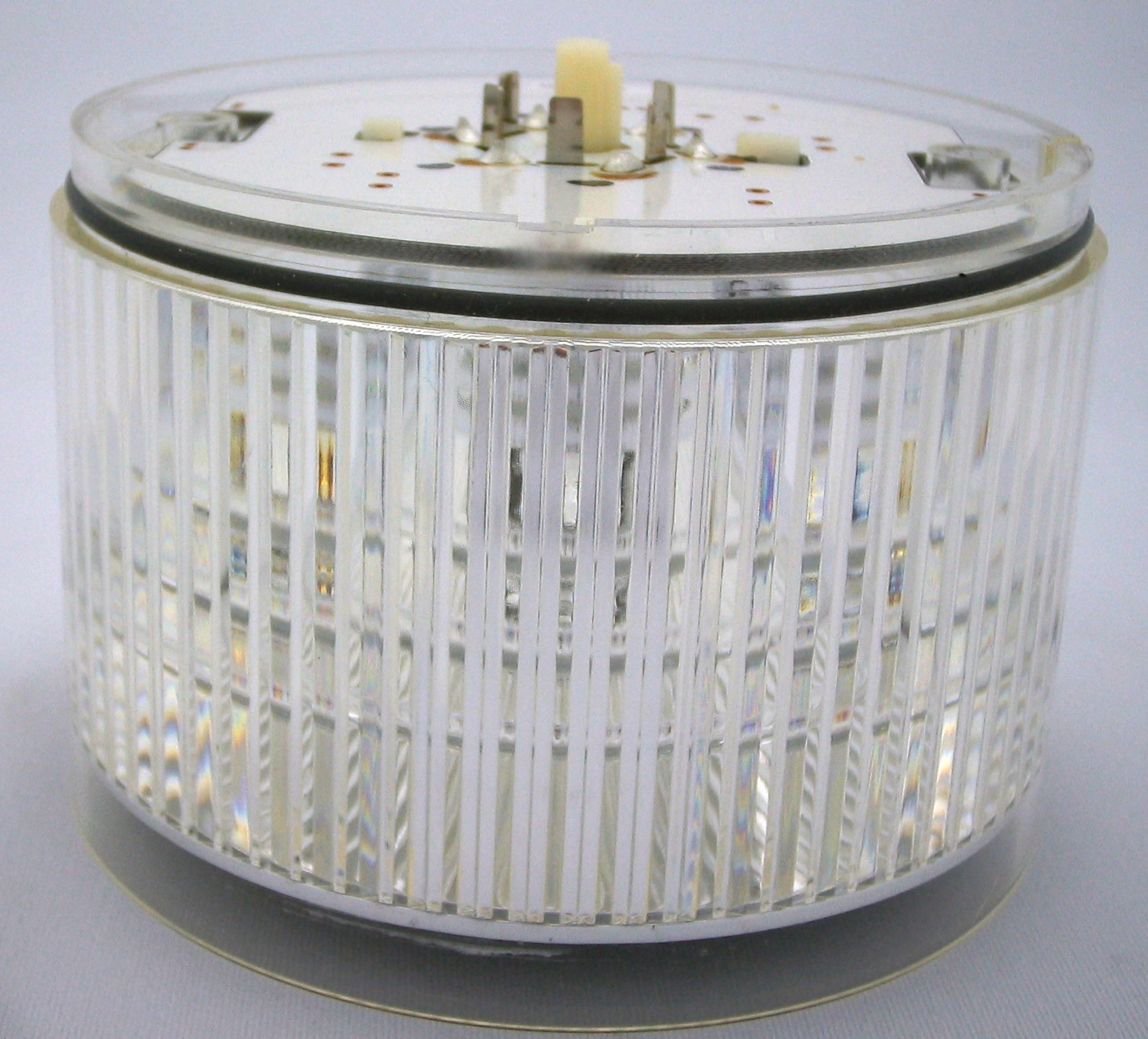

B72100151-7F1 | 1-4: Depends on number of tiers. | ||||
|
B62910033-1F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×87mm. |
|||
|
B62910033-2F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×147mm. |
|||
|

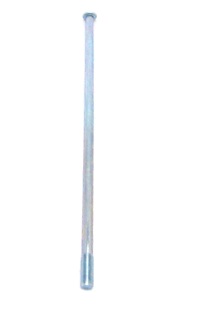

B62910033-3F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×207mm. |
|||
|

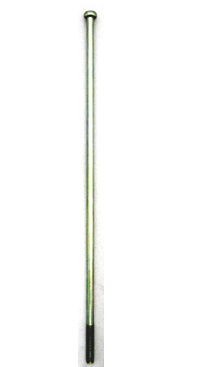

B62910033-4F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×267mm. |
|||
![]() |
C21100087-F1 | 1 |
