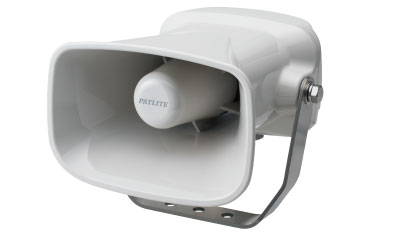

Sirena con reproducción de voz MP3
EHV
La sirena MP3 modelo EHV emite una alerta sonora potente de hasta 110 dB a 1 metro, ideal para plantas industriales con alto nivel de ruido. Ofrece dos modos de sonido: modo de señal para advertencias claras y modo informativo para mensajes suaves. Con alta resistencia a vibraciones, tres niveles de reducción de volumen, y cuatro modos de reproducción, se adapta a múltiples necesidades operativas. Disponible en versiones con cable tipo cabtyre o bornera, y compatible con salidas NPN y PNP (modelo M1). Permite actualizar mensajes fácilmente mediante tarjeta SD, con una duración máxima de reproducción de 220 segundos.
- control de contacto
- Anunciador mp3
- Tonos/Melodía/Voz
- 110dB
- Bajo techo/en exteriores
- IP65(vertical)
Características del producto
Características del Producto
- 30 % más compacto que el modelo anterior EWH, ideal para instalaciones con espacio limitado.
- Alta resistencia a vibraciones hasta 4.5G.
- Genera un nivel sonoro de hasta 110 dB a 1 metro de distancia, incluso con su tamaño reducido.
- Soporta conexión por cable y mediante bloque de terminales.
- Incluye 4 modos de reproducción seleccionables mediante señales de entrada.
- Compatible con entradas de transistores PNP y NPN.
- Cumple con la directiva RoHS sobre restricciones de sustancias peligrosas.
- Grado de protección IP65 contra polvo y agua (consulte el manual para condiciones de uso).
- Los mensajes se gestionan mediante una tarjeta SD, permitiendo actualizaciones in situ.
- Certificación UL (Underwriters Laboratories) para seguridad.
- Marcado CE aplicable a modelos con alimentación en corriente continua.
Modos de Reproducción
- Normal
- Prioridad de Entrada
- Mantener
- Memoria
Modos de Comando
- Reducción de Volumen
- Fábrica
- Anuncio Público
- Bit/Binario
- MP3 ON/OFF
- Reproducción Forzada
- Selección de Grupo
Asignación de Entradas
- Reproducir
- Detener
- Borrar
- Reducción de Volumen
Video
Especificaciones
| Tensión Nominal | - 12–24 V CC - 12–48 V CC - 100–240 V CA |
|---|---|
| Salida de Audio | - 63 tonos seleccionables |
| Método de Montaje | - Soporte con montaje incluido |
| Color del Cuerpo | - Gris claro |
| Nivel de Presión Sonora | - Hasta 110 dB a 1 m |
| Almacenamiento de Sonido | - Hasta 63 sonidos (consulte especificaciones) - 4 modos de reproducción |
| Selección de Canal | - Modo Bit: Entrada de 8 canales - Modo Binario: Entrada de 63 canales |
| Certificaciones | - UL 464 - CSA C22.2 No. 205-M1983 - FCC Parte 15 Subparte B Clase A - CE (modelos CC) - Conforme a RoHS |
| Grado de Protección | - IP65 |
| Funciones Clave | - Atenuación de sonido - Reproducción de archivos MP3 (vía SD) - Conexión por bloque de terminales o cable - Compatible con entrada PNP/NPN - Utiliza códec de audio MPEG Layer-3 con licencia de Fraunhofer IIS y Thomson |
| Observaciones | - Resistencia a vibración: 4.5G |
Muestra (sonido/audio)
Configuración de la referencia

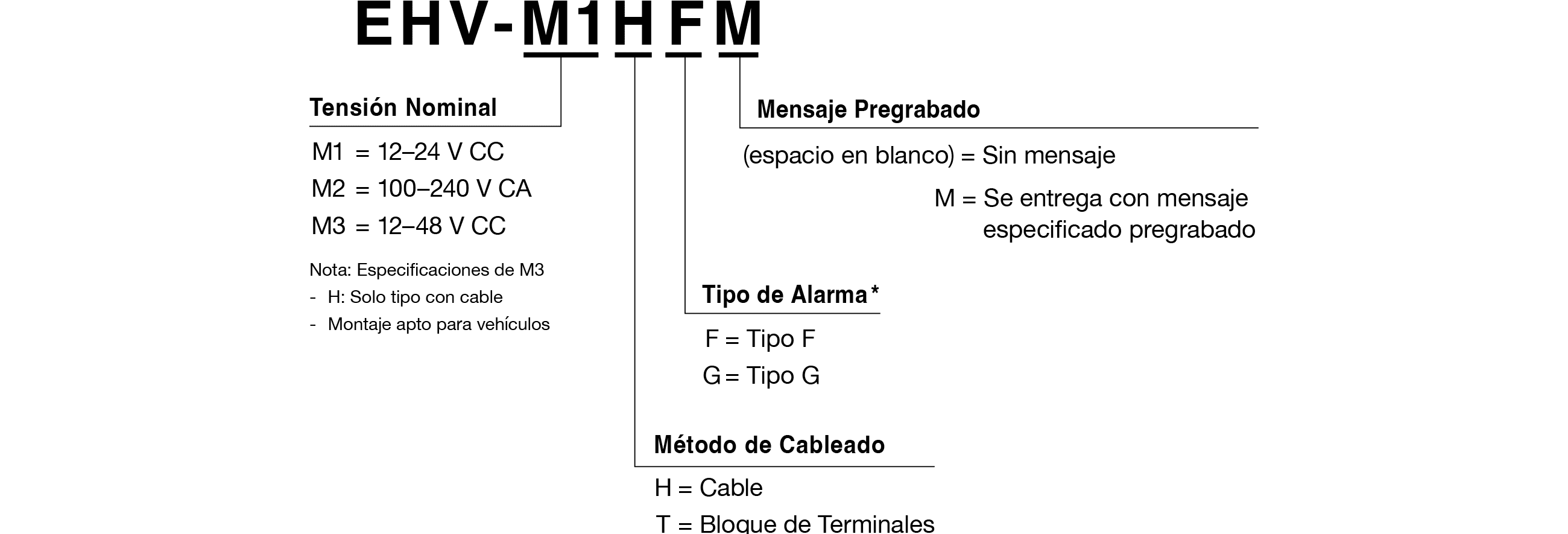

Código de Modelo
Consulte la tabla de selección de sonidos de alarma en el Catálogo General para más detalles.
Lista de Modelos
| Número de Modelo | Tensión Nominal | Método de Cableado | Tipo de Alarma | Mensaje Pregrabado |
|---|---|---|---|---|
| EHV-M1H □ | 12–24 V CC | Cable | F / G | - |
| EHV-M1T □ | 12–24 V CC | Bloque de Terminales | F / G | - |
| EHV-M2H □ | 100–240 V CA | Cable | F / G | - |
| EHV-M2T □ | 100–240 V CA | Bloque de Terminales | F / G | - |
| EHV-M1H □ M | 12–24 V CC | Cable | F / G | ✔ |
| EHV-M1T □ M | 12–24 V CC | Bloque de Terminales | F / G | ✔ |
| EHV-M2H □ M | 100–240 V CA | Cable | F / G | ✔ |
| EHV-M2T □ M | 100–240 V CA | Bloque de Terminales | F / G | ✔ |
| EHV-M3H □ | 12–48 V CC | Cable | F / G | - |
| EHV-M3H □ M | 12–48 V CC | Cable | F / G | ✔ |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
EHV/EHS Web Manual (En) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D_CAD_[dxf]Especificaciones del producto
Otro
Piezas de repuesto
EHV
EHV
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

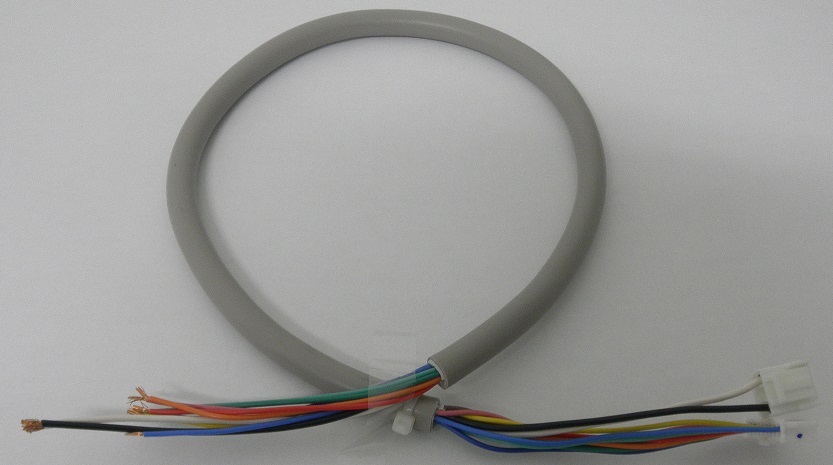

V13100076-F1 | 1 | ||||
|

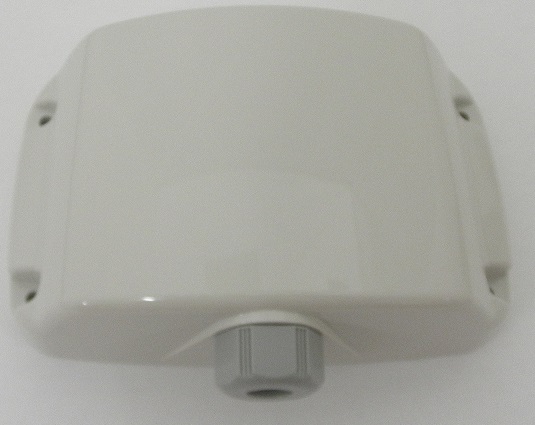

V21100522-F1 | 1 |
With pan head machine screw 4×14 with flat spring washer. |
