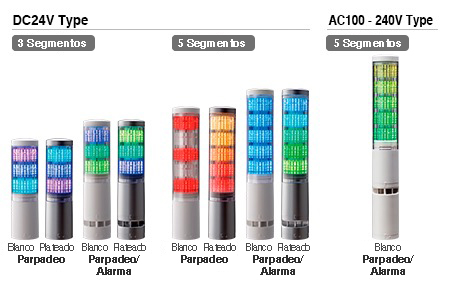

Luces de señal LED inteligentes de Φ60mm
Serie LA6

Este dispositivo programable simplifica las operaciones al consolidar 21 colores y 11 alarmas en un solo número de parte. Las características incluyen luces continuas, parpadeantes o pulsantes, una interfaz web para una configuración fácil y opciones de alimentación versátiles de 24V DC y 100-240V AC.

  • control de contacto
  • Luz de señal
  • Φ60
  • Continuo encendido
  • intermitente
  • Pulso
  • Alarma
  • 85dB
  • Interior
  • IP65(DC24V, señal de alarma)
  • IP54
  • Multicolor (21 colores)
  • Luces de señal LED inteligentes de Φ60mm Serie LA6
  • Interfaz web incorporada para configuración rápida y sencilla
  • Incluye 21 colores LED programables
  • Iluminación continua, intermitente o pulsante
  • 24V DC y 100-240V AC (Tipo M2)
  • Haga clic aquí para descargar [enlace para descargar] el software de programación gratuito.

Especificaciones

Dimensiones Φ60mm
Voltaje Nominal 24V DC
100-240V AC (Solo Tipo WJ)
Funciones Opera en tres modos de visualización diferentes:
Visualización Única
Visualización por Tiempo
Visualización por Pulso
Montaje Montaje Directo (TN, Tipo WJ)
Montaje en Poste de Acero (Tipo LJ)
Color del Cuerpo Blanco roto
Plateado
Estilo del Cuerpo TN: Terminal sin tornillos
LJ: Poste con Conexión de Cable
WJ: Montaje Directo con Conexión de Cable
Niveles Apilables 3 Niveles
5 Niveles
Colores de Módulo 21 colores
Estilo Audible 11 sonidos de alarma disponibles
Normas de Conformidad Directiva EMC
Directiva RoHS
UL 508
FCC
KC
Grado de Protección IP65
IP54 (con Alarma)
Observaciones Software de aplicación descargable gratuito
Componentes Reconocidos por UL (solo tipo 24V)



Video

Para descargar el software gratuito desde nuestra Página Exclusiva LA6, ¡haga clic aquí!

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

LA6-□DLJW□(Steel Pole & L-Bracket with Cable)  

LA6-□DLJW□(Steel Pole & L-Bracket with Cable)  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

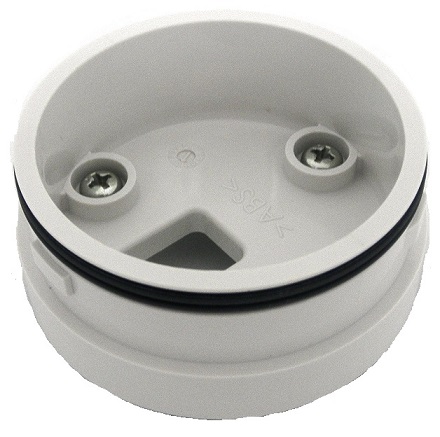

																Direct-mount Bracket : Off-white
B22202027-7F1 1

																Headcover: Off-white
B31310001-7F1 1

																USB Cover: Off-white
B22100071-7F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

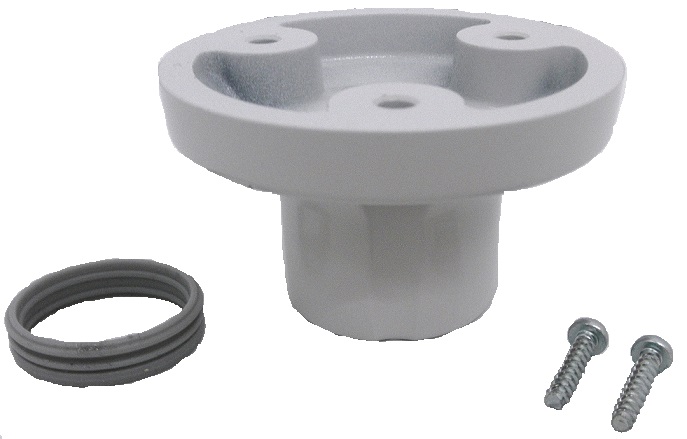

																Pole Bracket with O-ring : Off-white
B22210134-7F1 1

																Waterproof Ring
B25110047-F1 1

																Hexagonal Nut: M22
S33533110-222F1 2

																Flat washer: M22
S33642010-222F1 2
LA6-□□WJW□(Direct mount with cable connection)  

LA6-□□WJW□(Direct mount with cable connection)  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover: Off-white
B31310001-7F1 1

																USB Cover: Off-white
B22100071-7F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

																Direct-mount Bracket : Off-white
B22202027-7F1 1
LA6-□DTNW□(Direct mount with Screwless Terminal Block connection)  

LA6-□DTNW□(Direct mount with Screwless Terminal Block connection)  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover: Off-white
B31310001-7F1 1

																USB Cover: Off-white
B22100071-7F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

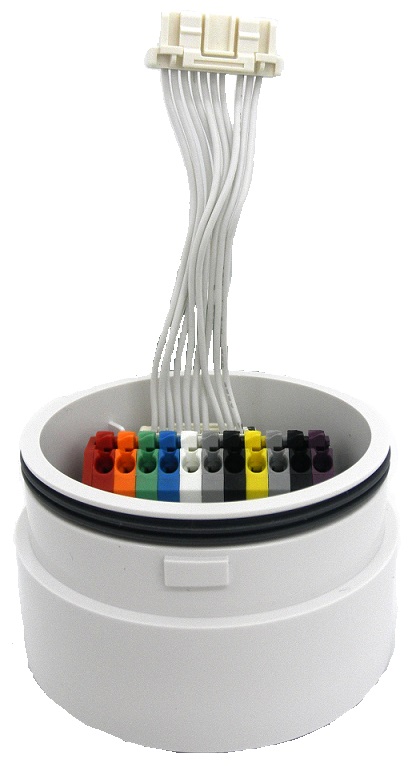

																Terminal Block Bracket : Off-white
B22202028-7F1 1
LA6-□DTNU□(Direct mount with Screwless Terminal Block connection)  

LA6-□DTNU□(Direct mount with Screwless Terminal Block connection)  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

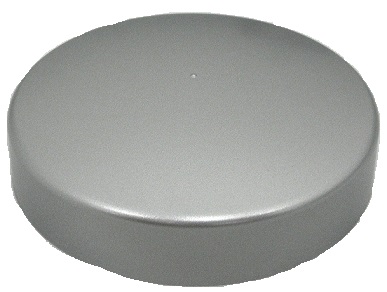

																Headcover: Silver
B31310001-9F1 1

																USB Cover: Silver
B22100071-9F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

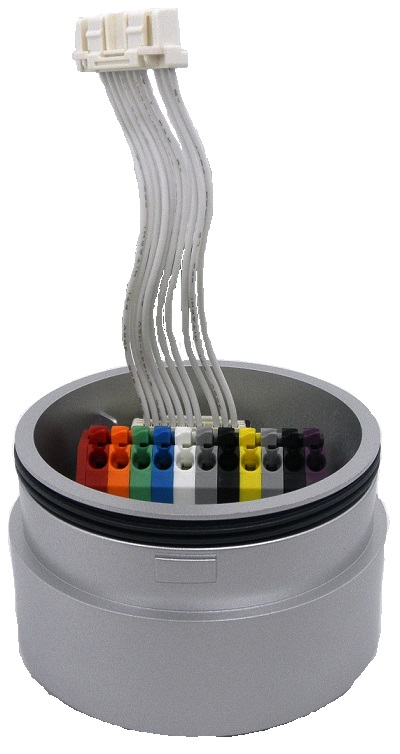

																Terminal Block Bracket: Silver
B22202028-9F1 1
