Luz de Torre de Señalización LED Φ40mm
LR4 Series
Descubre las luces de torre de señalización LED de la serie LR4 Φ40mm, que cuentan con LEDs ultra-brillantes, diseño modular y diversas opciones para abordar las aplicaciones más exigentes.
- control de contacto
- Torre de señal
- Φ40
- Continuo encendido / intermitente
- Alarms
- 85dB
- Interior (vertical)
- IP65 (vertical)
- IP54 (vertical)(L)(poste+soporteL)tipo)
- Rojo
- Ámbar
- Verde
- Azul
- Blanco
Características del producto

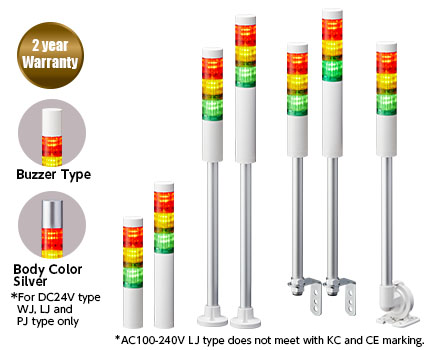

- Lente rediseñada y mejora en la construcción del módulo que proporciona luz brillante y uniforme para visibilidad a mayores distancias.
- Módulo de sonido rediseñado, completamente cerrado, mantiene una protección sustancial contra agua y polvo mientras produce un sonido fuerte y omnidireccional. (LR5 12V DC: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB a 1m)
- Diseño modular "Girar y Bloquear" para personalizar y configurar fácilmente los módulos LED y de sonido.
- Un factor de forma elegante y suave y una construcción robusta del cuerpo para el rendimiento en entornos duros, con un grado de protección IP65.

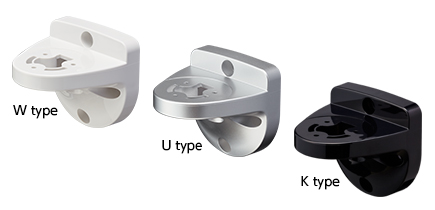

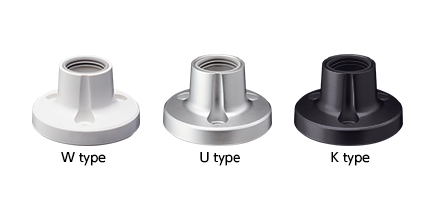

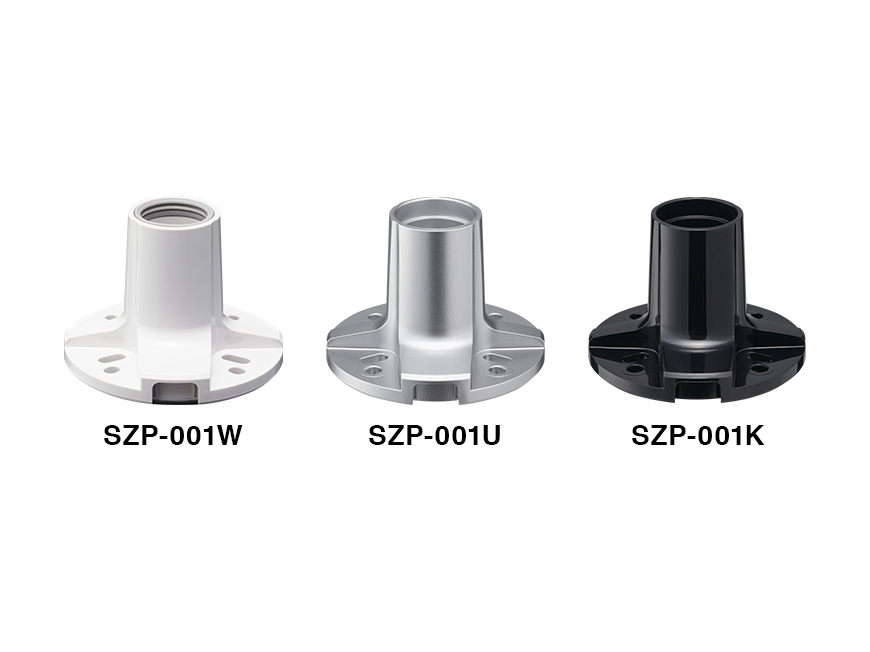

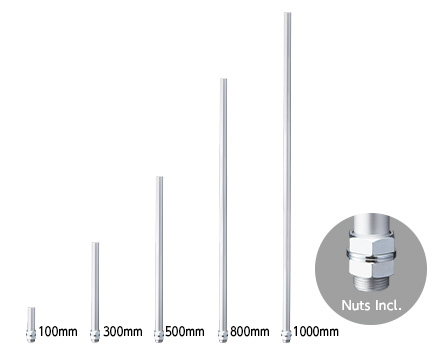

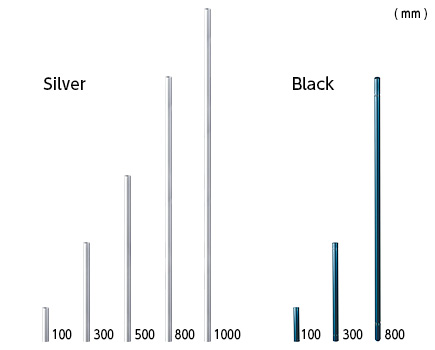

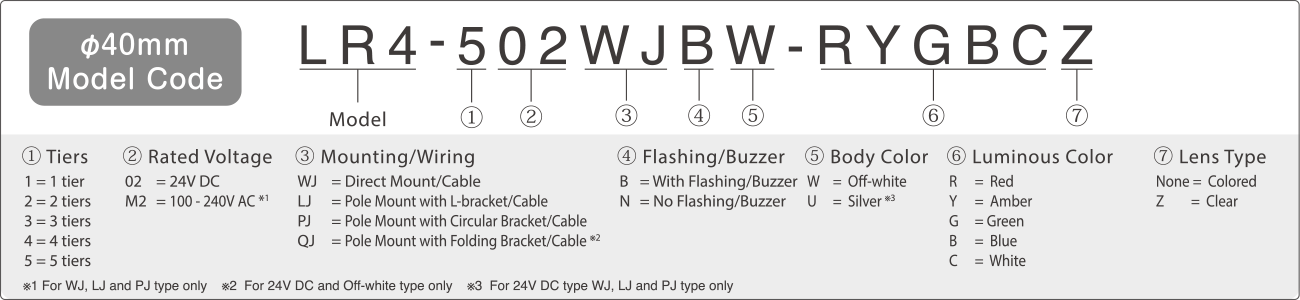

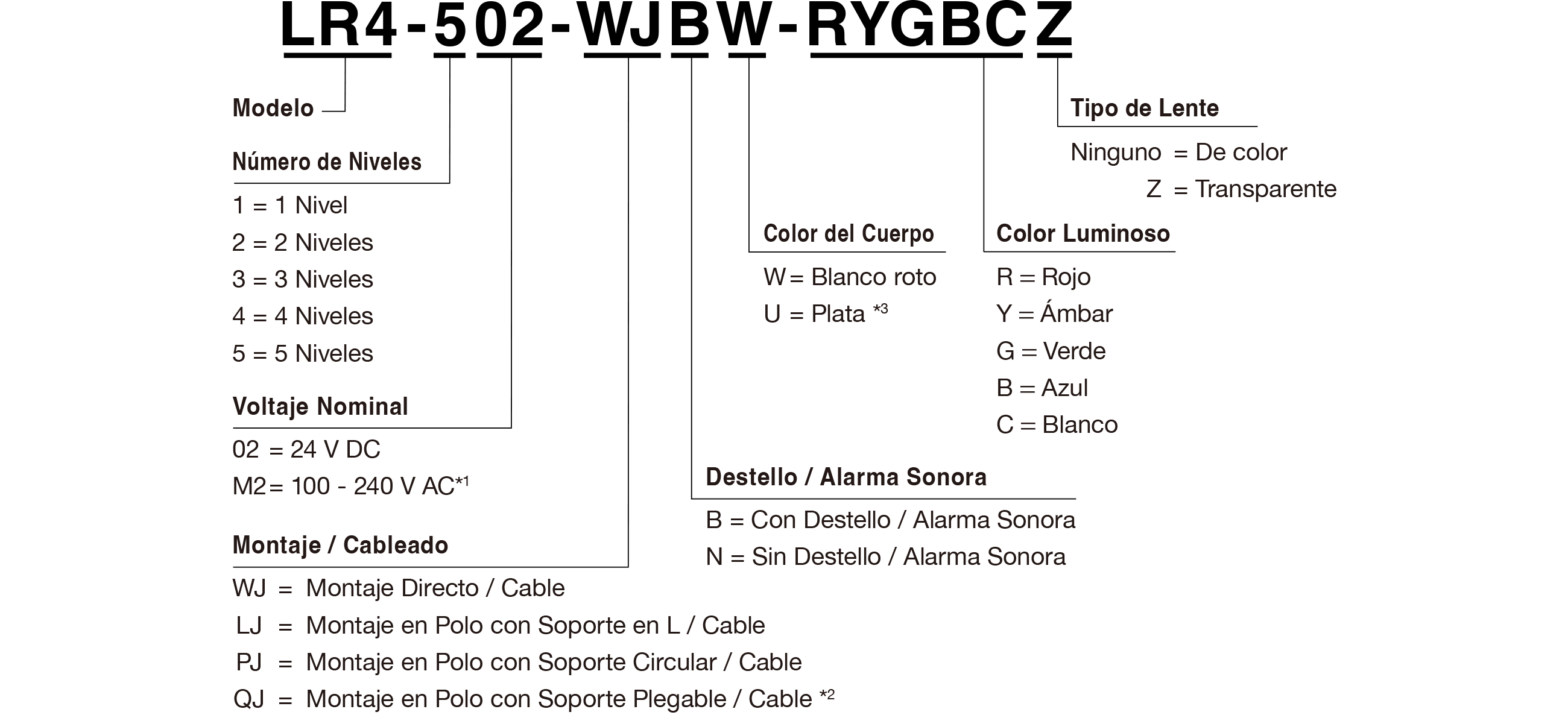

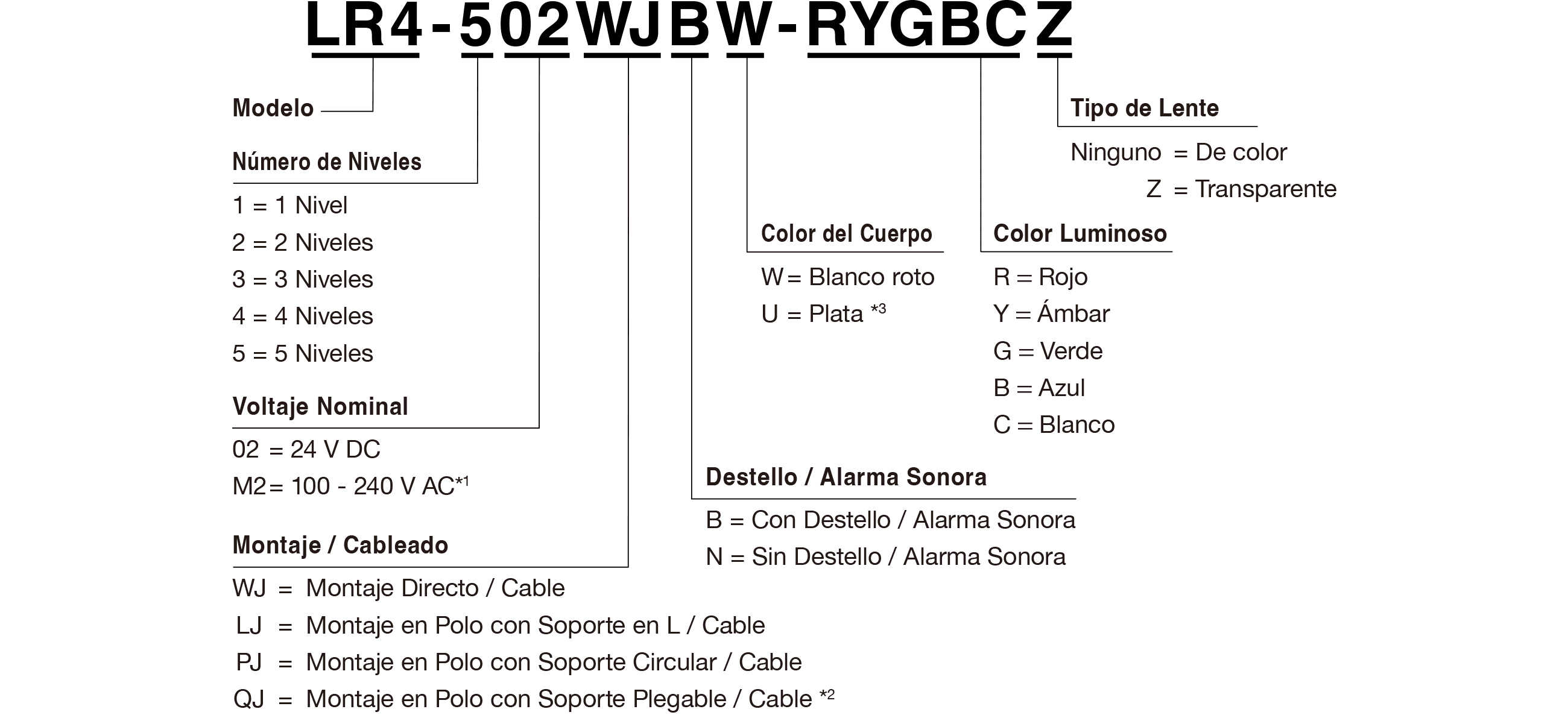

- Cuatro opciones de montaje: Directo, poste con soporte en L, poste con soporte circular y poste con soporte plegable (solo en color blanco).
- Disponible en 24V DC y 100-240V AC (solo en color blanco).
- Disponible en cuerpos de color blanco y plateado.
- Disponible con lente clara (pedido especial).
Especificaciones
| Temperatura Ambiental de Funcionamiento | -20℃ - +50℃ |
| Rango de Humedad de Funcionamiento | 90% HR o menos, sin condensación |
| Rango de Temperatura de Almacenamiento | -30℃ - +60℃ |
| Rango de Humedad de Almacenamiento | 90% HR o menos, sin condensación |
| Ubicación de Montaje | Uso Interior |
| Dirección de Montaje | Posición Vertical |
| Grado de Protección*1 | IP65(IEC 60529) / NEMA TYPE 4X, 13 |
| Condiciones Ambientales | Posición Vertical |
| Resistencia de Aislamiento | Más de 1MΩ a 500V DC entre el cable de entrada de energía y el chasis |
| Resistencia al Voltaje | 500V AC por 1 minuto entre terminales y chasis sin romper el aislamiento (M2: 1500V AC por 1 min.) |
| Frecuencia de Destello | 60 ±2 Destellos / min. |
| Nivel de Sonido | LR4 Tip. 85dB |
| Reducción de Sonido*2 | Aprox. -10dB de reducción |
| Condiciones Ambientales | Sonido de Buzzer No.4 (Sweep) desde todas las direcciones a 1m de distancia |
| Sonido de Buzzer | 4 patrones*2 No.1 Beep intermitente rápido / 3378Hz No.2 Sonido beep continuo / 3378Hz No.3 Hi-Lo rápido / 2016Hz&3012Hz No.4 Sonido Sweep / 1000Hz-4032Hz |
| Salida de Transistor | NPN / PNP (100V - 240V AC es solo NPN) |
| Normas de Conformidad | ●UL 508, CSA-C22.2 No.14 ●FCC Parte 15 Subparte B Clase A ●Directiva RoHS (EN IEC 63000) ●Directiva EMC (EN 61000-6-4, EN 61000-6-2) ●KC (KN 61000-6-4, KN 61000-6-2)*3 ●Directiva de Baja Tensión (IEC/EN 60947-5-1, EN62471)*4 |
*1: El tipo LJ es IP54
*2: Dependiente de la configuración del interruptor DIP
*3: Excepto KT, Modelo de ensamblaje WT y tipo LJ M2
*4: Solo tipo M2 (Excepto tipo LJ)
Especificaciones de Modulos LED
| Color | Rojo | Ámbar | Verde | Azul | Blanco | |
|---|---|---|---|---|---|---|
| Corriente del Cable de Señal (Por Unidad) / Consumo de Energía Nominal (Por Unidad) |
Tip. | 40mA / 1W | ||||
| Máx. | 45mA / 1.3W | |||||
Especificaciones de la Unidad de Buzzer
| Corriente del Cable de Señal (Unidad de Buzzer) / Consumo de Energía Nominal (Unidad de Buzzer) |
Tip. | 40mA / 1W |
| Máx. | 250mA / 1.3W |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Complete Operation Manual (En) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD AC_Assembly (zip)Especificaciones del producto
Piezas de repuesto
LR4
LR4
Piezas de repuesto

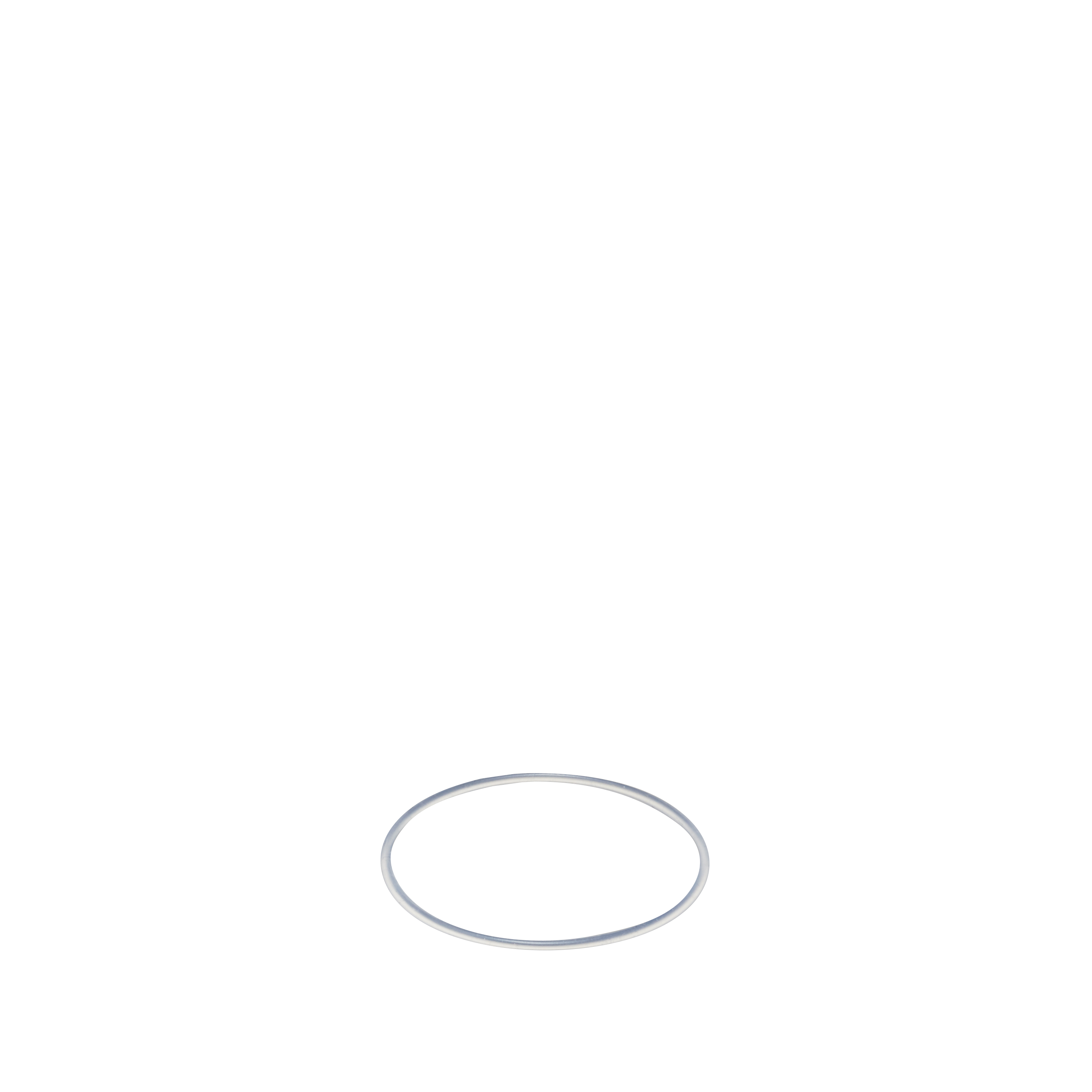

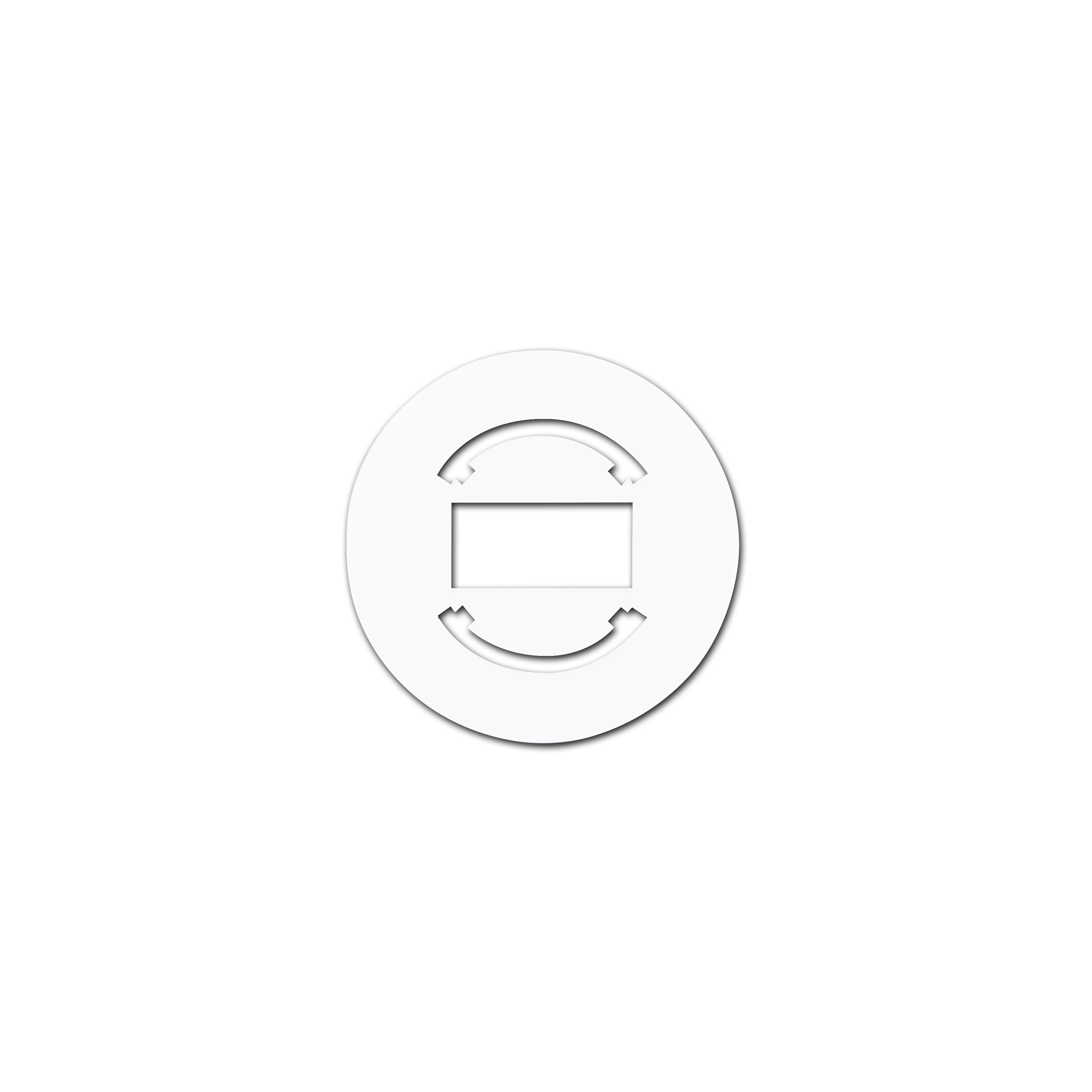

| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

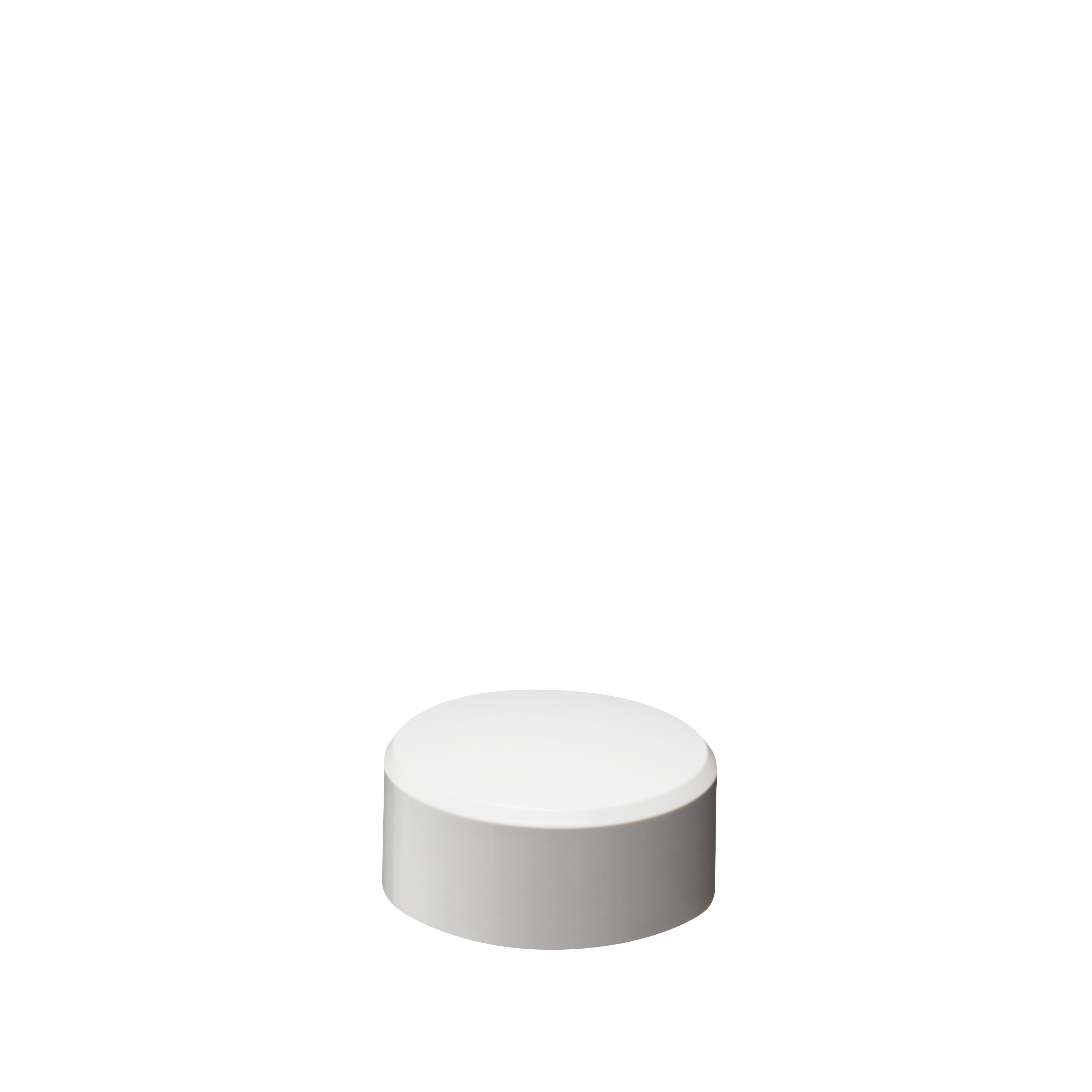

B32310070-7F1 | 1 | ||||
|
B25310067-4F1 | 1-5: Depends on the number of tiers. | ||||
|
B25110065-F1 | 2-7: Depends on the number of tiers. | ||||
|
B22210159-7F1 | 1 | ||||
|
B25110047-F1 | LJ type ： 1 PJ/QJ type ： 2 | ||||
|

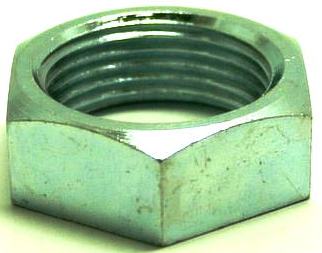

S33533110-222F1 | 2 | ||||
|

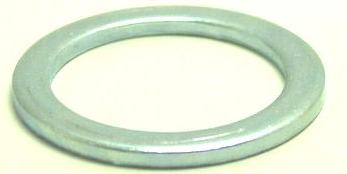

S33642010-222F1 | 2 |
