Modulo LED programable Ethernet de Φ60mm con torre de señalización y PoE.
LA6-POE
El módulo LED programable Ethernet LA6-POE de 60mm ofrece señalización eficiente con soporte PoE, ideal para aplicaciones industriales que requieren conectividad y personalización avanzadas.
- Ethernet (RJ45)
- Entradas/Salidas digitales
- Torre de señal
- Φ60
- Continuo / Intermitente
- Alarms
- 85dB o más
- Interior
- IP54 *Solo tipo estacionario
- Multicolor (21 colores)
Características del producto
- Conexión Ethernet con soporte PoE (Power over Ethernet), que permite la instalación con un solo cable
- Soporta los protocolos Modbus TCP/IP y HTTP para trabajar de manera integrada con su infraestructura existente
- Interfaz web integrada para una configuración y ajuste rápidos y sencillos
- Incluye 21 colores programables de LED y 11 alarmas seleccionables para una indicación inequívoca
- Función de espejo para replicar los estados visuales y auditivos de un LA6-POE maestro en hasta 8 LA6-POE esclavos remotos
- Bloque de terminales integrado como método de control alternativo
Especificaciones del Modelo
| DIMENSIONES | - Diámetro de 60mm |
| VOLTAJES OPERATIVOS | - 24V DC - Power over Ethernet (PoE): 48V DC |
| Controles | - Entradas por cable (4 entradas digitales) - Comandos de red - HTTP - Modbus TCP - Socket (protocolos desarrollados por PATLITE: PNS, PHN) |

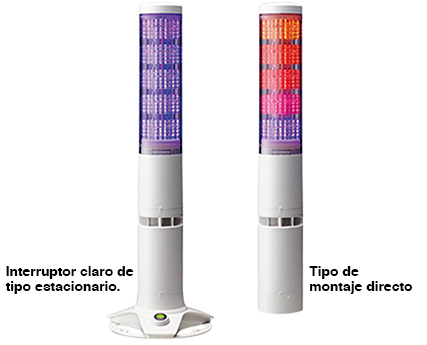

| ESTILO DE CARCASA | TN: Tipo de montaje directo SN: Tipo estacionario |
| COLOR DE CARCASA | - Blanco apagado - Plata (solo América) |
| NIVELES APILABLES | - 5 módulos |
| COLORES DE MÓDULOS | 21 colores |
| ESTILO AUDIBLE | - 11 sonidos de alarma disponibles |
| Volumen | - Volumen máximo 85dB - Ajustable hasta un máximo de 85dB |
| NORMAS DE CONFORMIDAD | - Directiva EMC - Directiva RoHS - UL 508 - FCC - KC |
| GRADO DE PROTECCIÓN | - IP54 (IEC 60529) |
Muestra (sonido/audio)

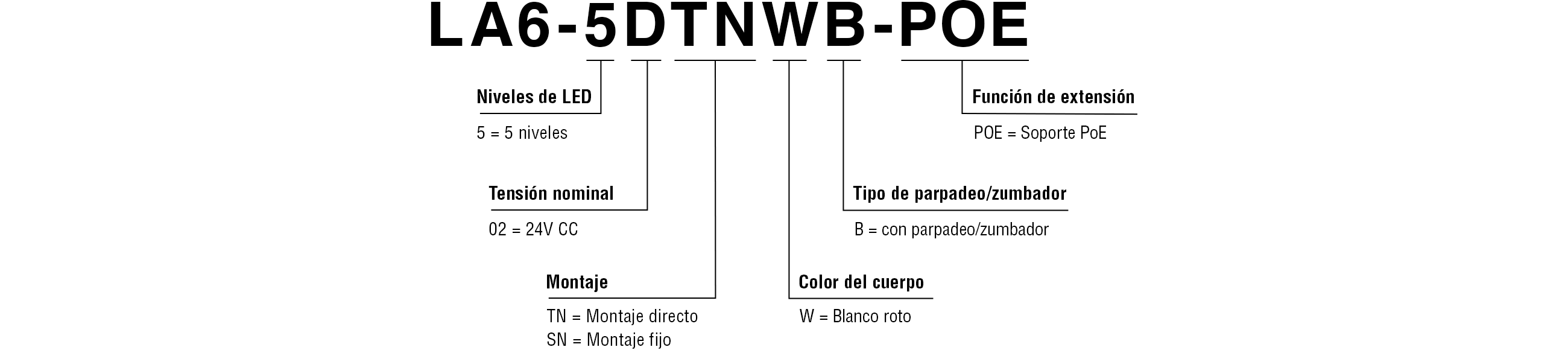

Configuración del número de modelo
Lista de productos
| Modelo | Número de niveles | Tensión nominal | Tipo de montaje |
|---|---|---|---|
| LA6-5DTNWB-POE | 5 | 24 V DC 48 V DC (PoE) |
Montaje directo |
| LA6-5DSNWB-POE | Montaje fijo |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
IInstructiion Manual (EN) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD (zip)Especificaciones del producto
Piezas de repuesto
LA6-5DTNWB-POE (Direct-mount type)
LA6-5DTNWB-POE (Direct-mount type)
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

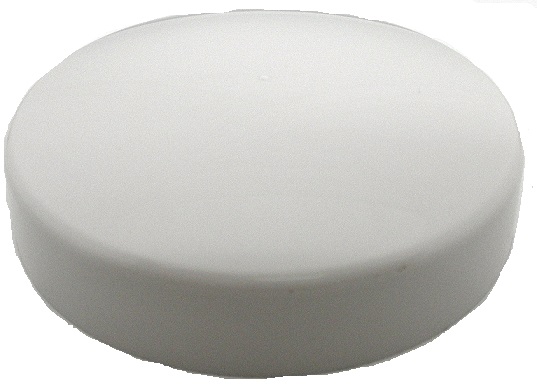

B31310001-7F1 | 1 | ||||
|

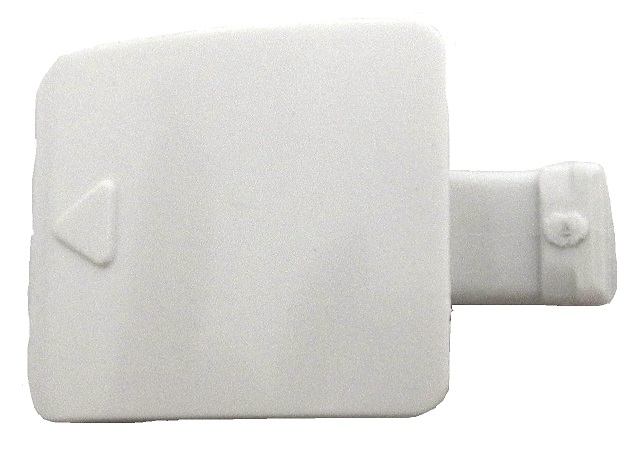

B22100071-7F1 | 1 | ||||
|

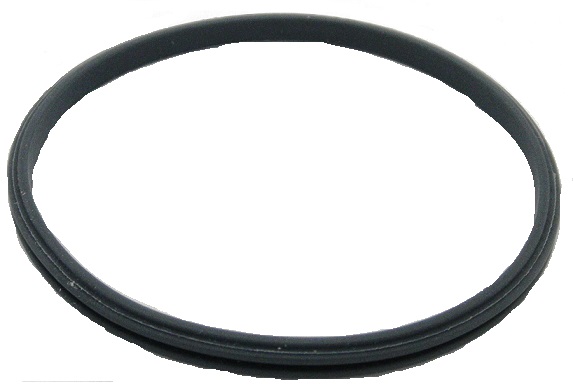

B25110042-F1 | 1 | ||||
|

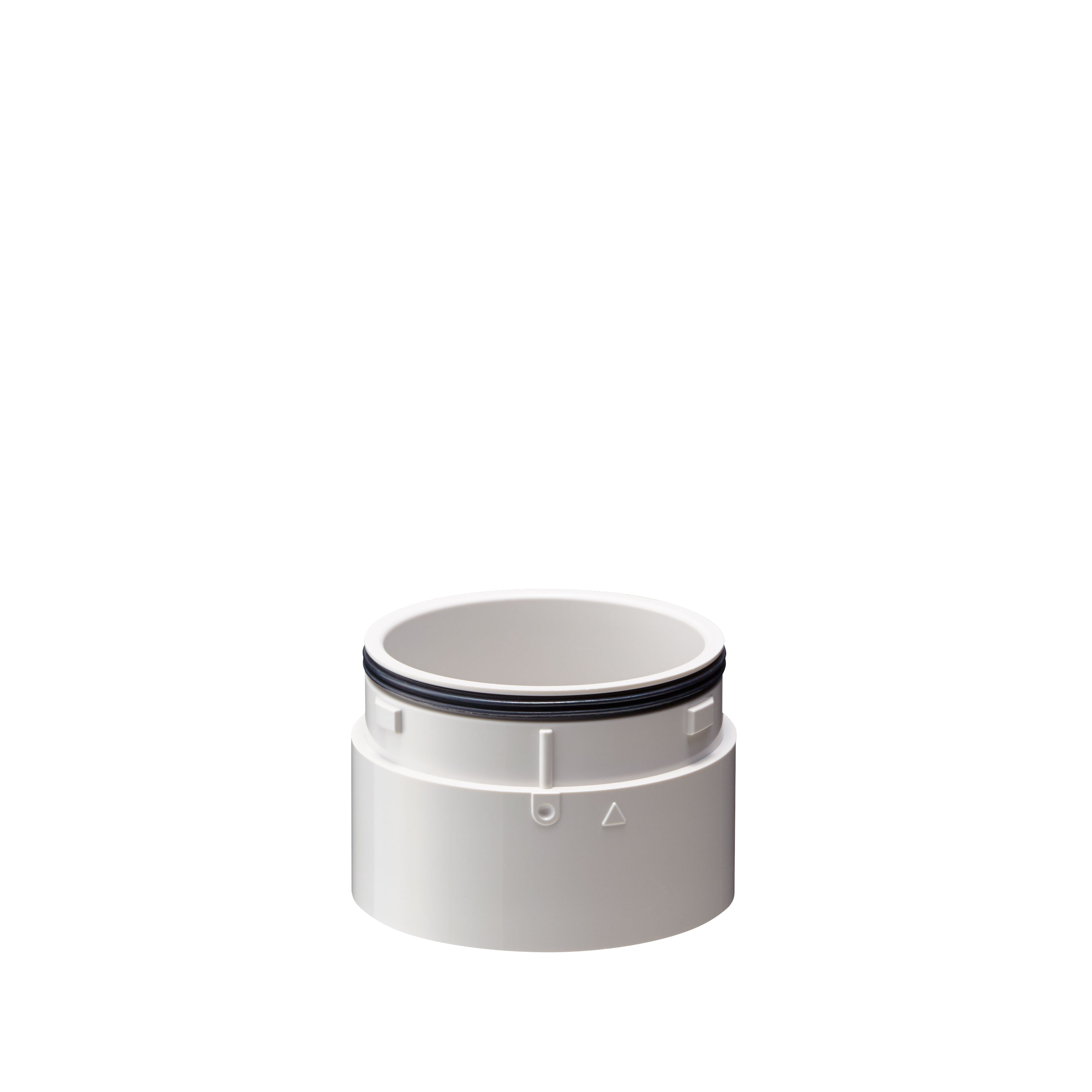

B22100082-F1 | 1 | ||||
|

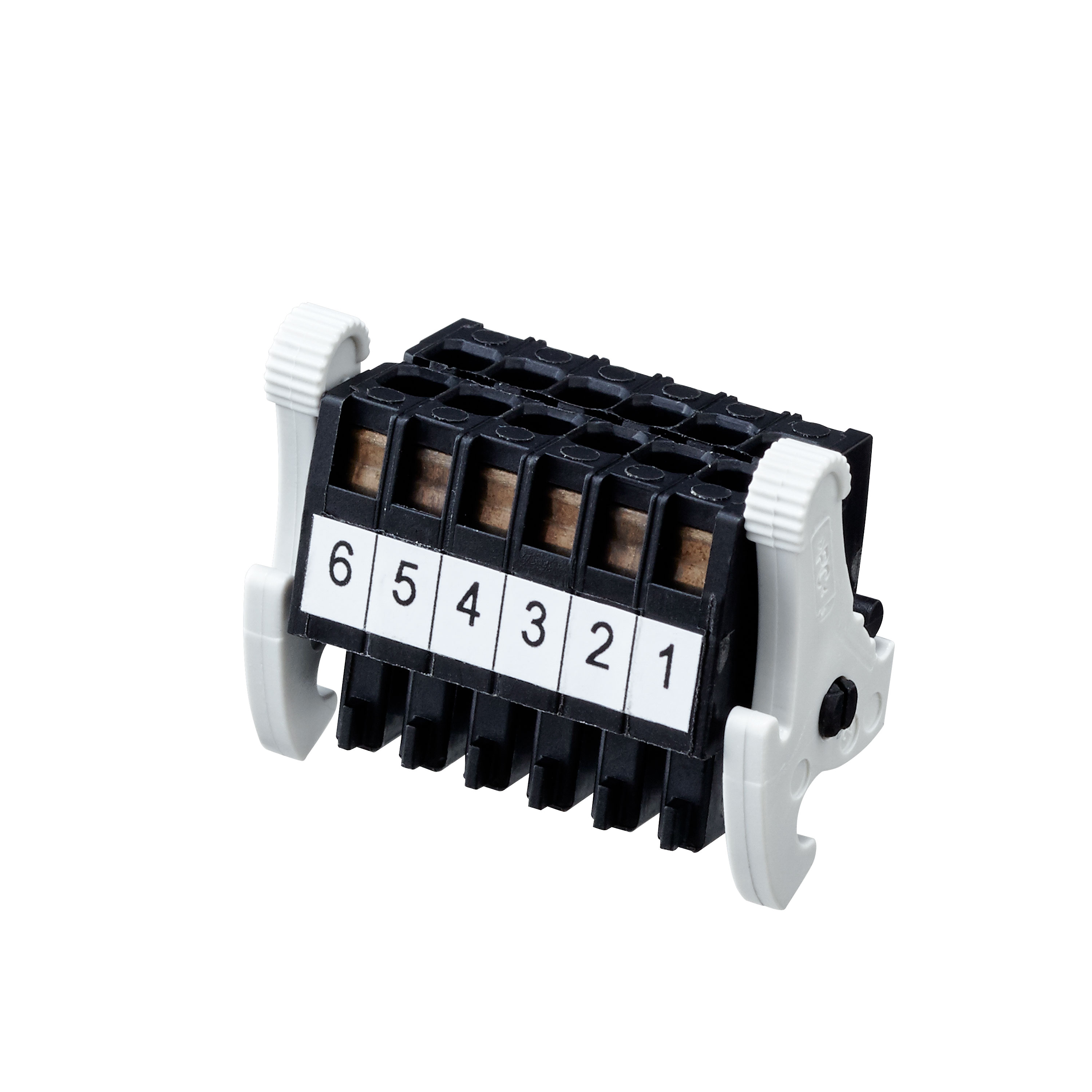

Z69544323-F1 | 1 |
LA6-5DSNWB-POE (Stationary Type)
LA6-5DSNWB-POE (Stationary Type)
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
B31310001-7F1 | 1 | ||||
|

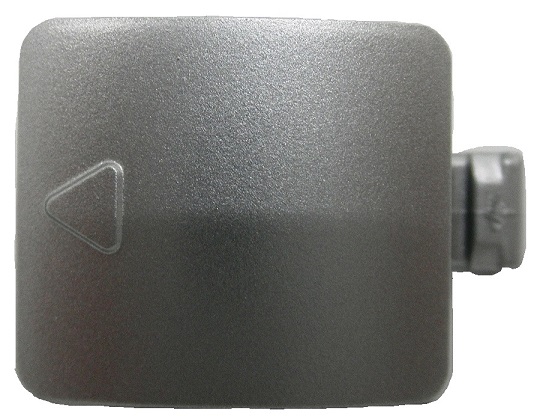

B22100071-9F1 | 1 | ||||
|
|
B25110042-F1 | 1 | ||||
|

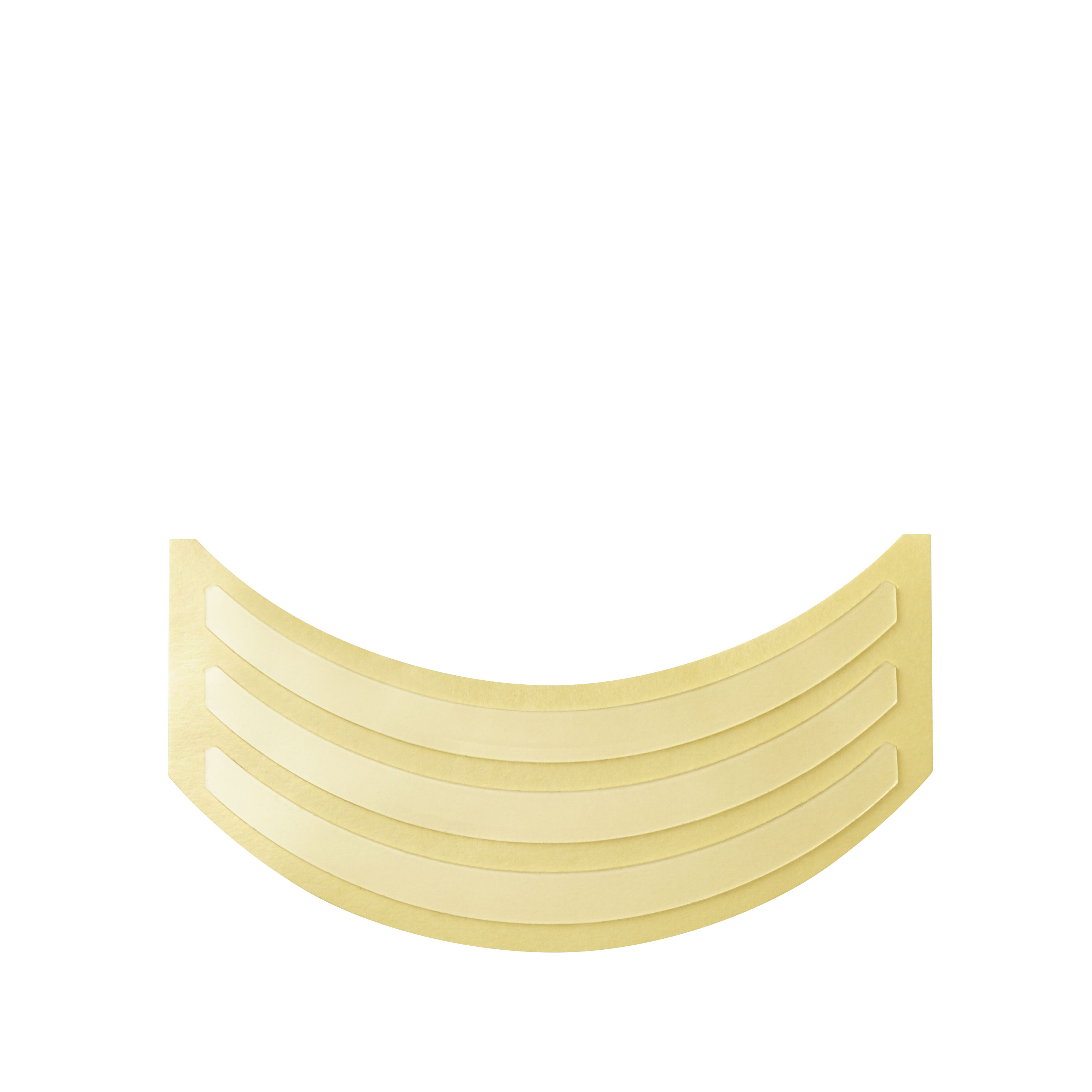

B25210060-F1 | 3 | ||||
|
|
Z69544323-F1 | 1 |
