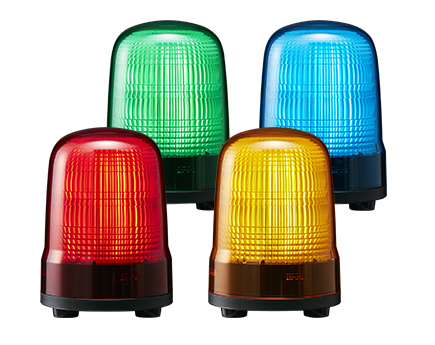

Balizas Intermitentes
SL08/SL10/SL15
Descubre las balizas intermitentes SL08/SL10/SL15 con lente de Fresnel de amplia cobertura, montaje con grado de protección IP66 y tres modos de iluminación — diseñadas para ofrecer máxima visibilidad e instalación rápida en entornos industriales exigentes.
Nota: Utiliza la empaquetadura de goma opcional para aumentar el grado de protección de IP23 a IP65. (Solo SL08 y SL10)
- controldecontacto
- Φ80/Φ100/Φ150
- Balizas de señales
- Continuoencendido/intermitente/intermitente
- Alarms (SL08/SL10 solo con especificaciones de Alarms a)
- 86dB(SL08)
- 88dB(SL10)
- Bajo techo/en exteriores (Solo en posición vertical)
- IP23
- IP65(conjuntadegoma)
- IP66(KT)(vertical)
- Rojo
- Ámbar
- Verde
- Azul
Características del producto

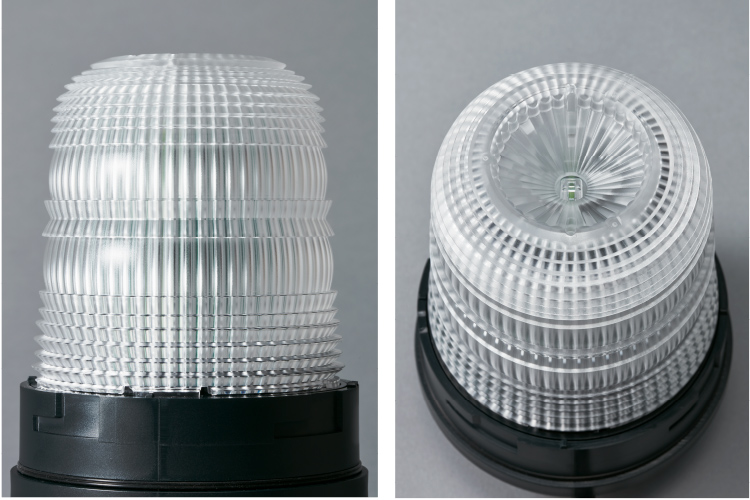

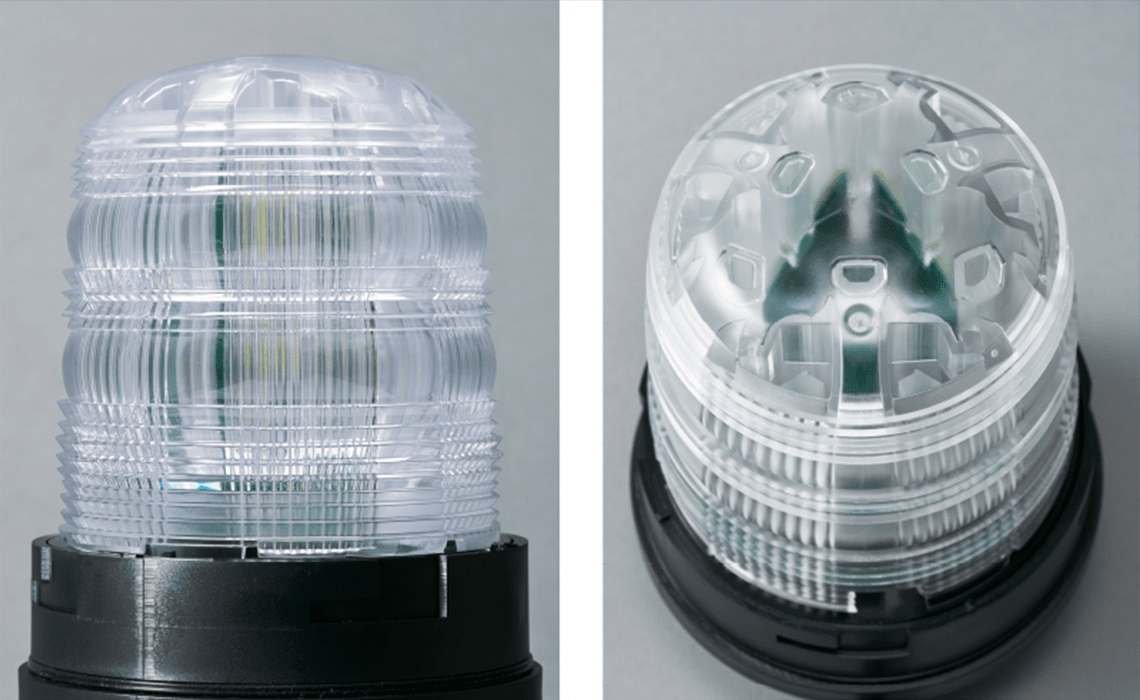

Visibilidad completa
La lente de Fresnel recién desarrollada distribuye una luz ambiente uniforme desde todas las superficies de la esfera, incluso la parte superior.
La lente de Fresnel recién desarrollada distribuye una luz ambiente uniforme desde todas las superficies de la esfera, incluso la parte superior.

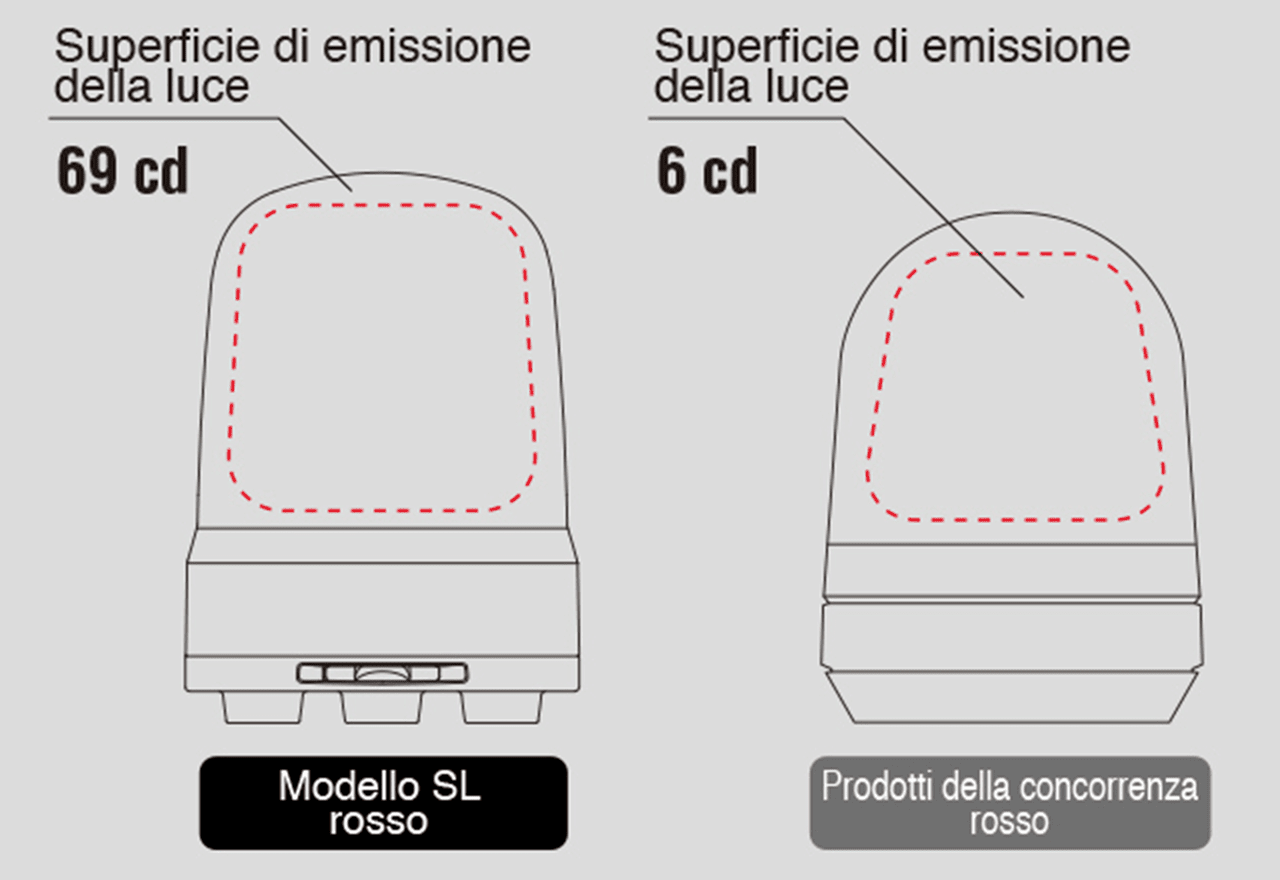

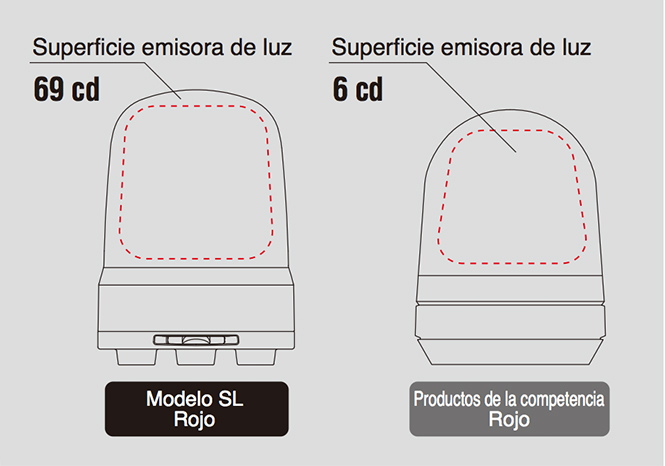

En comparación con la competencia, la serie SL tiene una superficie emisora de luz más difusa y una intensidad luminosa mayor a 5 veces.
En comparación con la competencia, la serie SL tiene una superficie emisora de luz más difusa y una intensidad luminosa mayor a 5 veces.

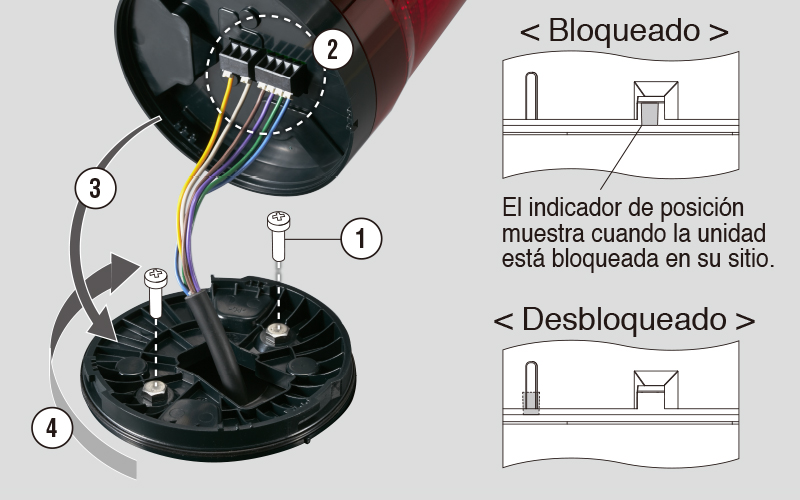

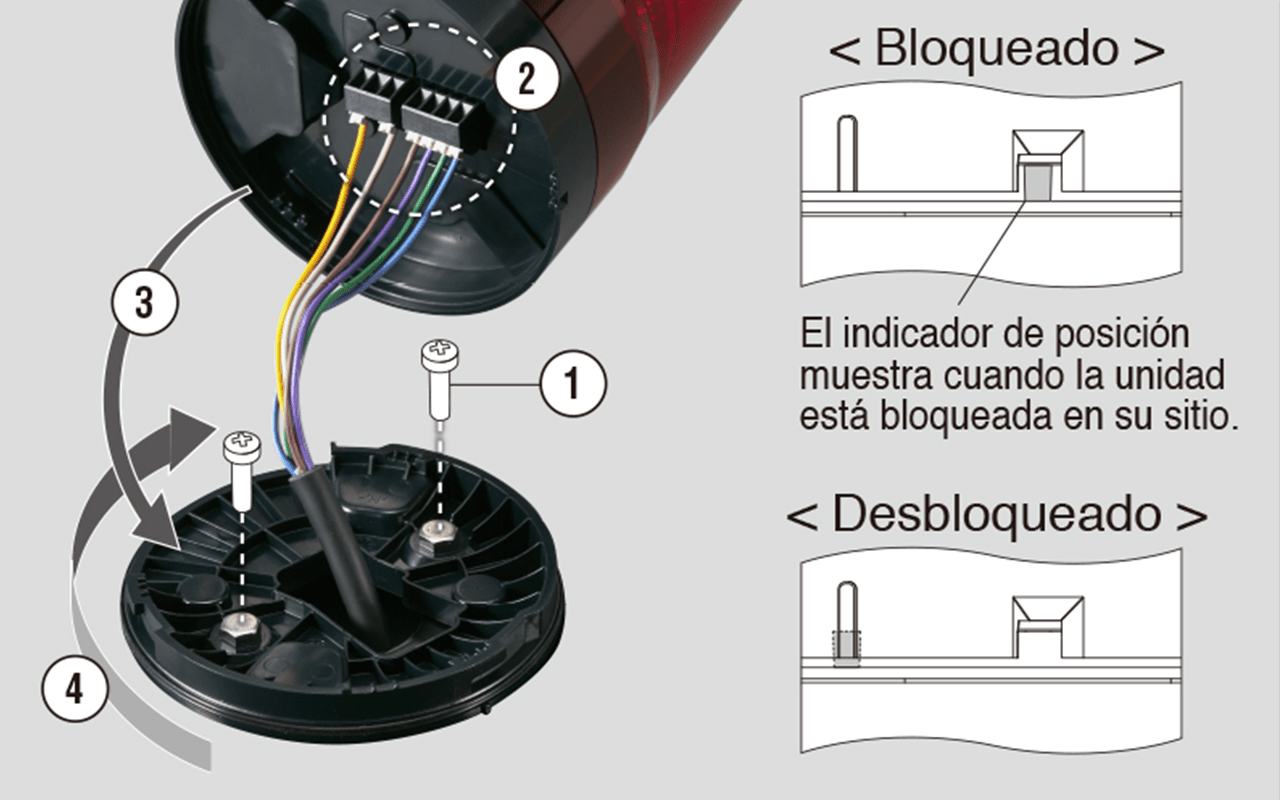

Montaje sencillo
Clasificación IP66 (tipo KT)

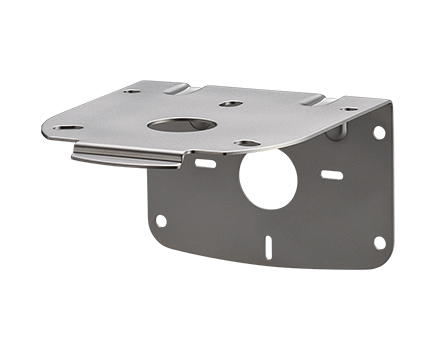

- Atornillar el soporte de montaje
- Conectar los cables al bloque de terminales de presión
- Colocar el cuerpo sobre el soporte de montaje
- Bloquearlo en su sitio
Clasificación IP66 (tipo KT)
- Atornillar el soporte de montaje
- Conectar los cables al bloque de terminales de presión
- Colocar el cuerpo sobre el soporte de montaje
- Bloquearlo en su sitio
Patrones luminosos
»[Vídeo] Haga clic aquí para ver 3 tipos de patrones de luces de la serie SL
Ejemplos de aplicación

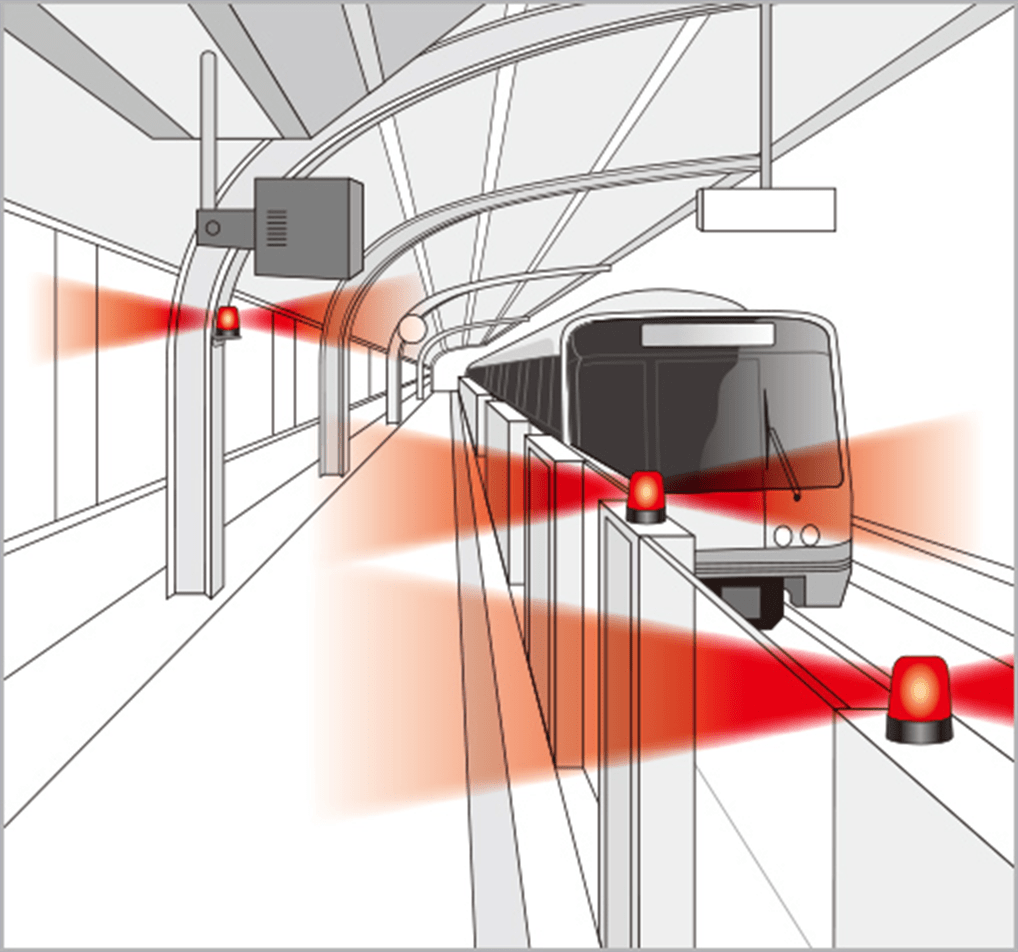

En esta estación de tren, una combinación de luz intermitente y sonido de la baliza SL advierte a las personas del andén de los trenes que se aproximan.

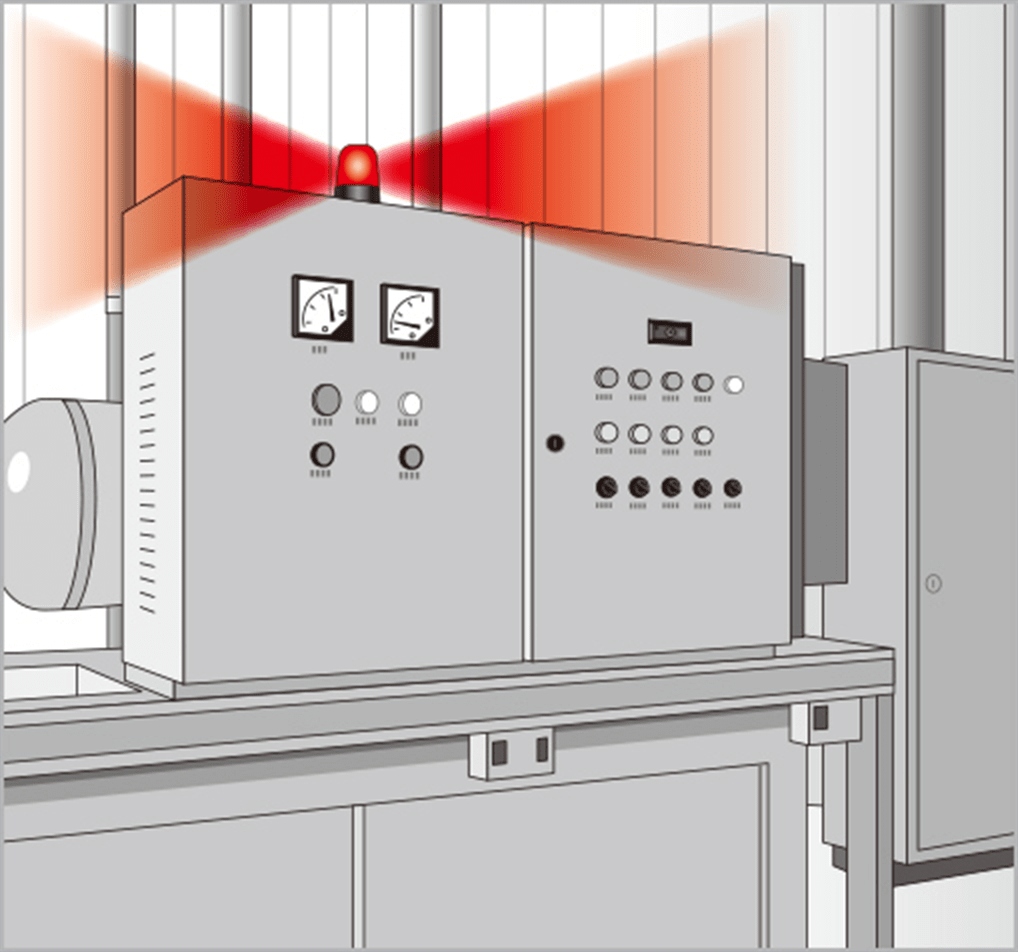

La baliza SL de este panel de control alterna entre luces continuas, parpadeantes y de destello triple para indicar condiciones normales, de advertencia y críticas, respectivamente.

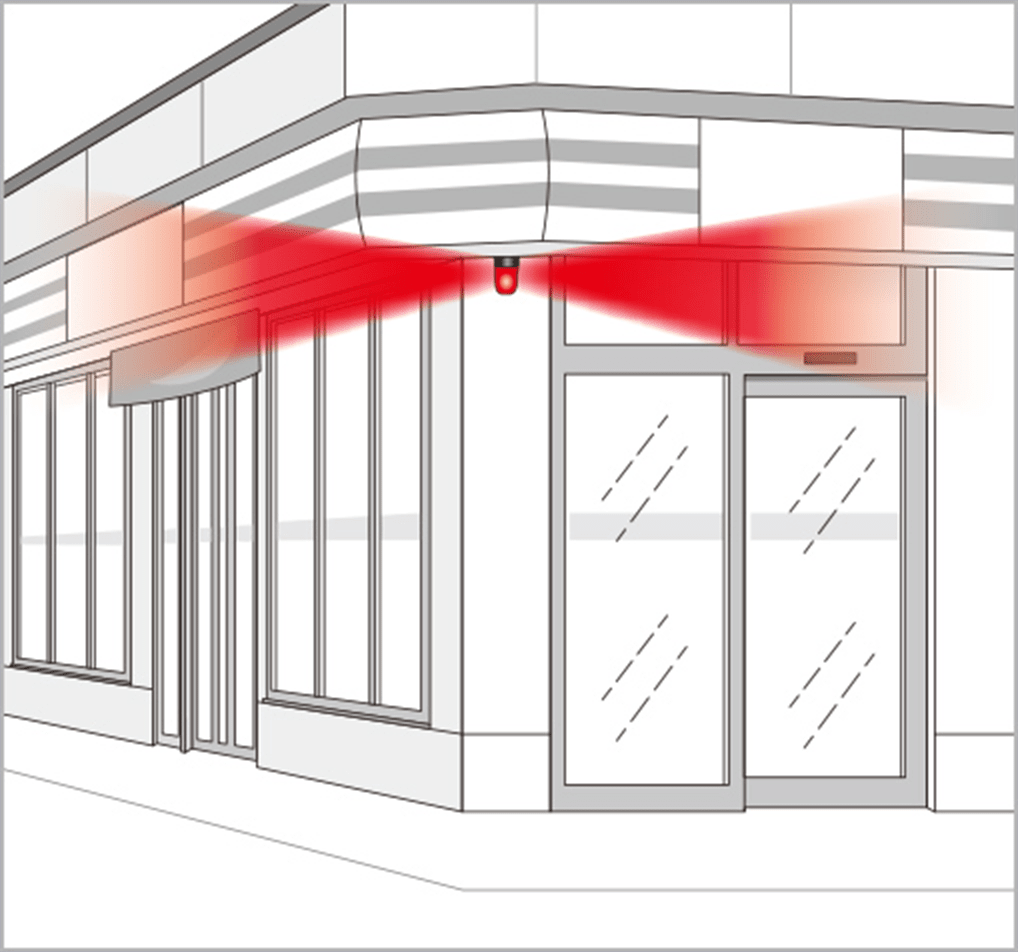

Esta baliza SL colocada en el techo de una tienda indica las emergencias mediante una luz intermitente, que se ve a distancia.
En esta estación de tren, una combinación de luz intermitente y sonido de la baliza SL advierte a las personas del andén de los trenes que se aproximan.
La baliza SL de este panel de control alterna entre luces continuas, parpadeantes y de destello triple para indicar condiciones normales, de advertencia y críticas, respectivamente.
Esta baliza SL colocada en el techo de una tienda indica las emergencias mediante una luz intermitente, que se ve a distancia.
Muestra (sonido/audio)

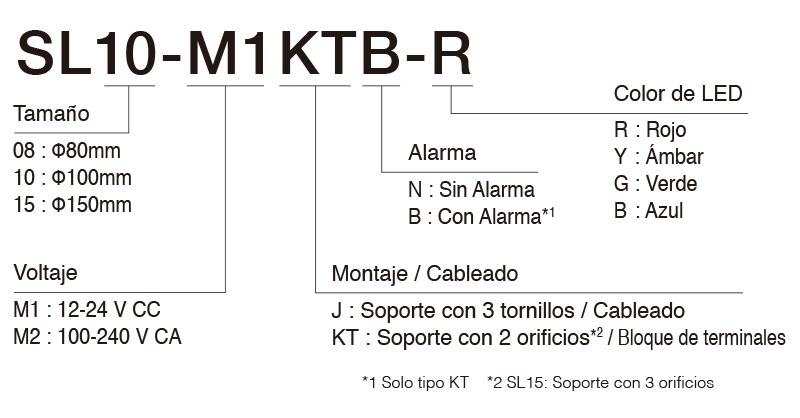

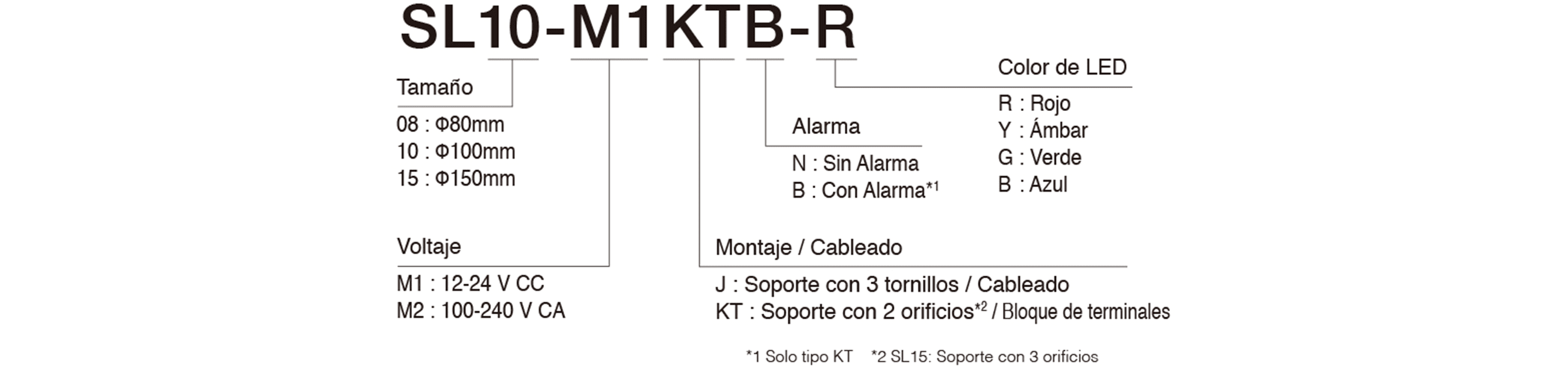

Configuración de número de parte:
Código de modelo
- Solo JN / KTN
- Para SL15, montaje con 3 orificios
Lista de productos
| Número de modelo | Tamaño (mm) | Voltaje nominal | Cableado y montaje | Zumbador | Color luminoso |
|---|---|---|---|---|---|
| SL08-M1JN-R/Y/G/B | Φ80 | 12 - 24V CC | Cable, montaje con 3 pernos | - | Rojo / Ámbar / Verde / Azul |
| SL08-M1KTN-R/Y/G/B | Φ80 | 12 - 24V CC | Bloque de terminales push-in, montaje con 2 orificios | - | |
| SL08-M1KTB-R/Y/G/B | Φ80 | 12 - 24V CC | Bloque de terminales push-in, montaje con 2 orificios | ✔ | |
| SL08-M2JN-R/Y/G/B | Φ80 | 100 - 240V CA | Cable, montaje con 3 pernos | - | |
| SL08-M2KTN-R/Y/G/B | Φ80 | 100 - 240V CA | Bloque de terminales push-in, montaje con 2 orificios | - | |
| SL08-M2KTB-R/Y/G/B | Φ80 | 100 - 240V CA | Bloque de terminales push-in, montaje con 2 orificios | ✔ | |
| SL10-M1JN-R/Y/G/B | Φ100 | 12 - 24V CC | Cable, montaje con 3 pernos | - | |
| SL10-M1KTN-R/Y/G/B | Φ100 | 12 - 24V CC | Bloque de terminales push-in, montaje con 2 orificios | - | |
| SL10-M1KTB-R/Y/G/B | Φ100 | 12 - 24V CC | Bloque de terminales push-in, montaje con 2 orificios | ✔ | |
| SL10-M2JN-R/Y/G/B | Φ100 | 100 - 240V CA | Cable, montaje con 3 pernos | - | |
| SL10-M2KTN-R/Y/G/B | Φ100 | 100 - 240V CA | Bloque de terminales push-in, montaje con 2 orificios | - | |
| SL10-M2KTB-R/Y/G/B | Φ100 | 100 - 240V CA | Bloque de terminales push-in, montaje con 2 orificios | ✔ | |
| SL15-M1JN-R/Y/G/B | Φ150 | 12 - 24V CC | Cable, montaje con 3 pernos | - | |
| SL15-M1KTN-R/Y/G/B | Φ150 | 12 - 24V CC | Bloque de terminales push-in, montaje con 3 orificios | - | |
| SL15-M2JN-R/Y/G/B | Φ150 | 100 - 240V CA | Cable, montaje con 3 pernos | - | |
| SL15-M2KTN-R/Y/G/B | Φ150 | 100 - 240V CA | Bloque de terminales push-in, montaje con 3 orificios | - |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de instalación Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D_CAD［dxf］(SL08)Especificaciones del producto
Piezas de repuesto
SL08
SL08
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

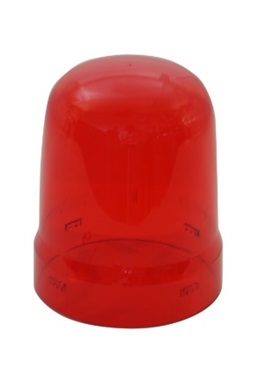

GA0000029-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000030-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000031-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000032-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|

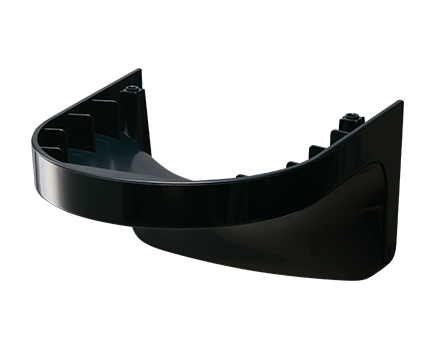

GA0000794-F1 | 1 | ||||
|

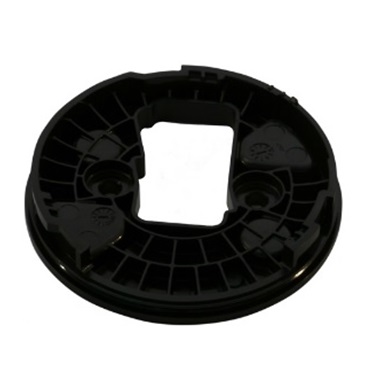

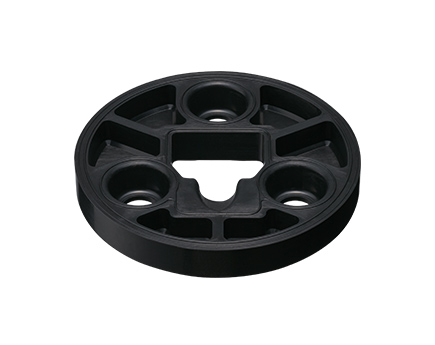

GA0000512-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|

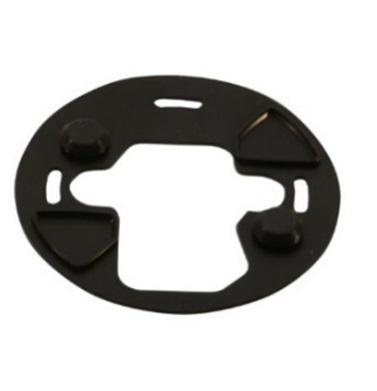

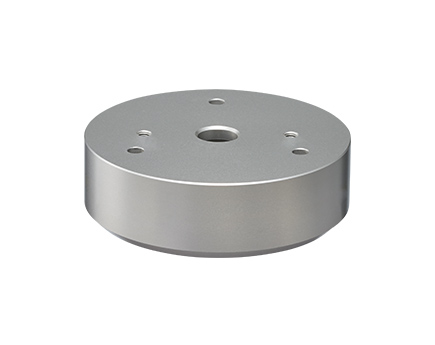

GA0000498-F1 | 1 |
Sl10
Sl10
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000033-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

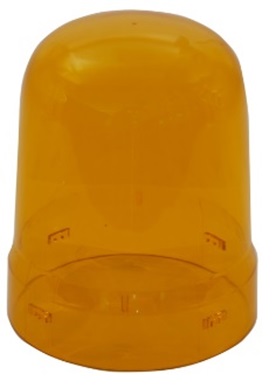

GA0000034-F1 | 1 | ||||
|
|

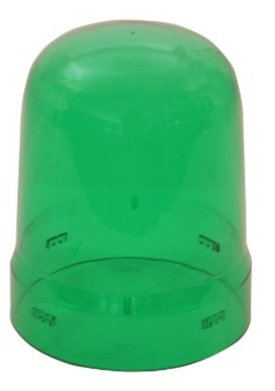

GA0000035-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

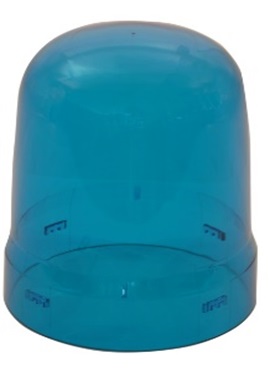

GA0000036-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|

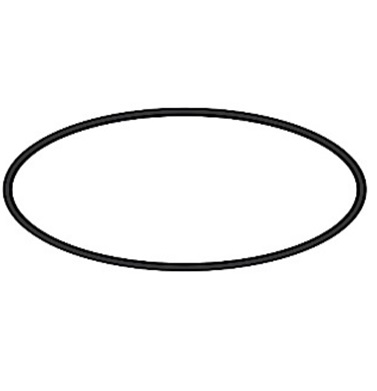

GA0000795-F1 | 1 | ||||
|

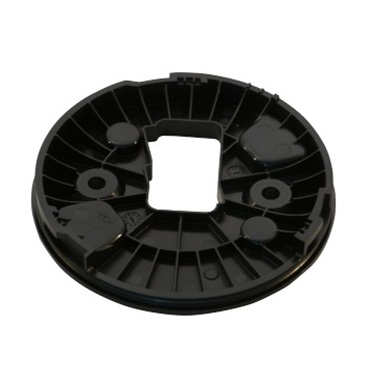

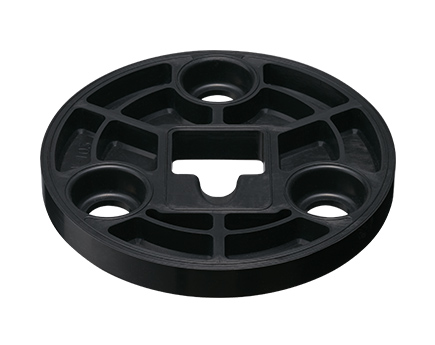

GA0000513-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|

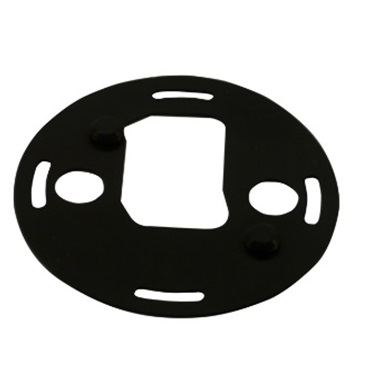

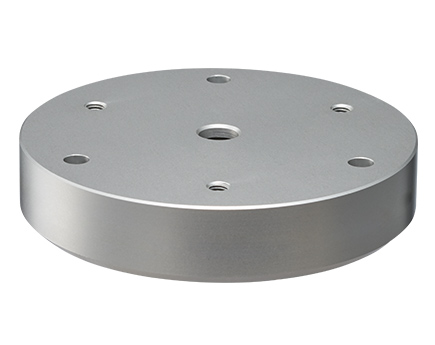

GA0000499-F1 | 1 |
SL15
SL15
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000037-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000038-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000039-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000040-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000796-F1 | 1 | ||||
|

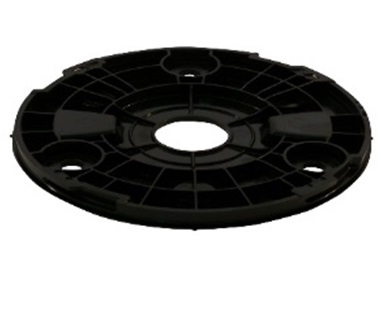

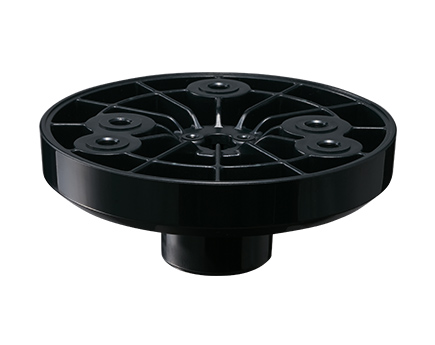

GA0000514-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|

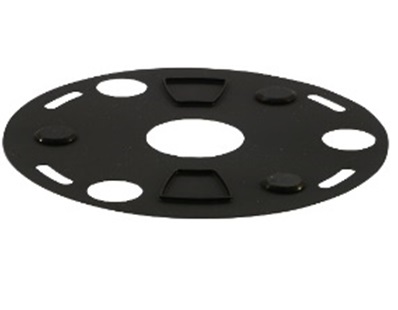

GA0000500-F1 | 1 |
