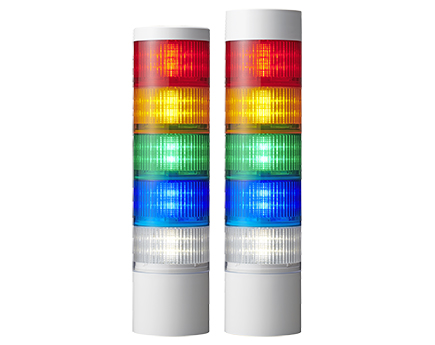

Torre de luz de señal LED (Φ100mm)
LR10

Torreta de señalización con varios patrones de luz y compatibilidad en exteriores

  • control de contacto
  • Conector M12
  • Torre de señal
  • Φ100
  • Alarms
  • 92dB
  • en exteriores
  • Bajo techo
  • IP66
  • IP69K
  • Rojo
  • Ámbar
  • Verde
  • Azul
  • Blanco
  • Torre de luz de señal LED (Φ100mm) LR10

Varios patrones de luz ( Continuo, triple intermitente, intermitente y giratorio )

Además de intermitente y luz continua, cual están disponibles en nuestras torretas de señalización como un estándar, se agrego adicional la función de triple intermitente y giratorio sin motor. Se puede elegir el método de iluminación óptimo dependiendo su necesidad.
Haga clic aquí para ver un video que muestra los patrones de iluminación.

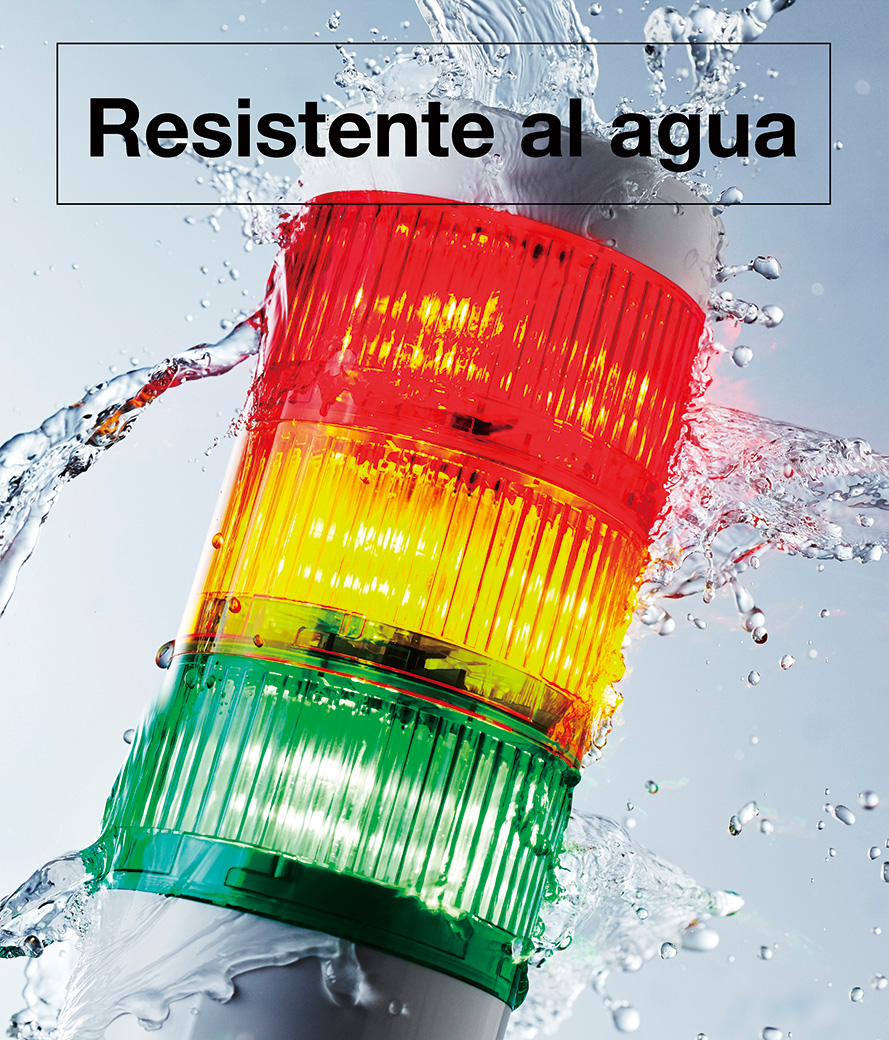

Cumple con el estándar IP66/69K
Fiable incluso en entornos rudos

El grado de protección mas alto a prueba de agua y polvo para torretas de senalización. No solo se puede usar en exteriores, sino que también se puede usar de manera segura en fábricas de alimentos y otras industrias.

Clasificación de protección

IP6X
grado resistente al polvo (evita completamente la entrada de polvo).
IPX6
Protección contra alta presión de agua (chorros de agua potentes con boquillas desde todas las direcciones)
IP69K
No debe haber entrada de agua cuando una unidad de prueba se somete a agua caliente a 80 ℃ descargada a través de una boquilla de forma específica a una presión de agua de 80-100 BAR y un caudal de 14-16 litros/minuto. Además, la distancia entre la unidad de prueba y la boquilla es de 10 a 15 cm, y el agua se descarga durante 30 segundos en cada dirección, 0, 30, 60 y 90 grados, mientras la unidad de prueba gira en un plano horizontal.

Clasificación de protección

IP6X
grado resistente al polvo (evita completamente la entrada de polvo).
IPX6
Protección contra alta presión de agua (chorros de agua potentes con boquillas desde todas las direcciones)
IP69K
No debe haber entrada de agua cuando una unidad de prueba se somete a agua caliente a 80 ℃ descargada a través de una boquilla de forma específica a una presión de agua de 80-100 BAR y un caudal de 14-16 litros/minuto. Además, la distancia entre la unidad de prueba y la boquilla es de 10 a 15 cm, y el agua se descarga durante 30 segundos en cada dirección, 0, 30, 60 y 90 grados, mientras la unidad de prueba gira en un plano horizontal.

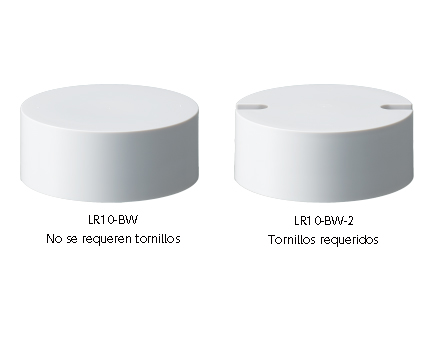

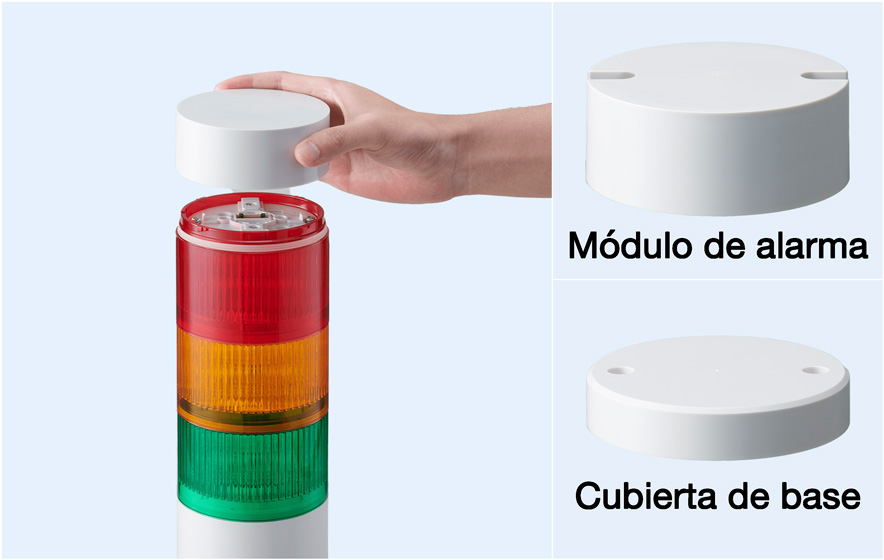

La cubierta del cabezal atornillada y la unidad de zumbador están disponibles como opciones.

Optional Head Cover and Buzzer Unit that are secured with screws are available to prevent them from falling off. Screws used in the pre-assembled unit can be used, so only the top unit needs to be replaced.

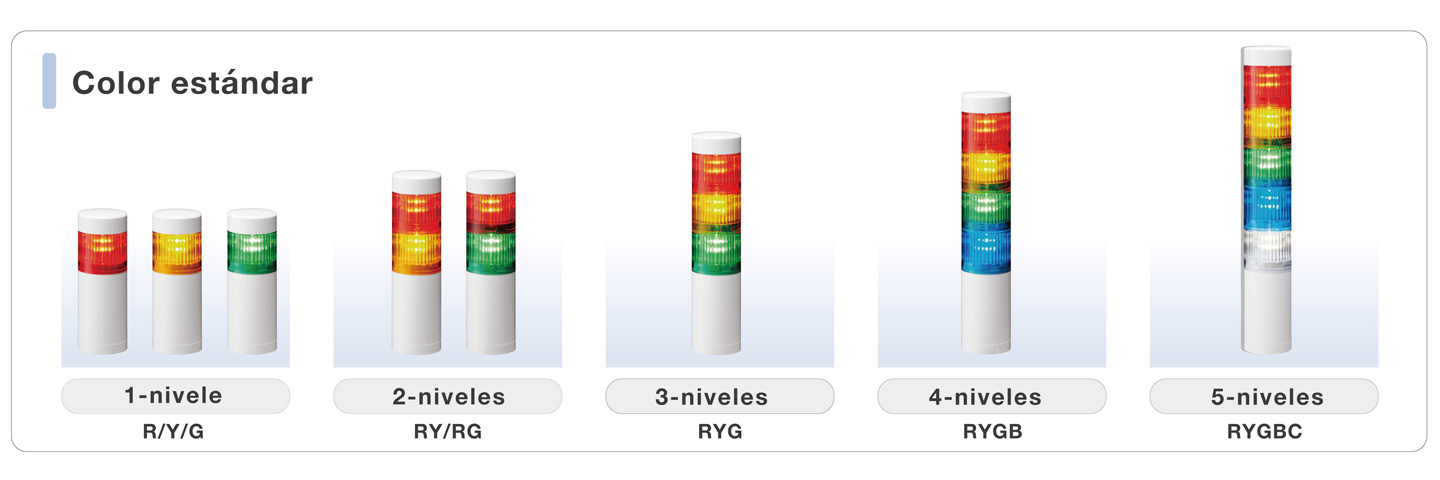

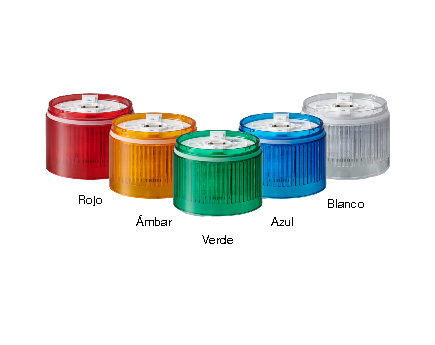

Contactar un distribuidor para conocer las diferentes configuraciones de colores.

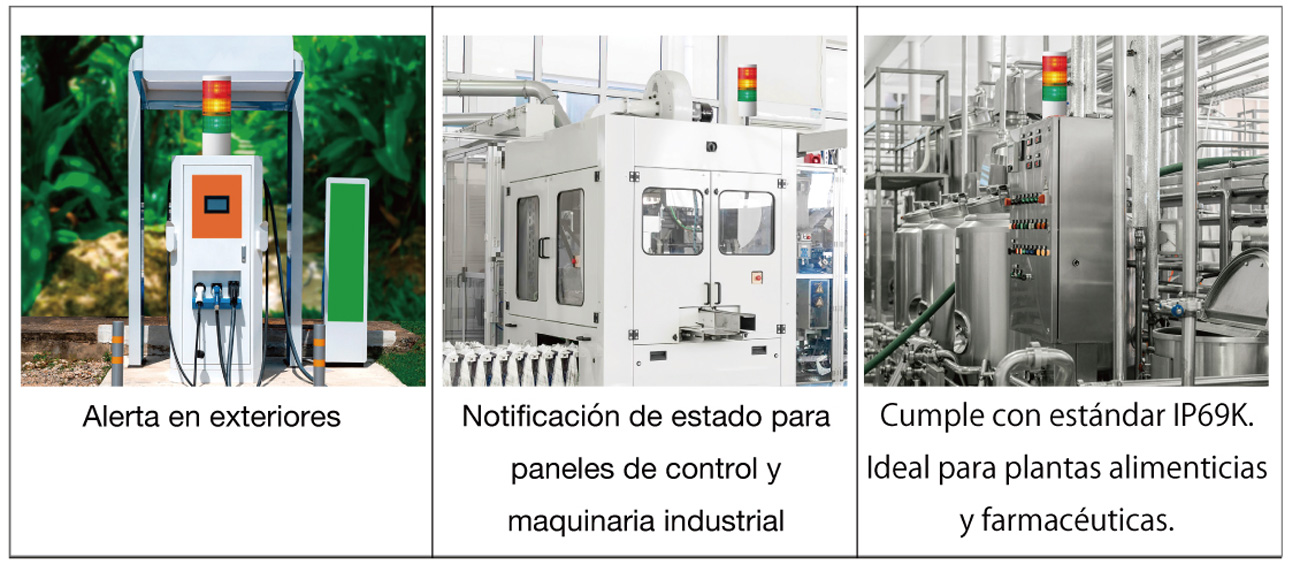

Aplicación del Producto

Lista de productos

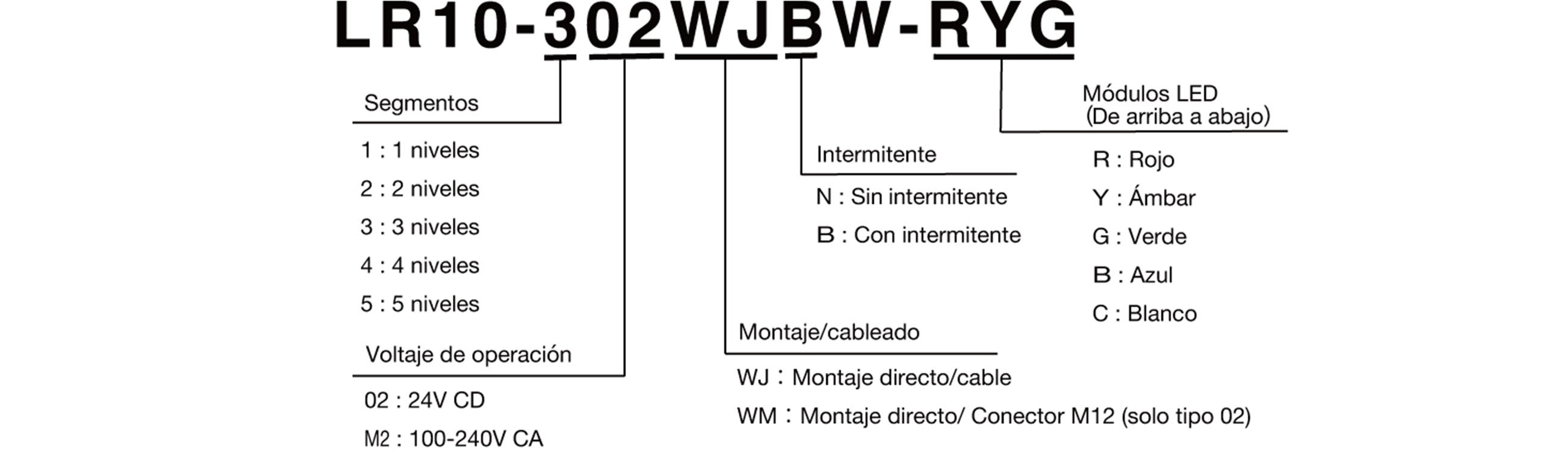

Modelo Segmentos Voltaje de operación Alarma Color de módulo
LR10-102WJNW-R/Y/G 1 24V CD Sin Rojo, Ámbar/ Rojo, Verde
LR10-202WJNW-RY/RG 2 Rojo, Ámbar/ Rojo, Verde
LR10-302WJNW-RYG 3 Rojo, Ámbar, Verde
LR10-402WJNW-RYGB 4 Rojo, Ámbar, Verde, Azul
LR10-502WJNW-RYGBC 5 Rojo, Ámbar, Verde, Azul, Blanco
LR10-1M2WJNW-R/Y/G 1 100-240V CA Rojo, Ámbar/ Rojo, Verde
LR10-2M2WJNW-RY/RG 2 Rojo, Ámbar/ Rojo, Verde
LR10-3M2WJNW-RYG 3 Rojo, Ámbar, Verde
LR10-4M2WJNW-RYGB 4 Rojo, Ámbar, Verde, Azul
LR10-5M2WJNW-RYGBC 5 Rojo, Ámbar, Verde, Azul, Blanco
LR10-102WJBW-R/Y/G 1 24V CD Con Rojo, Ámbar/ Rojo, Verde
LR10-202WJBW-RY/RG 2 Rojo, Ámbar/ Rojo, Verde
LR10-302WJBW-RYG 3 Rojo, Ámbar, Verde
LR10-402WJBW-RYGB 4 Rojo, Ámbar, Verde, Azul
LR10-502WJBW-RYGBC 5 Rojo, Ámbar, Verde, Azul, Blanco
LR10-1M2WJBW-R/Y/G 1 100-240V CA Rojo, Ámbar/ Rojo, Verde
LR10-2M2WJBW-RY/RG 2 Rojo, Ámbar/ Rojo, Verde
LR10-3M2WJBW-RYG 3 Rojo, Ámbar, Verde
LR10-4M2WJBW-RYGB 4 Rojo, Ámbar, Verde, Azul
LR10-5M2WJBW-RYGBC 5 Rojo, Ámbar, Verde, Azul, Blanco
LR10-302WMNW-RYG 3 24V CD Sin Rojo, Ámbar, Verde
LR10-02WJNW 0 24V CD Sin Sin
LR10-M2WJNW 0 100-240V CA Sin Sin
LR10-WMNW 0 24V CD Sin Sin

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

LR10  

LR10  

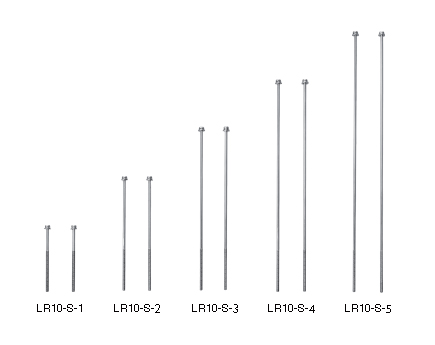

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

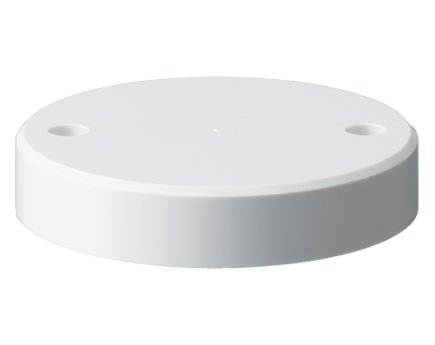

																Headcover
GA0001577-F1 1

																Mounting Gasket
GA0001587-F1 1

																Gasket
GA0001588-F1 2~7  Depends on the number of tiers.
