Torreta de Senalización IO-LINK
LB6-IL

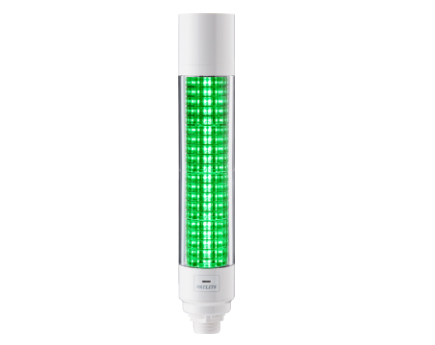

Torreta de señalización IO-Link LED Multicolor Programable
- IO-Link
- Φ60
- Continuo
- encendido
- ntermitente
- Alarms
- 88dB
- Bajo techo
- IP65
- Torre de señal
- Multicolor (21 colores)
Características del producto
3 modos de funcionamiento para cubrir numerosas aplicaciones
Modo Simple
Visualización del estado del equipo
Divide sin esfuerzo el área de iluminación entre 1 y 5 niveles y configura los colores y patrones de destello de cada nivel.
Modo Indicación de Nivel
Visualización de información de nivel del tanque y temperatura
Se puede activar un patrón de iluminación predefinido dependiendo del nivel del tanque.
Muestra fácilmente el momento de reabastecimiento de material y los cambios de estado de la máquina.
Modo de Animación
Visualización del Takt-Time del proceso de fabricación
Visualiza el tiempo transcurrido cambiando los colores predefinidos de abajo hacia arriba o de arriba hacia abajo.
Conexión sencilla que reduce notablemente las horas-hombre
Conecte sin esfuerzo la LB6 con solo un cable IO-Link sin necesidad de herramientas.
La LB6 vuelve automáticamente a los ajustes predeterminados de fábrica cuando se conecta un cable de reemplazo.
Diversas indicaciones son posibles con nuestra herramienta de configuración única y sencilla.
Guía de Conexión de IO-Link
- Haz clic aquí para una guía de conexión de IO-Link con "LioN-X IO-Link Maestro Multiprotocolo" de BELDEN Inc.
(Por favor, ponte en contacto con BELDEN Inc. para cualquier consulta sobre este documento)

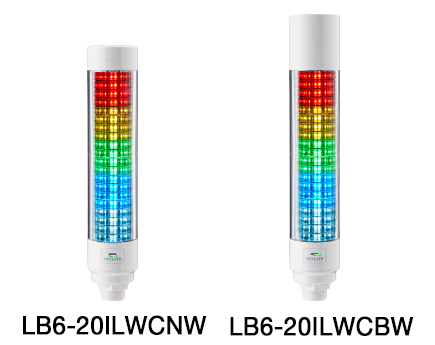

Configuración del número de modelo
Modelo | Alarma |
---|---|
LB6-20ILWCBW | Luz Alarma |
LB6-20ILWCNW | Sin Alarma |
Modelo | Alarma |
---|---|
LB6-20ILWCBW | Luz Alarma |
LB6-20ILWCNW | Sin Alarma |
Patron de iluminación
Patron de iluminación
Modo Simple Modo monitoreo de nivel Modo de animación
Catálogo
>>Catálogo
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
-
2D_CAD[dxf]
-
3D_CAD[IGS]
-
3D_CAD[STEP]
-
3D_CAD[x_t]
Especificaciones del producto
Piezas de repuesto
LB6-IL
LB6-IL
Piezas de repuesto
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
|

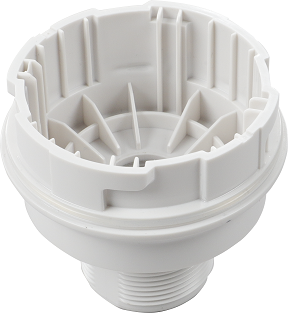

B32310072-7F1 | 1 | ||||
|

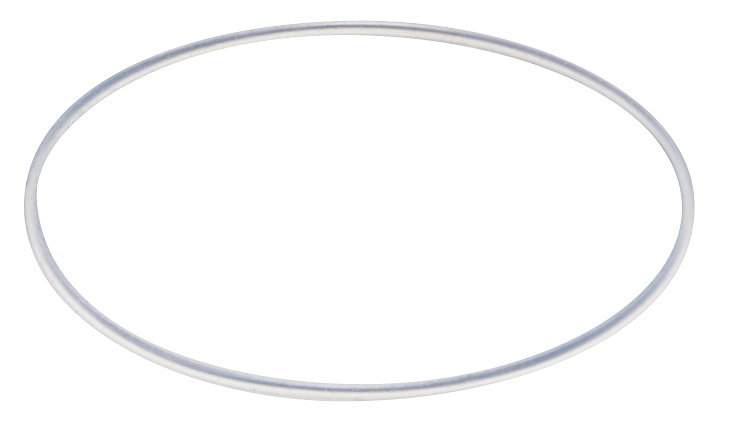

B25110067-F1 | 2 | ||||
|
B22202089-7F1 | 1 |
Kit includes O-ring, Waterproof sheet and M30 Nut |
