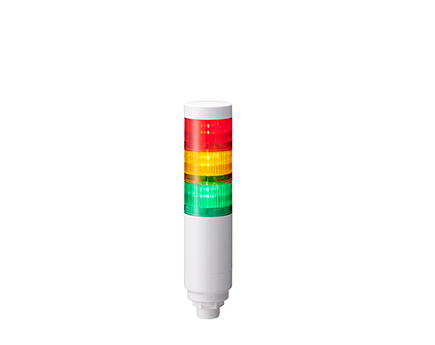

Baliza de señalización
Serie LR6 de Módulos LED (Desconexión rápida M12)

Conexión sencilla con especificaciones de conector M12 y optimización de horas de trabajo. El diseño confiable y la adaptabilidad ambiental hacen que las Luz de Señal de la serie Φ60 LR6 sean adecuadas para diversas aplicaciones.

【¿Qué es el conector M12?】 IEC 61076-2-101
Un conector circular robusto para uso industrial, que proporciona un rendimiento impermeable y resistente al polvo, adecuado para conexiones de señal y energía.
Compatible con diversas aplicaciones, garantiza una transmisión estable de señales y energía.

  • M12
  • Torre de señal
  • Φ60
  • Continuo encendido
  • Alarms
  • Bajo techo
  • Rojo
  • Ámbar
  • Verde
  • Azul
  • Blanco
  • Baliza de señalización Serie LR6 de Módulos LED (Desconexión rápida M12)
  • Baliza de señalización Serie LR6 de Módulos LED (Desconexión rápida M12)
  • Baliza de señalización Serie LR6 de Módulos LED (Desconexión rápida M12)
  • Baliza de señalización Serie LR6 de Módulos LED (Desconexión rápida M12)
  • Baliza de señalización Serie LR6 de Módulos LED (Desconexión rápida M12)
  • Baliza de señalización Serie LR6 de Módulos LED (Desconexión rápida M12)
  • Baliza de señalización Serie LR6 de Módulos LED (Desconexión rápida M12)
  • Baliza de señalización Serie LR6 de Módulos LED (Desconexión rápida M12)

El cableado simplificado reduce significativamente el tiempo de instalación

Reducir la carga de trabajo de cableado durante la instalación del equipo.

Ahorre tiempo y esfuerzo con un solo cable M12, lo que permite una conexión y desconexión rápida y eficiente.

Reducción de la carga de trabajo de instalación durante la implementación de equipos

Sin necesidad de cajas de relés ni mantenimiento.

El conector M12 hermético elimina la necesidad de cajas de relés, optimizando el mantenimiento y el recableado.

No se requiere caja de repetidor, lo que reduce el número de componentes.

Evitar cableado incorrecto.

Con un solo cable para la instalación y el desmontaje, el M12 garantiza una conexión correcta y sin errores.

¡No se requiere preprocesamiento! El cableado simplificado evita errores de conexión.

Disposición de pines del conector M12

Conector de 4 pines (macho)
Módulo Acústico Transmisor WD
No compatible No compatible
Conector de 5 pines (macho)
Módulo Acústico Transmisor WD
Compatible No compatible
Conector de 8 pines (macho)
Módulo Acústico Transmisor WD
Compatible Compatible

Nota

  • Para los modelos de 4 y 5 pines, no se pueden utilizar los Modulos LED estándar de color Azul, Blanco y Multicolor.
    Utilice Modulos LED Azul y Blanco personalizados.
  • El cable no está incluido con este producto.

Uso de Modulos LED azules y blancos con modelos de 4 o 5 pines

Para 3 luces: Rojo, Ámbar, Azul | Use el cable verde para encender el LED azul

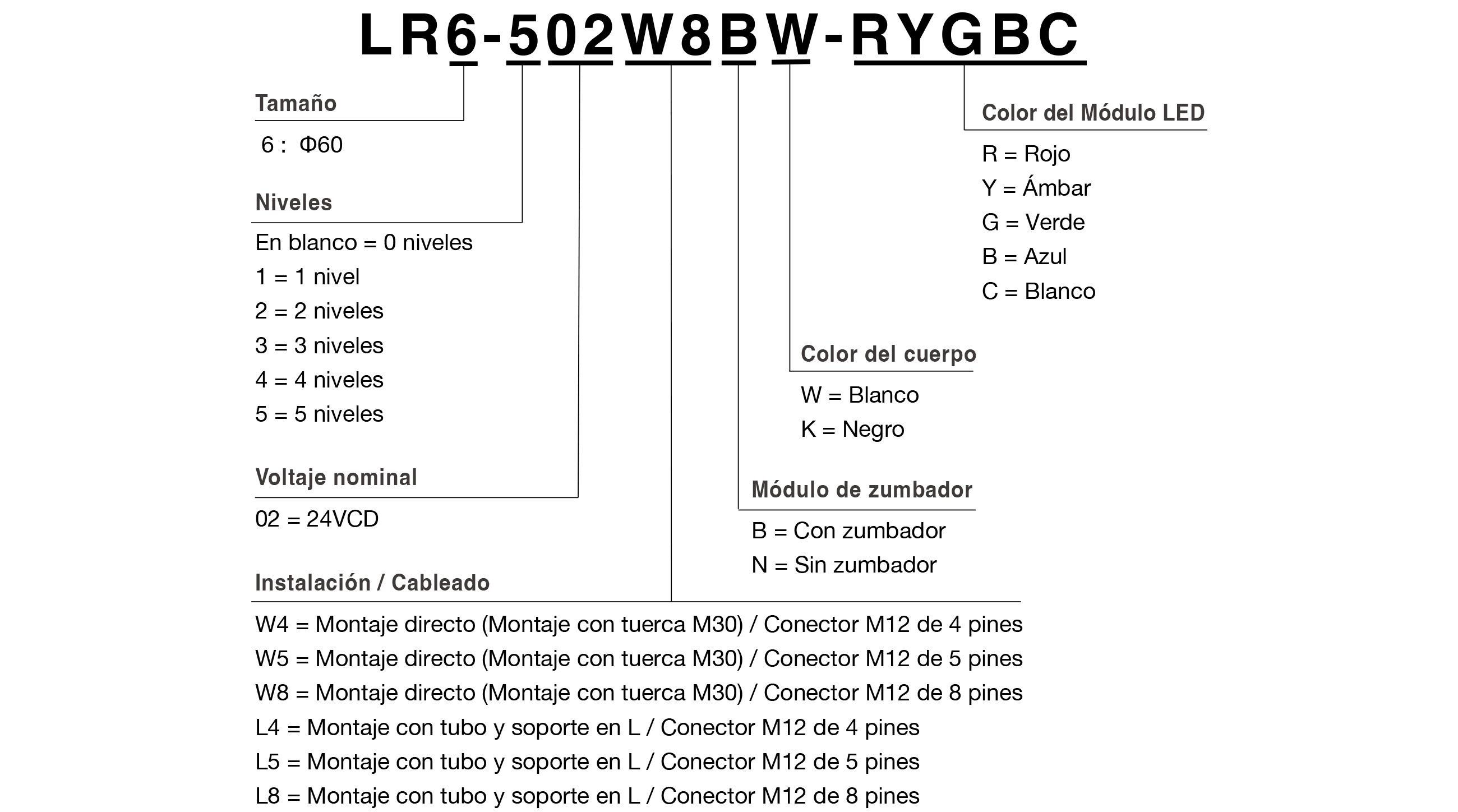

Código de Modelo

Lista de Productos

Especificación de Conector M12 de 4 Pines - Producto Ensamblado

Modelo Niveles Tensión nominal Montaje Cableado Zumbador Transmisor WD Color del cuerpo Color del módulo LED
LR6-102W4NW-R 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Blanco Rojo
LR6-102W4NW-Y 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Blanco Ámbar
LR6-102W4NW-G 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Blanco Verde
LR6-202W4NW-RY 2 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Blanco Rojo, Ámbar
LR6-202W4NW-RG 2 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Blanco Rojo, Verde

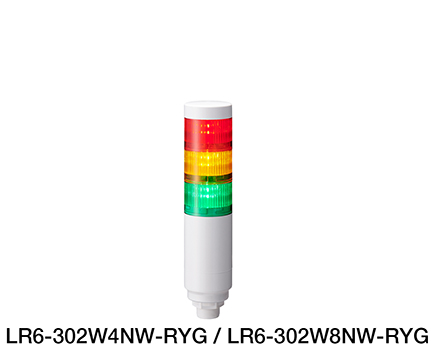

LR6-302W4NW-RYG 3 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Blanco Rojo, Ámbar, Verde

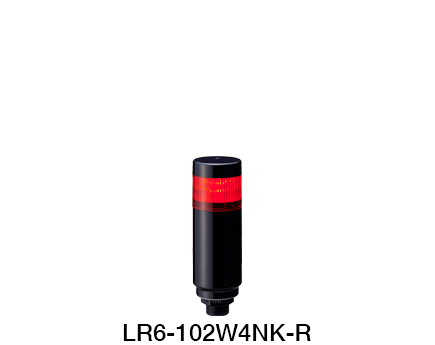

LR6-102W4NK-R 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Negro Rojo
LR6-102W4NK-Y 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Negro Ámbar
LR6-102W4NK-G 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Negro Verde
LR6-202W4NK-RY 2 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Negro Rojo, Ámbar
LR6-202W4NK-RG 2 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Negro Rojo, Verde
LR6-302W4NK-RYG 3 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 4 Pines Sin zumbador No compatible Negro Rojo, Ámbar, Verde

Especificación del Conector M12 de 5 Pines - Producto Ensamblado

Modelo Niveles Tensión nominal Montaje Cableado Zumbador Transmisor WD Color del cuerpo Color del módulo LED

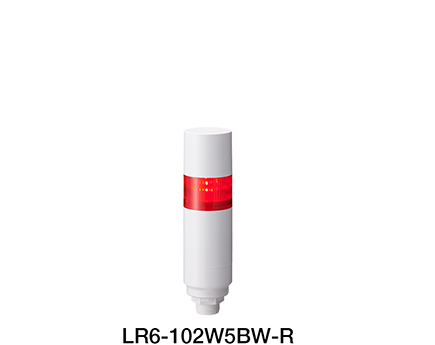

LR6-102W5BW-R 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Blanco Rojo
LR6-102W5BW-Y 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Blanco Ámbar
LR6-102W5BW-G 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Blanco Verde
LR6-202W5BW-RY 2 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Blanco Rojo, Ámbar
LR6-202W5BW-RG 2 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Blanco Rojo, Verde
LR6-302W5BW-RYG 3 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Blanco Rojo, Ámbar, Verde
LR6-102W5BK-R 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Negro Rojo
LR6-102W5BK-Y 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Negro Ámbar
LR6-102W5BK-G 1 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Negro Verde
LR6-202W5BK-RY 2 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Negro Rojo, Ámbar
LR6-202W5BK-RG 2 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Negro Rojo, Verde

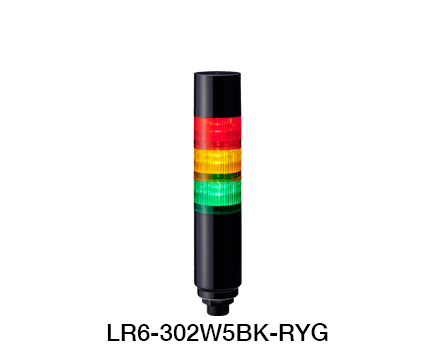

LR6-302W5BK-RYG 3 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 5 Pines Con zumbador No compatible Negro Rojo, Ámbar, Verde

Especificación de Conector M12 de 8 Pines - Unidad del Cuerpo

Modelo Niveles Tensión nominal Montaje Cableado Zumbador Transmisor WD Color del cuerpo Color del módulo LED

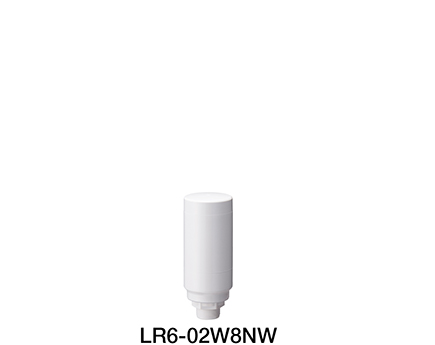

LR6-02W8NW 0 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Sin zumbador Compatible Blanco -
LR6-02W8NK 0 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Sin zumbador Compatible Negro -

Especificación de Conector M12 de 8 Pines - Unidad Ensamblada

Modelo Niveles Tensión nominal Montaje Cableado Zumbador Transmisor WD Color del cuerpo Color del módulo LED
LR6-302W8NW-RYG 3 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Sin zumbador Compatible Blanco Rojo, Ámbar, Verde
LR6-402W8NW-RYGB 4 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Sin zumbador Compatible Blanco Rojo, Ámbar, Verde, Azul
LR6-502W8NW-RYGBC 5 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Sin zumbador Compatible Blanco Rojo, Ámbar, Verde, Azul, Blanco
LR6-402W8BW-RYGB 4 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Con zumbador Compatible Blanco Rojo, Ámbar, Verde, Azul

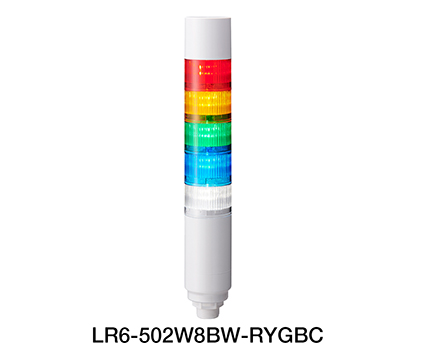

LR6-502W8BW-RYGBC 5 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Con zumbador Compatible Blanco Rojo, Ámbar, Verde, Azul, Blanco
LR6-402W8NK-RYGB 4 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Sin zumbador Compatible Negro Rojo, Ámbar, Verde, Azul

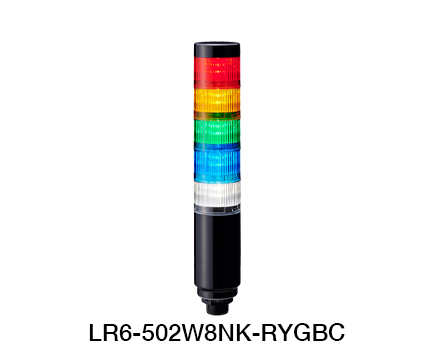

LR6-502W8NK-RYGBC 5 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Sin zumbador Compatible Negro Rojo, Ámbar, Verde, Azul, Blanco
LR6-402W8BK-RYGB 4 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Con zumbador Compatible Negro Rojo, Ámbar, Verde, Azul
LR6-502W8BK-RYGBC 5 24V c.c. Montaje directo (Montaje con tuerca M30) Conector M12 de 8 Pines Con zumbador Compatible Negro Rojo, Ámbar, Verde, Azul, Blanco

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

LR6-W4 / W5 / W8  

LR6-W4 / W5 / W8  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover
B32310072-7F1 1

																Filter Sheet: LR6 (5 pieces)
B25310067-6F1 1-5: Depends on the number of tiers.

																O-ring: LR6 (5 pieces)
B25110067-F1 2~7 Depends on the number of tiers.

Package contains 5 pieces.
