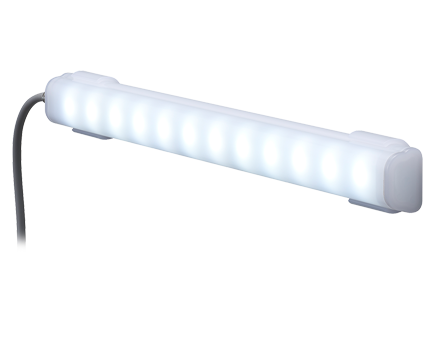

Lampara de trabajo LED - Resistente y Santiraria
CLA-02
Ideal para tableros eléctricos, así como plantas de alimentos y farmacéuticas, esta lámpara de trabajo LED con certificación IP67/IP69K y ECOLAB soporta lavado a alta presión, limpieza química y procesos de sanitización.
※Las unidades incluyen soportes SZW-301
- 100/200/300/600/900
- Iluminación LED
- Bajo techo
- IP66
- IP67
- IP69K
- Luz de día
- Ámbar
Características del producto
Alta luminosidad y mejor eficiencia energética
Construcción resistente con excelente distribución de la luz

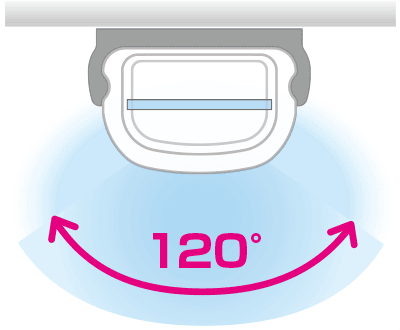

Comparado con modelos anteriores: flujo luminoso total +65 %, iluminación +71 %*. El cuerpo blanco lechoso sin uniones proporciona una luz uniforme en un ángulo de 120°. La eficacia luminosa ha mejorado notablemente, convirtiendo al CLA-02 en una luminaria LED brillante y de bajo consumo.
Basado en 300 mm, luz día
Distribución de iluminación (CLA3, a 1 m)
Valores calculados; pueden variar de las mediciones reales.

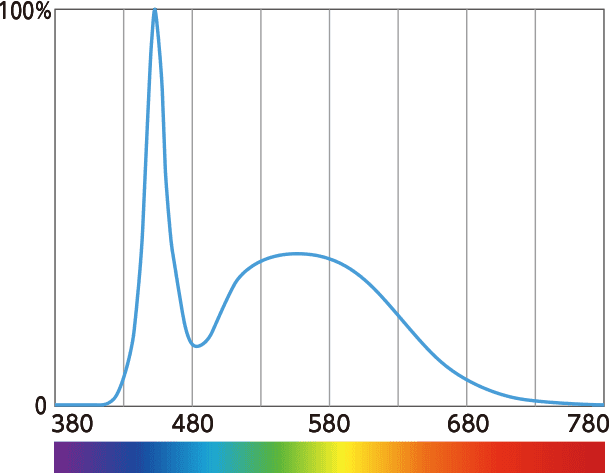

Distribución espectral
(intensidad relativa)
Longitud de onda (nm)
Gran resistencia y diseño higiénico
Soporta lavado a alta presión/alta temperatura, desinfección química y esterilización
IP67/IP69K
El cuerpo de policarbonato resistente a impactos evita rupturas y la entrada de contaminantes. Rango de operación: −40 °C a +60 °C. Con grado de protección IP69K, es ideal para cuartos fríos y equipos que requieren lavado con agua caliente a presión.
- Prueba de evaluación ECOLAB superada*
- Resistente a H2O2
Compatible con distintos detergentes y esterilización con peróxido de hidrógeno

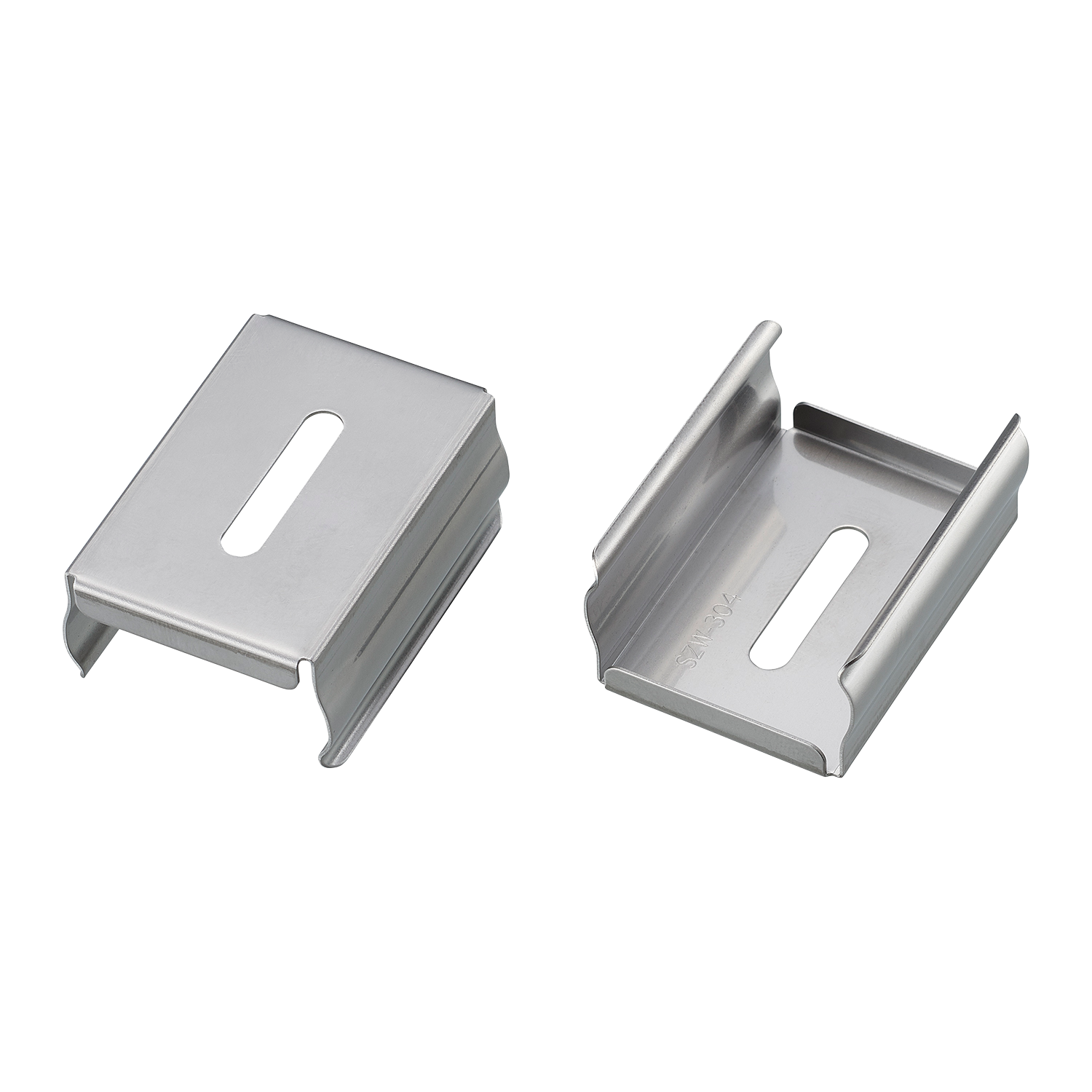

Probado y aprobado con los agentes listados (con soporte de acero inoxidable SUS SZW-304)
| Categoría | Producto | Concentración |
|---|---|---|
| Detergente alcalino | Topaz MD6 | 5% |
| Detergente ácido | Topactive 500 | 6% |
| Detergente alcalino clorado | P3-Topax 66 | 3% |
| Desinfectante ácido oxidante | Topactive OKTO | 3% |
| Detergente neutro | P3-Topax 990 | 3% |
Instalación rápida y menos cableado

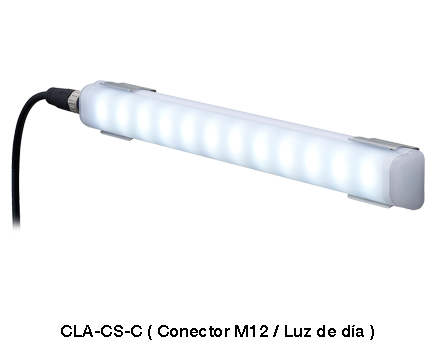

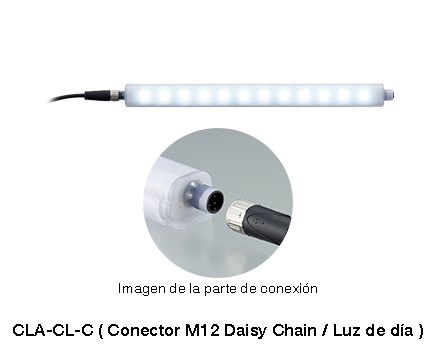

Además de la conexión con cable (tipo JS), el CLA-02 ofrece conector M12 (tipo CS) y conexión en serie M12 (tipo CL), lo que reduce errores y tiempo de instalación.

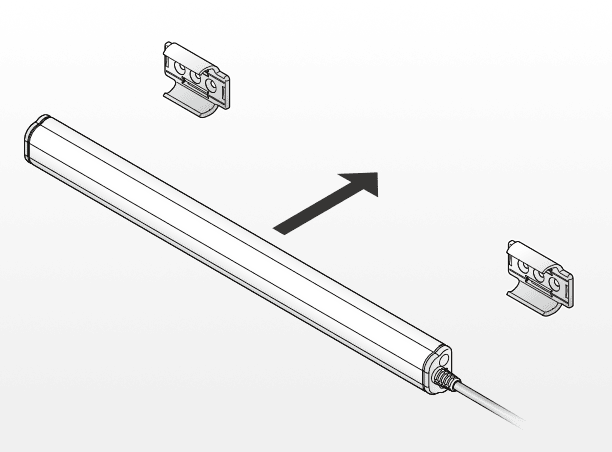

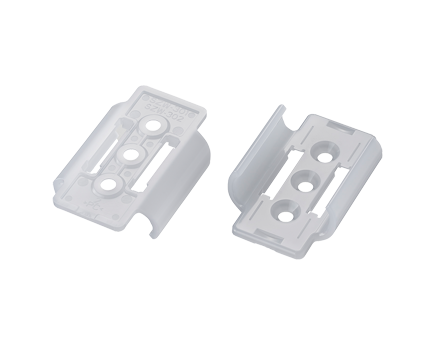

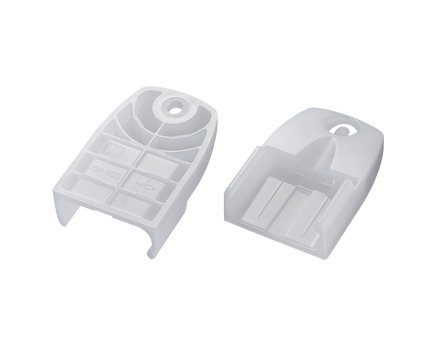

El cuerpo delgado se instala fácilmente con el soporte trasero incluido (SZW-301). También disponibles soportes magnéticos y de acero inoxidable (SUS) opcionales.

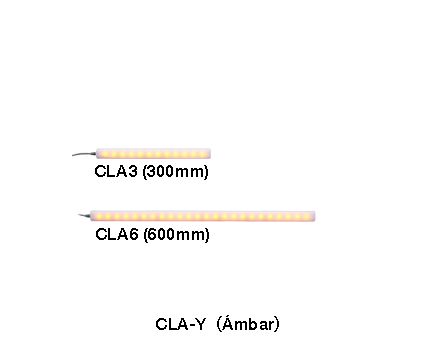

LED ámbar para aplicaciones en semiconductores
El CLA-02 Ámbar está diseñado para procesos de fotolitografía en la fabricación de semiconductores. Con un pico de 590 nm y casi sin emisión azul (430–490 nm), es seguro para la iluminación en cuartos limpios.

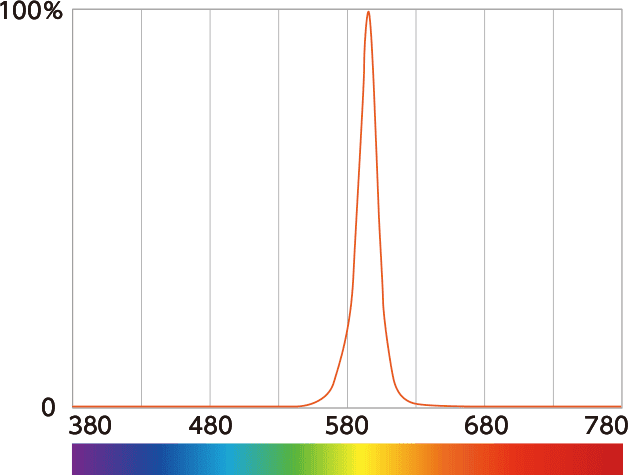

Distribución espectral
(intensidad relativa)
Longitud de onda (nm)
Aplicaciones
Luz uniforme para mejorar la operación

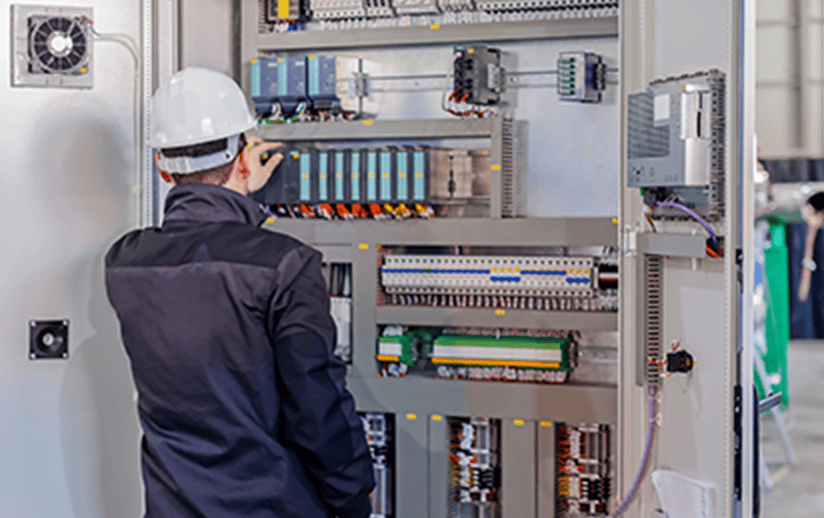

Tablero de control
- Luz homogénea gracias al cuerpo blanco lechoso
- Menos cableado con conexión en serie M12

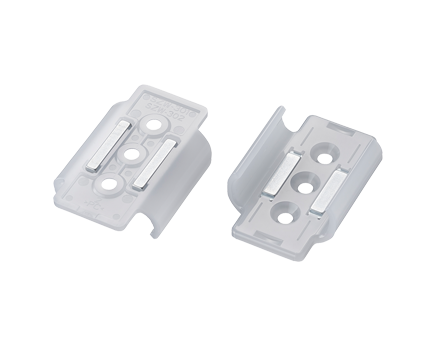

- Instalación sencilla en el tablero con soporte magnético opcional SZW-302
Iluminación resistente para control higiénico

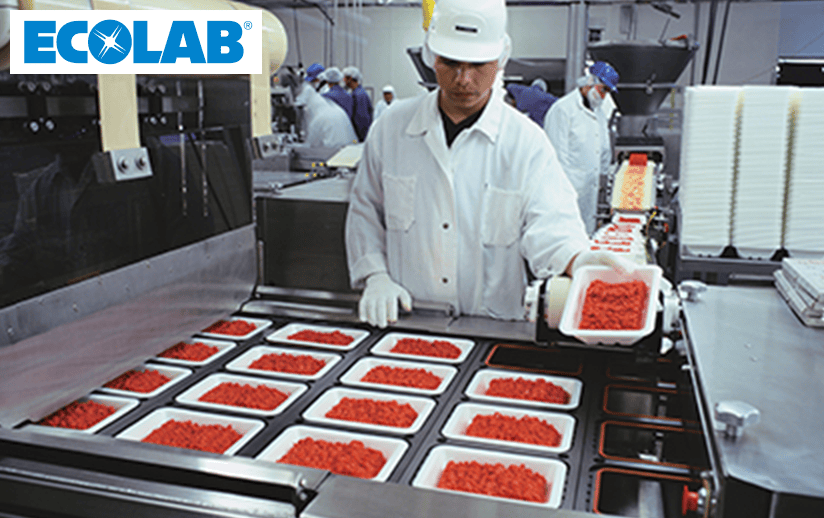

Línea de procesamiento de alimentos
- Protección IP69K para lavado a alta presión y temperatura
- Resistente a H2O2
Si se emplean detergentes alcalinos, confirmar compatibilidad antes de usarlos.

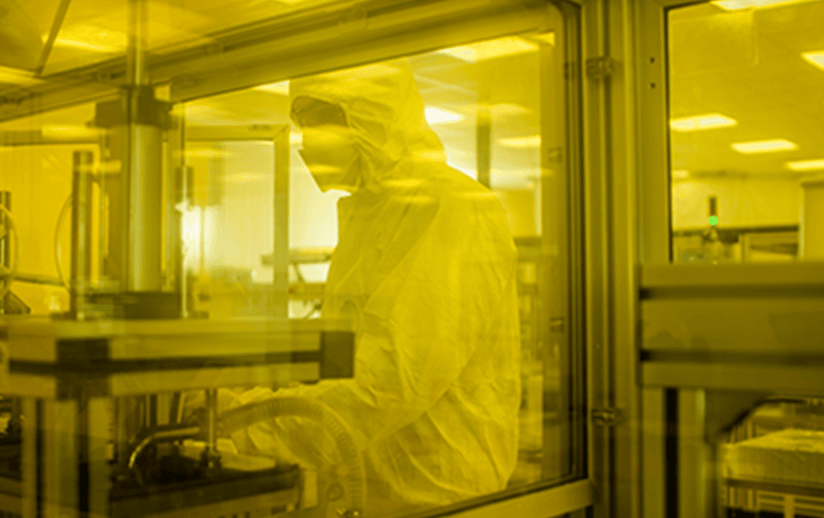

Previene exposición no deseada en fotolitografía
Fábricacación de semiconductores
- Espectro de emisión con pico en 590 nm
- Dos tamaños: 300 mm, 600 mm
- Flujo luminoso: 140 lm (300 mm), 280 lm (600 mm)
Configuración del número de modelo
Código de Modelo
Línea de Productos
| Modelo | Longitud del área iluminada | Voltaje nominal | Tipo de cableado | Color de luz |
|---|---|---|---|---|
| CLA1-02JSN-C | 100mm | 24V CD | Cable | Luz de día |
| CLA1-02CSN-C | 100mm | 24V CD | Conector M12 (4 pines) | Luz de día |
| CLA2-02JSN-C | 200mm | 24V CD | Cable | Luz diurna |
| CLA2-02CSN-C | 200mm | 24V CD | Conector M12 (4 pines) | Luz de día |
| CLA3-02JSN-C | 300mm | 24V CD | Cable | Luz de día |
| CLA3-02CSN-C | 300mm | 24V CD | Conector M12 (4 pines) | Luz de día |
| CLA3-02CLN-C | 300mm | 24V CD | Conector M12 tipo Daisy Chain | Luz de día |
| CLA3-02JSN-Y | 300mm | 24V CD | Cable | Ámbar |
| CLA6-02JSN-C | 600mm | 24V CD | Cable | Luz de día |
| CLA6-02CSN-C | 600mm | 24V CD | Conector M12 (4 pines) | Luz de día |
| CLA6-02JSN-Y | 600mm | 24V CD | Cable | Ámbar |
| CLA9-02JSN-C | 900mm | 24V CD | Cable | Luz de día |
| CLA9-02CSN-C | 900mm | 24V CD | Conector M12 (4 pines) | Luz de día |
Catálogo
>>Catálogo
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de instrucciones de Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
-
2D CAD [dxf]
-
3D_CAD［IGS］(Conector M12 tipo Daisy Chain)
-
3D_CAD［STEP］(Conector M12 tipo Daisy Chain)
-
3D_CAD［x_t］(Conector M12 tipo Daisy Chain)
Especificaciones del producto
