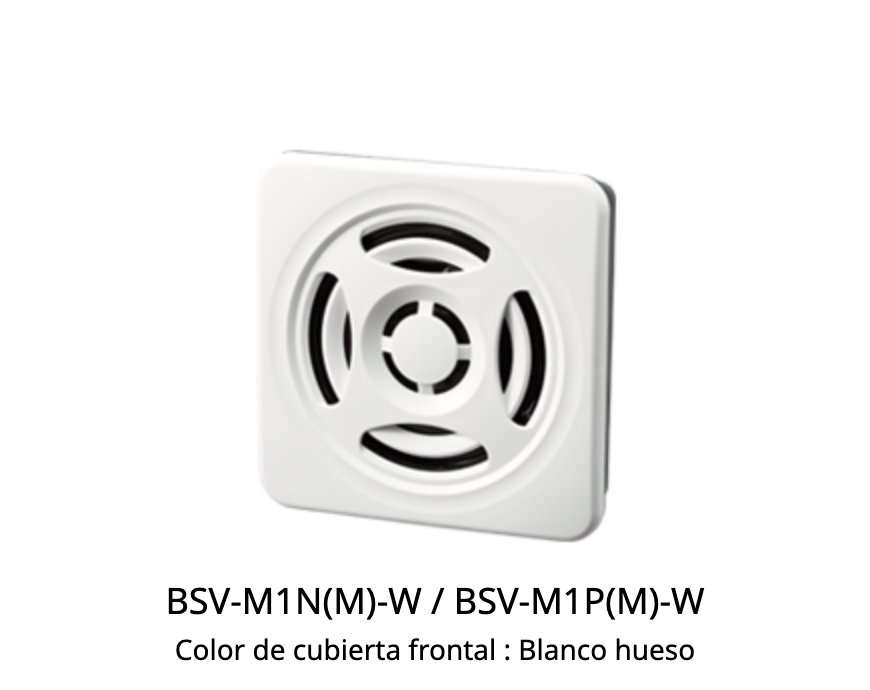

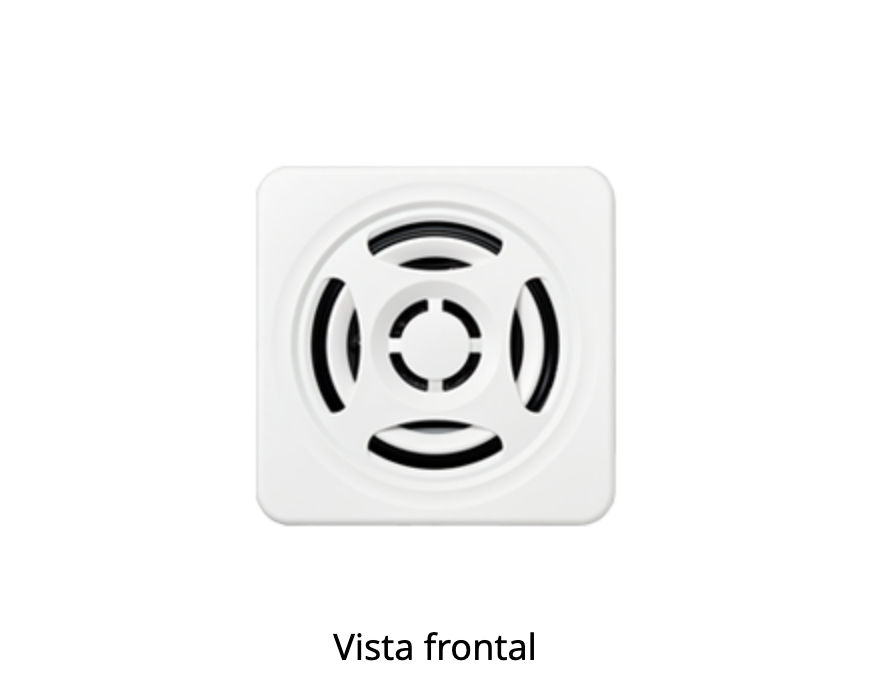

Sintetizador de Voz
BSV
Sintetizador de Voz con dos opciones de montaje: en panel o en pared.
19.9 mm de profundidad y volumen de hasta 103 dB. Configure libremente hasta 15 pistas de mensajes, alarmas y melodías mediante USB Type-C y PATLITE Audio Builder.
- control de contacto
- USB (alimentación de bus)
- □75
- Anunciador mp3
- Alarms
- Melodía
- Voz
- 99dB (Montaje en panel)
- 103dB (Montaje en pared)
- en exteriores (Montaje en panel)
- Bajo techo
- IP54 (Montaje en panel)
- IP20 (Montaje en pared)
Características del producto
Características principales

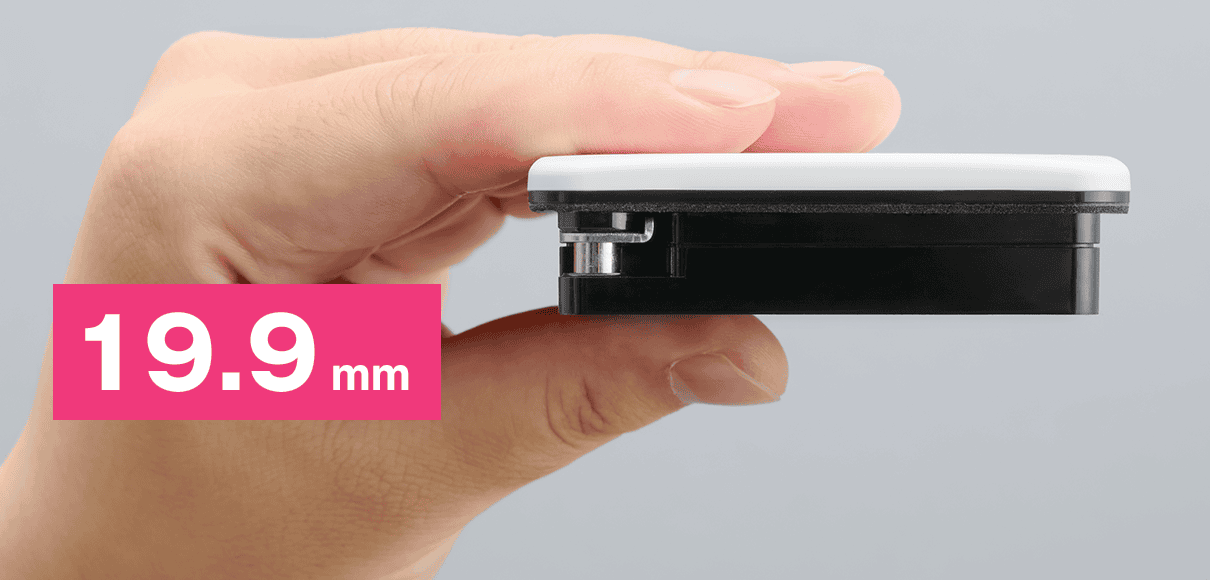

Diseño delgado con 19.9 mm de profundidad para ahorrar espacio
Con una profundidad de solo 19.9 mm, este dispositivo compacto emite avisos acústicos de gran volumen. Se instala fácilmente incluso en espacios reducidos de tableros de control o paredes.
Dos opciones de montaje según la instalación y gran volumen de hasta 103 dB
Admite montaje en panel y en pared, con niveles de presión sonora de 99 dB y 103 dB*1 , respectivamente. El grado de protección es IP54 en panel e IP20 en pared. El montaje en panel también permite la instalación en exteriores*2 . Puede montarse en posición vertical, lateral o invertida.

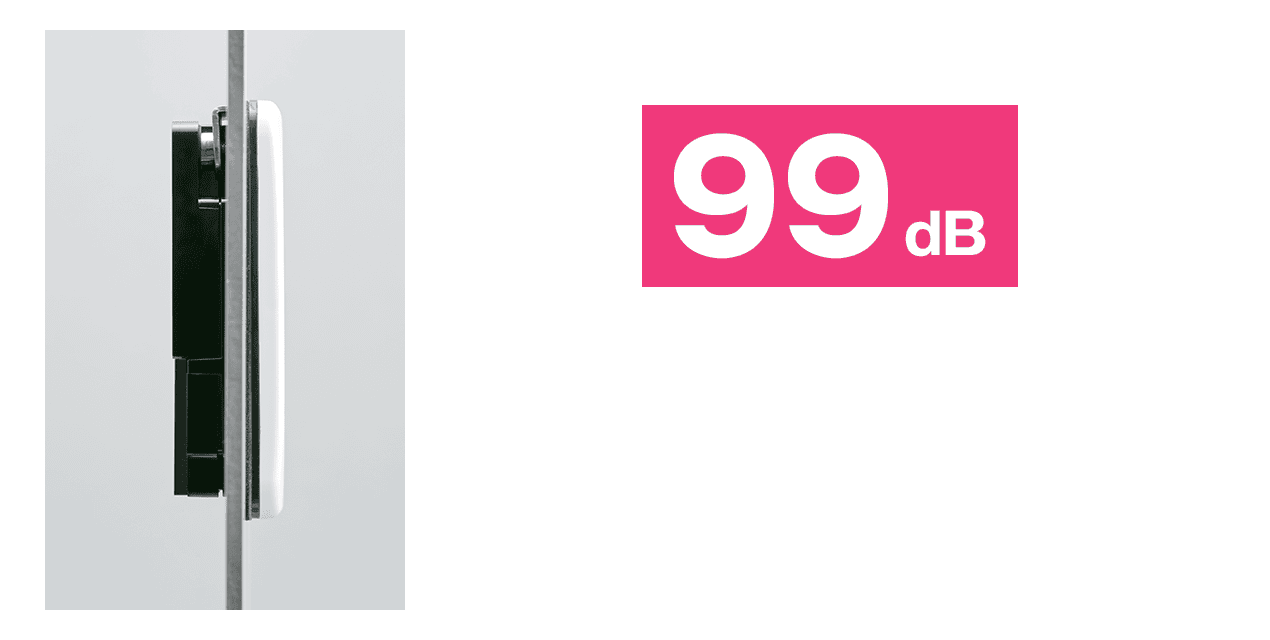

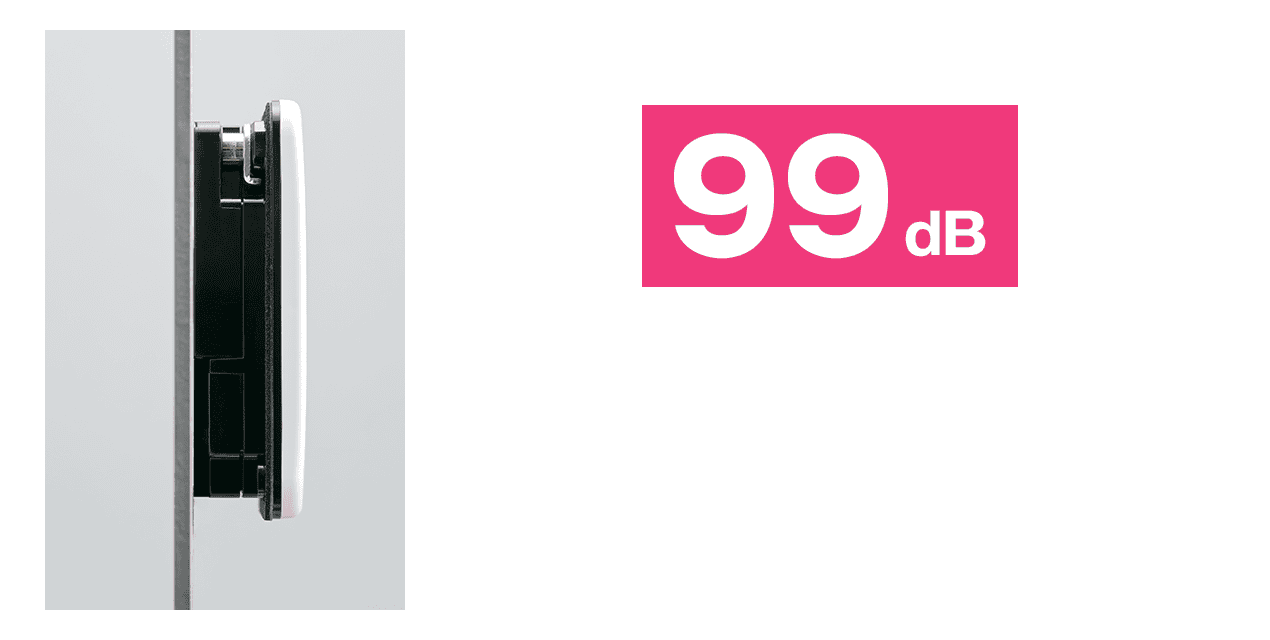

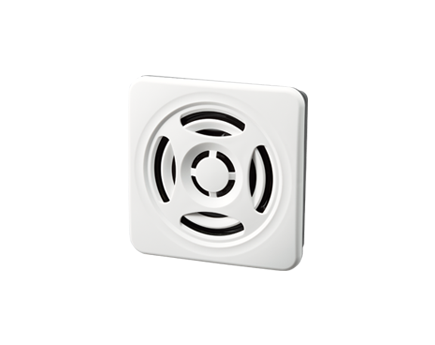

Montaje en panel

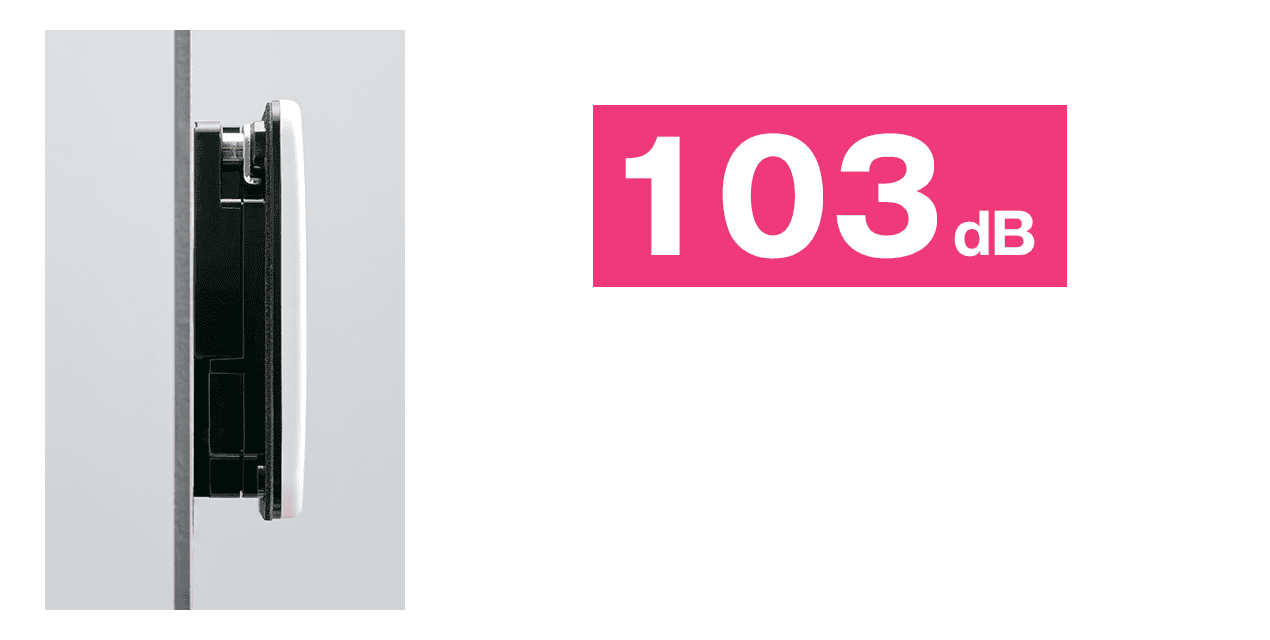

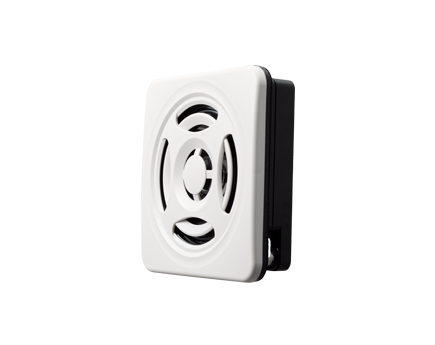

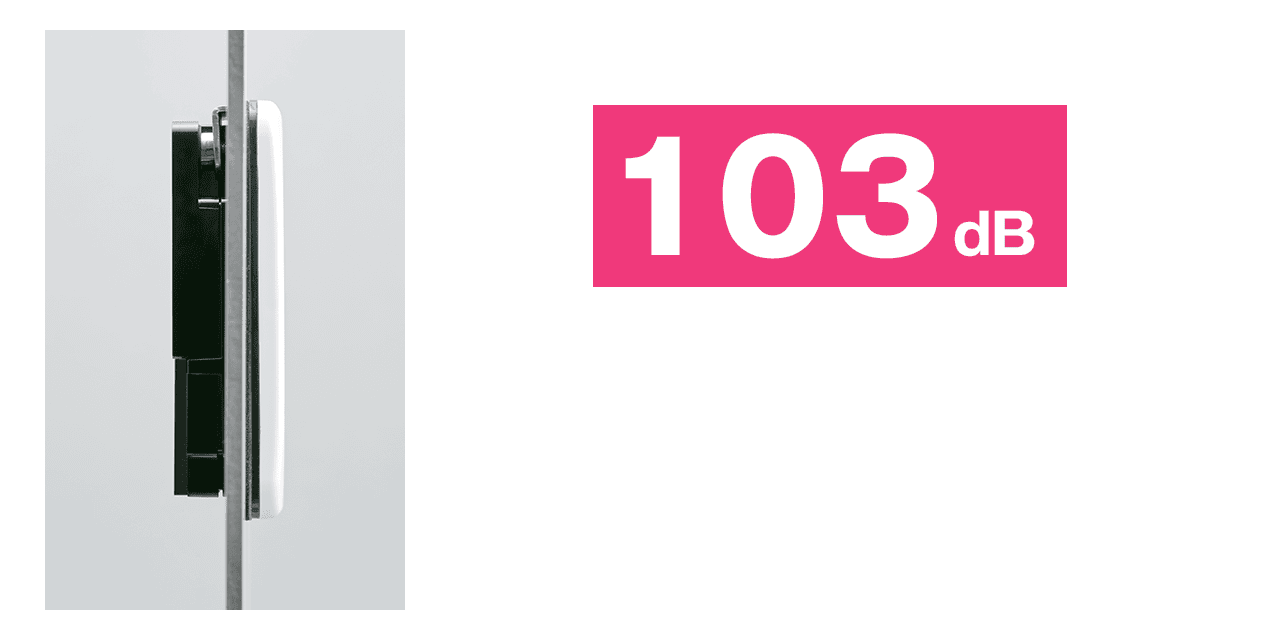

Montaje en pared

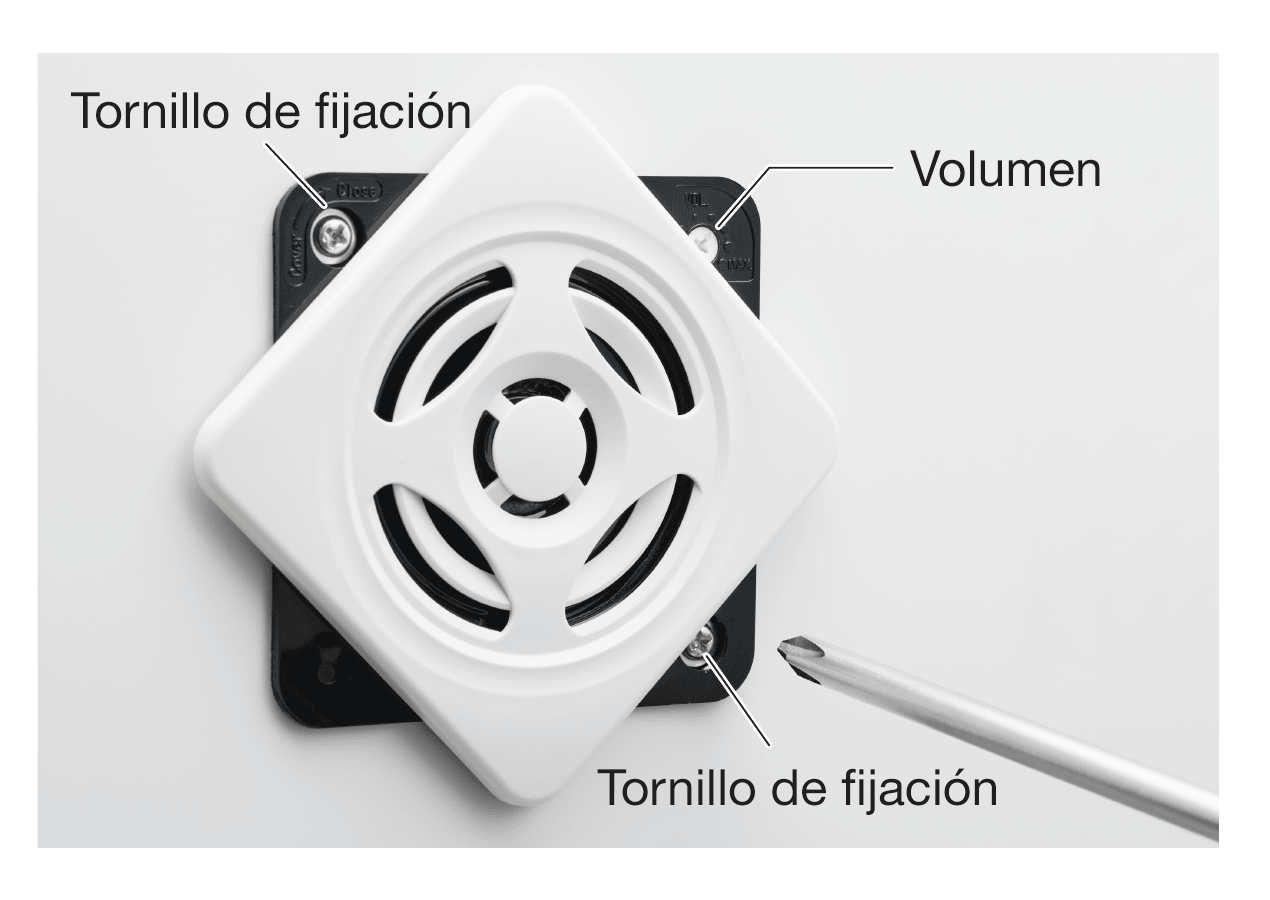

Bloqueo y control de volumen frontales sin acceder a la parte posterior del panel
La instalación y el ajuste del volumen se realizan por delante. Basta con girar los tornillos de fijación para bloquear el dispositivo, sin acceder a la parte posterior del panel. Las dimensiones de montaje son □68 mm y el grosor de panel admisible es de 1–3.5 mm*3 .
Montaje y ajuste del volumen desde el frontal

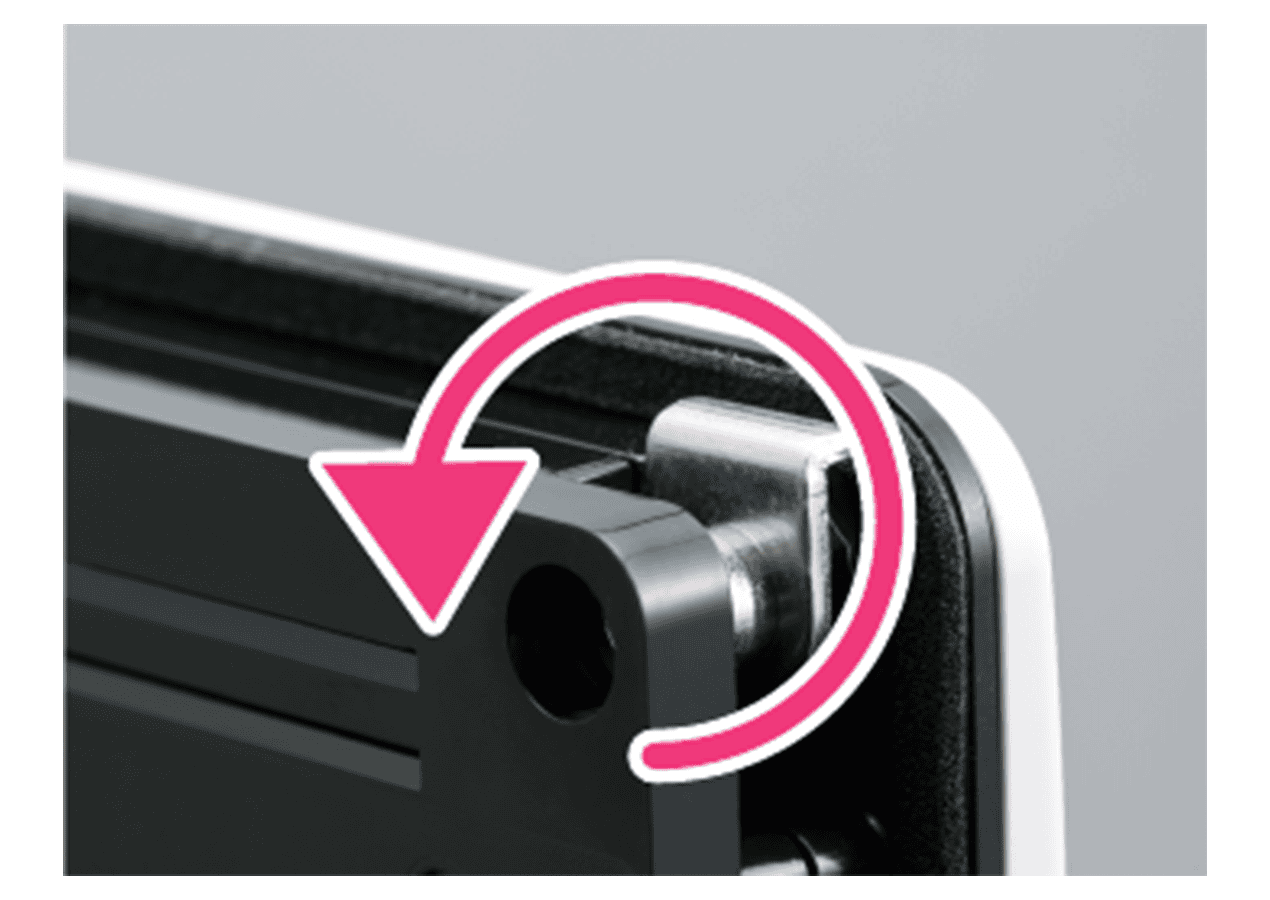

Girar los tornillos de fijación para bloquear
Resistencia a vibraciones de 70 m/s² para un funcionamiento estable con vibraciones e interferencias electromagnéticas
Ofrece una resistencia a vibraciones de 70 m/s² y cumple EN12895, la norma de compatibilidad electromagnética para vehículos industriales*4 . Funciona de forma estable en entornos con vibraciones e interferencias electromagnéticas, como los de montacargas y vehículos de guiado automático*5 .
Alertar con alarmas, informar con mensajes
Alarmas predefinidas: 4 sonidos con entrada por bits o 15 con entrada binaria
Al cambiar el modo de entrada CH, se pueden seleccionar 4 sonidos con entrada por bits o 15 sonidos con entrada binaria. El ajuste de fábrica es la reproducción de 4 sonidos por bits. Para utilizar 15 sonidos, configure el modo de entrada CH como binario.
Configuración flexible de reproducción para un máximo de 15 pistas

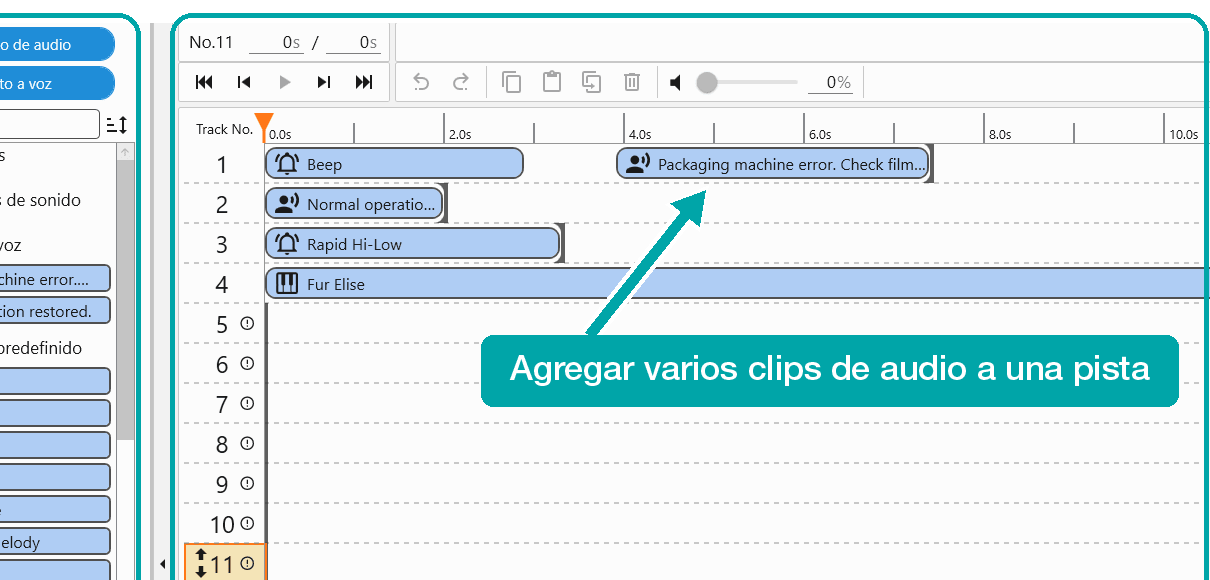

Configure libremente hasta 15 pistas. Se pueden colocar varios clips de audio en una pista, por ejemplo una alarma seguida de un mensaje o el mismo mensaje reproducido consecutivamente en varios idiomas.
Las pistas registradas de fábrica se indican a continuación*6 .
| No. | Track | Binary Input | |||
|---|---|---|---|---|---|
| CH1 | CH2 | CH3 | CH4 | ||
| 01 | Chime | ✔︎ | - | - | - |
| 02 | Beep | - | ✔︎ | - | - |
| 03 | Stutter | ✔︎ | ✔︎ | - | - |
| 04 | Bell | - | - | ✔︎ | - |
| 05 | Yelp | ✔︎ | - | ✔︎ | - |
| 06 | Rapid Hi-Low | - | ✔︎ | ✔︎ | - |
| 07 | Melody Chime | ✔︎ | ✔︎ | ✔︎ | - |
| 08 | Synthesized Piano | - | - | - | ✔︎ |
| 09 | Synthesized Bell | ✔︎ | - | - | ✔︎ |
| 10 | Stutter + Bell | - | ✔︎ | - | ✔︎ |
| 11 | Sweep Sound | ✔︎ | ✔︎ | - | ✔︎ |
| 12 | Call Sign | - | - | ✔︎ | ✔︎ |
| 13 | Inverted Reveille | ✔︎ | - | ✔︎ | ✔︎ |
| 14 | Galactic Motor | - | ✔︎ | ✔︎ | ✔︎ |
| 15 | Two Tone | ✔︎ | ✔︎ | ✔︎ | ✔︎ |
Cree mensajes para su lugar de trabajo con PATLITE Audio Builder
El software específico PATLITE Audio Builder permite crear mensajes propios adaptados al entorno de instalación y sustituir libremente las pistas de fábrica. Configure la reproducción combinada de alarmas y mensajes, también en varios idiomas, reduciendo el trabajo y el costo de registrar contenidos de audio*7 .
- Selección de archivos de audio: utilice sus archivos MP3 y WAV.
- Conversión de texto a voz: cree sus propios mensajes con TTS (Text to Speech).
- Alarmas / melodías predefinidas: elija entre 35 alarmas y 56 melodías integradas para modificar la reproducción.
- Configuración del dispositivo: conecte el producto a un PC para configurar funciones y realizar una reproducción de demostración.

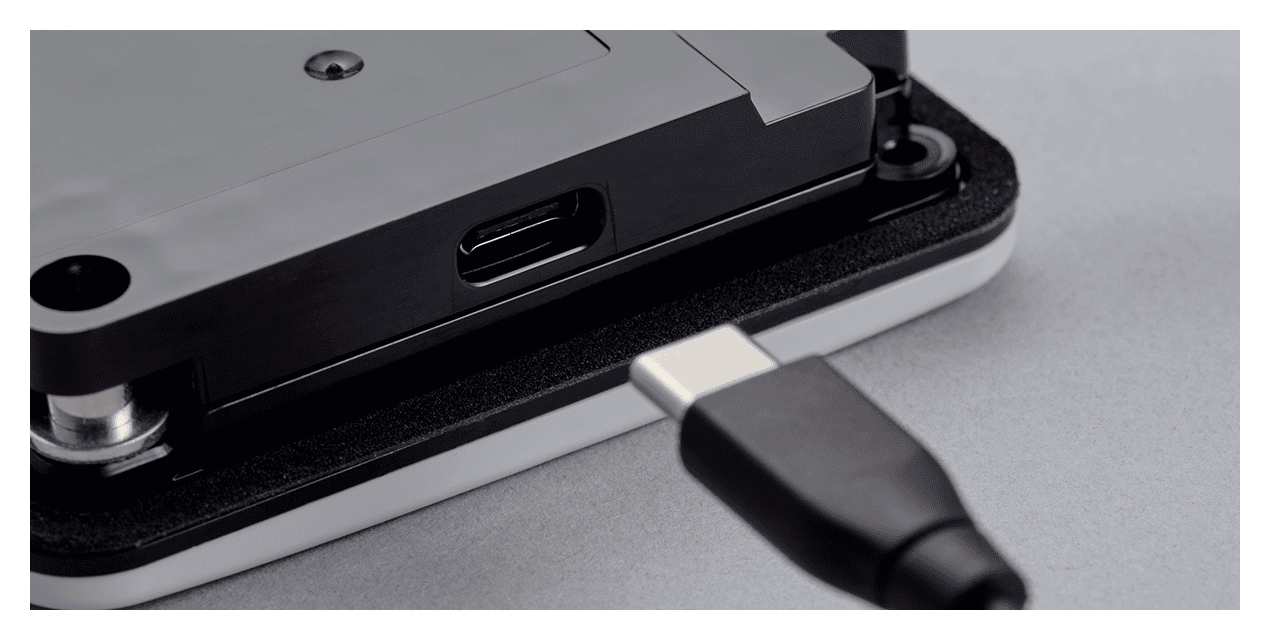

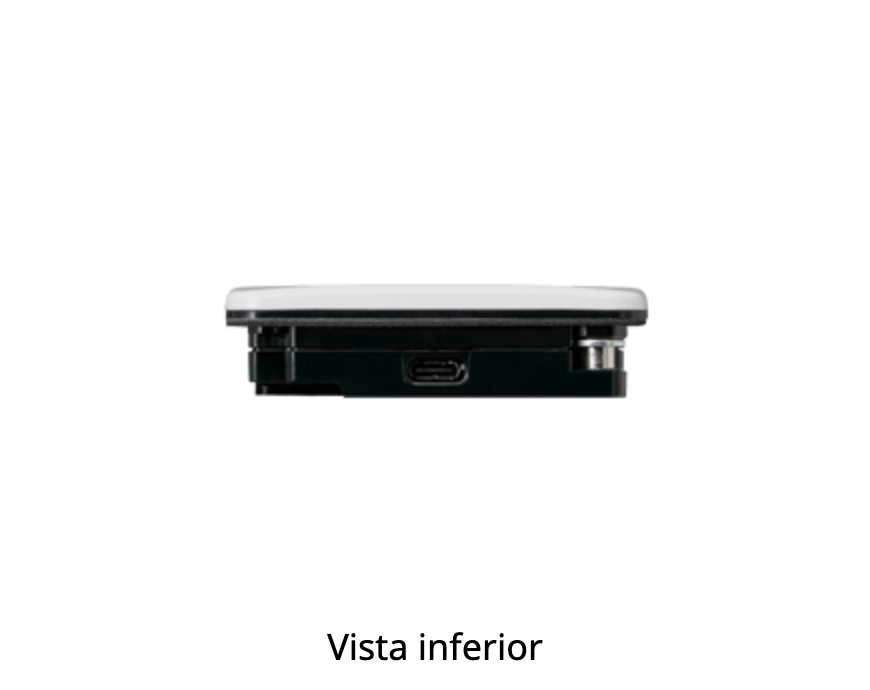

Cambiar los contenidos de audio mediante USB Type-C
Transfiera al producto la lista de reproducción creada (archivo ABPL) mediante USB Type-C*8 . No requiere un equipo de programación dedicado.
Texto a voz para entornos multilingües con un solo equipo
La conversión de texto a voz admite 10 idiomas: japonés, inglés estadounidense, alemán, francés, italiano, español, chino, mandarín de Taiwán, coreano y tailandés. Un solo dispositivo puede emitir indicaciones y advertencias en varios idiomas.
También puede importar sus archivos MP3 y WAV como clips de audio (ambos mono, con una frecuencia de muestreo de 44.1 kHz). Consulte la guía de uso para conocer las especificaciones de los archivos y cómo crear listas de reproducción.
Aplicaciones

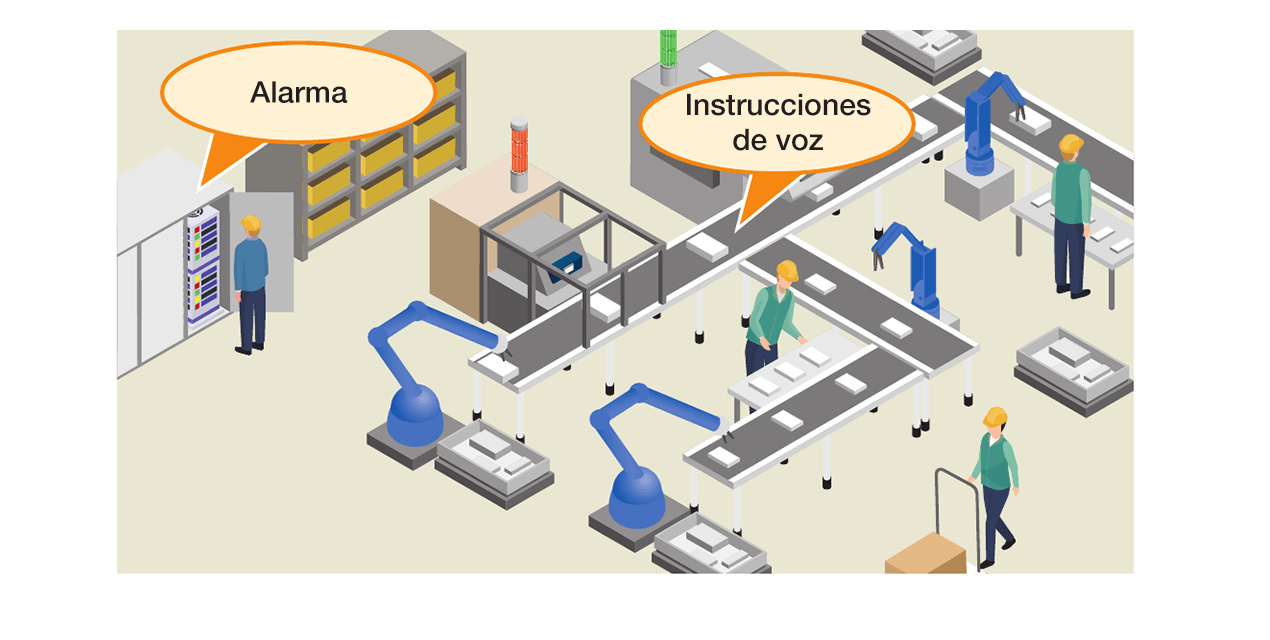

Reproducir alarmas, melodías y mensajes de voz con un solo dispositivo
Adapte las alarmas que llaman la atención y las instrucciones de trabajo por voz a las necesidades del lugar de instalación.

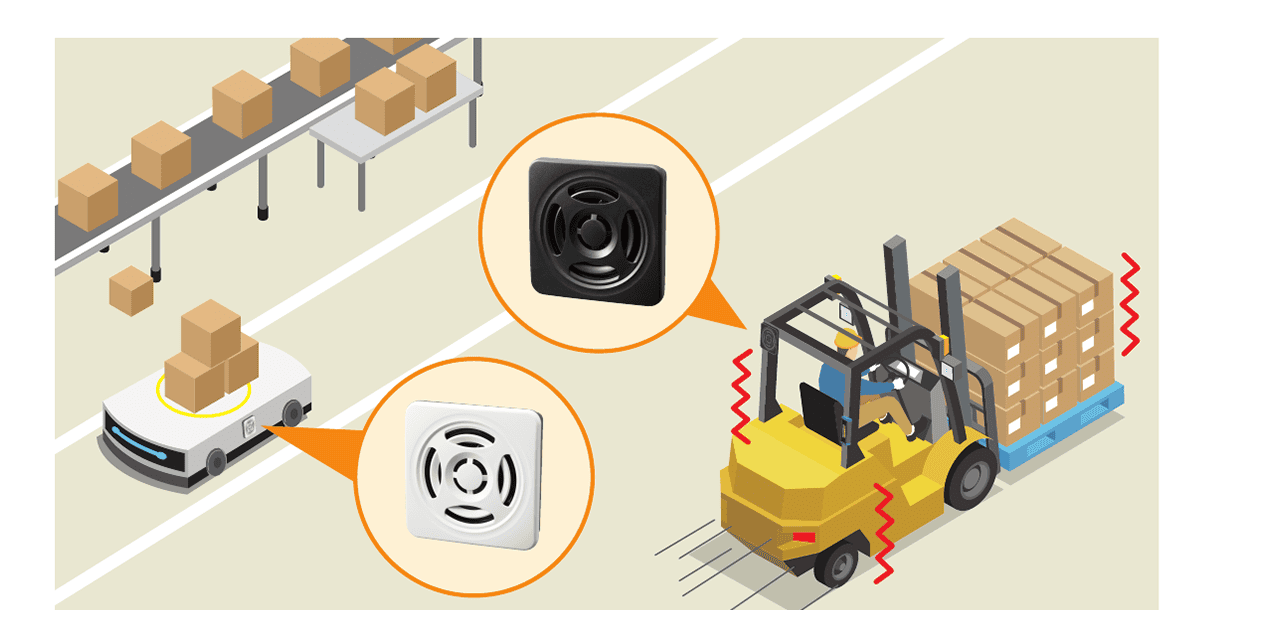

Contribuir a la seguridad cerca de montacargas y vehículos de guiado automático
La resistencia a vibraciones de 70 m/s² y el cumplimiento de EN12895 permiten emitir avisos estables incluso con vibraciones e interferencias electromagnéticas cerca de vehículos de transporte.
- El nivel de presión sonora varía según el contenido de audio, el entorno de uso y las condiciones de montaje.
- El montaje en pared es solo para uso en interiores.
- Las dimensiones de la abertura de montaje cumplen IEC-61554 (DIN-43700).
- EN12895 es una norma de compatibilidad electromagnética para vehículos industriales, como las montacargas.
- La resistencia a vibraciones especificada no se aplica cuando hay un cable USB conectado.
- ✔︎ indica ON. Con entrada por bits, las pistas 01–04 corresponden a CH1–CH4, respectivamente.
- Consulte el manual de instrucciones del producto para conocer los detalles de las alarmas y melodías.
- Sistemas operativos compatibles: Windows 10 (22H2) / Windows 11 (22H2 o posterior), ambos en versión de 64 bits.
Configuración de la referencia
Código de modelo
.png)
Lista de productos
| Modelo | Voltaje nominal | Transistor compatible | Color de la cubierta frontal del cuerpo |
|---|---|---|---|

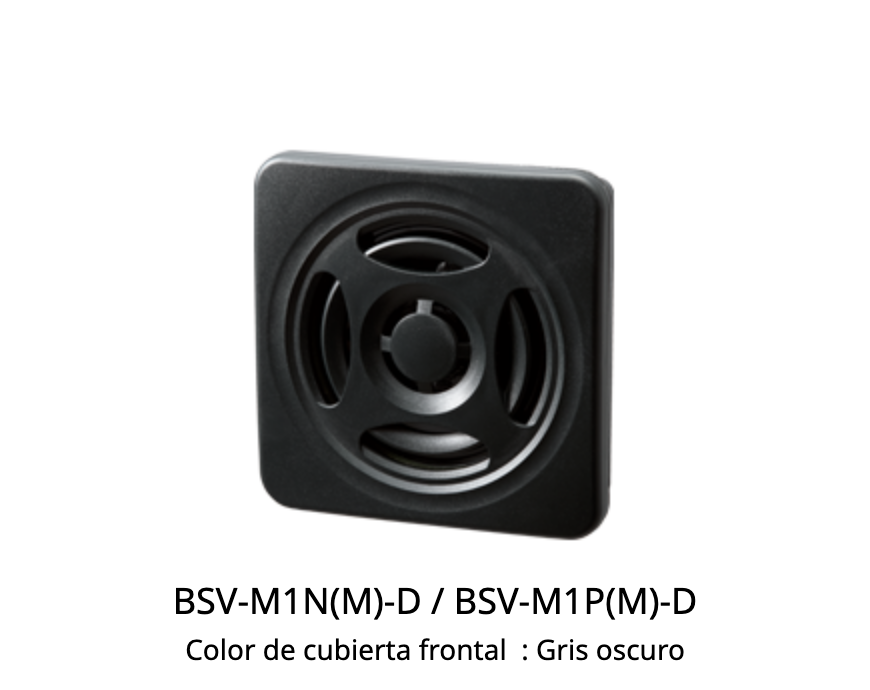

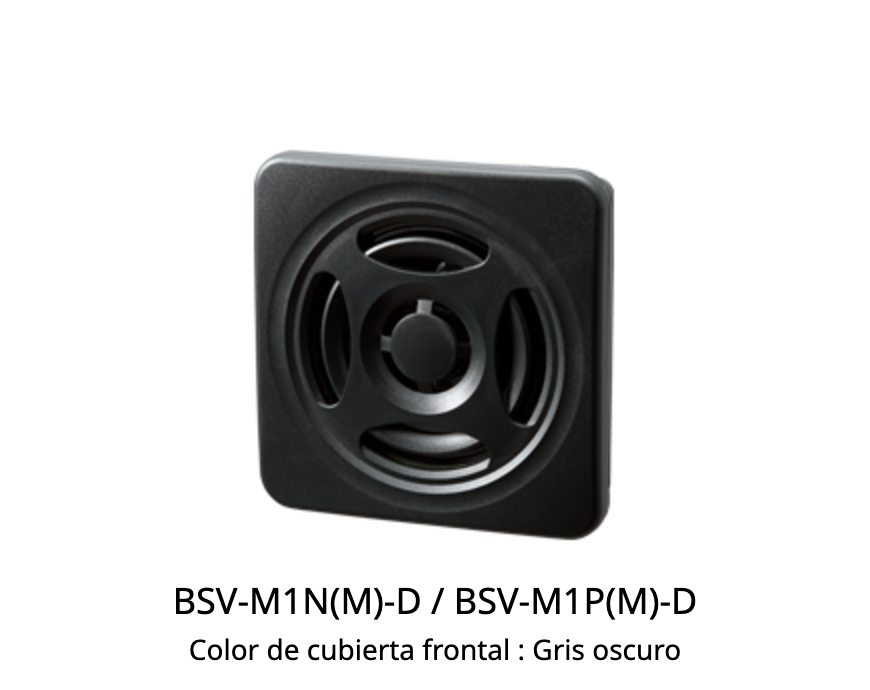

| BSV-M1N-D | 12 - 24 V CD | NPN | Gris oscuro |
| BSV-M1N-W | 12 - 24 V CD | NPN | Blanco marfil |
| BSV-M1P-D | 12 - 24 V CD | PNP | Gris oscuro |
| BSV-M1P-W | 12 - 24 V CD | PNP | Blanco marfil |
Catálogo
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Instruction Manual lWeb Version] Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D_CAD［dxf］Especificaciones del producto
PATLITE Audio Builder InstallerPiezas de repuesto
BSV
BSV
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
GA0010460-F1 | 1 | ||||
|
GA0010461-F1 | 1 | ||||
|
Z33552121-0308F1 | 1 |
- |
- |
