Alarma sonora para montaje en panel
BD-A
La alarma sonora modelo BD-A ofrece una salida de hasta 90 dB en un diseño compacto ideal para tableros de control en entornos industriales ruidosos. Incorpora 32 tonos preinstalados, seleccionables desde el panel frontal con interruptor y control de volumen. El grupo de sonidos "P" puede personalizarse utilizando una tarjeta SD opcional. Cumple con las normativas CE y RoHS.
- "control de contacto
- □80
- Alarma audible
- Tones/Melody
- 90dB
- Indoor
- IP54
Características del producto
Nivel máximo de salida de 90 dB a 1 metro, adecuado para entornos industriales ruidosos.
· Incluye 32 sonidos pregrabados para aplicaciones diversas.
· El nivel de volumen y el grupo de sonidos se seleccionan mediante interruptores rotativos ubicados detrás del panel frontal, lo que permite ajustes incluso después de la instalación.
· Seleccione un grupo de sonidos (de la A a la P) para reproducir 4 sonidos pregrabados.
· Es posible crear un nuevo grupo de sonidos a partir de los 32 disponibles utilizando una tarjeta SD opcional (se vende por separado).
· Cumple con la directiva RoHS.
PATLITE Corporation no ha gestionado los derechos de uso de ciertas piezas musicales o canciones incluidas en los tipos BD-A, C y D fuera de Japón.
Para más información sobre este tema, comuníquese con su representante de ventas local de PATLITE.
Especificaciones
| DIMENSIONES | - 80 mm (frontal, cuadrado) - 67.5 mm (posterior, cuadrado) |
| TENSIÓN NOMINAL | - 12–24 V CC - 100/220 V CA |
| TIPO DE SONIDO | - Alarmas / Timbres / Melodías - Preinstalado de fábrica |
| MONTAJE | - Solo en orientación vertical - Instalación en interiores |
| COLOR DEL CUERPO | - Gris claro - Gris oscuro |
| VOLUMEN | - Máx. 90 dB a 1 metro - Ajustable desde 0 dB |
| ALMACENAMIENTO DE SONIDOS | - 32 patrones pregrabados - 8 grupos seleccionables - 4 sonidos por grupo |
| SELECCIÓN DE CANAL | - Selección del grupo mediante interruptor rotativo (8 opciones) - Activación de uno de los 4 sonidos mediante entrada de señal - Posibilidad de reprogramación con tarjeta de sonido opcional |
| TABLA DE SONIDOS | - Consulte las especificaciones del modelo BD-E - Solo los sonidos BD-E están disponibles en la sección de muestras |
| NORMAS DE CONFORMIDAD | - CE - Componente Reconocido por UL (EE. UU.) - Componente Reconocido por c-UL (Canadá) - Compatible con RoHS |
| GRADO DE PROTECCIÓN | - IP54 (parte frontal, en montaje en panel) |
| OBSERVACIONES | - Admite entradas de contacto seco (interruptores, relés, etc.) - Compatible con entradas de colector abierto (NPN) |
| FUNCIONES | - La reproducción inicia al recibir señal de entrada - Se detiene cuando cesa la señal |
Muestra (sonido/audio)
Configuración de la referencia

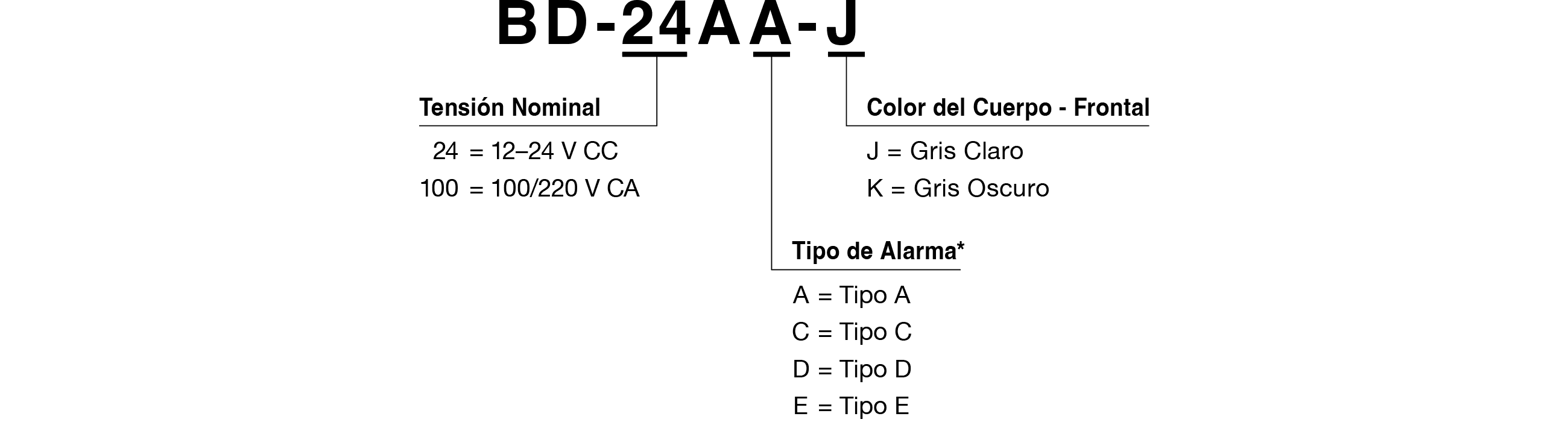

Código de Modelo
Consulte la tabla de selección de sonidos de alarma en el Catálogo General para más detalles.
Lista de Productos
| Número de Modelo | Tensión Nominal | Tipo de Alarma | Color del Cuerpo - Frontal |
|---|---|---|---|
| BD-24A □ -J/K | 12 - 24 V CC | A / C / D / E | Gris Claro, Gris Oscuro |
| BD-100A □ -J/K | 100/220 V CA | A / C / D / E | Gris Claro, Gris Oscuro |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Additional Instruction Manual (En) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD [dxf]Especificaciones del producto
Piezas de repuesto
BD-A
BD-A
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
C25110015-F1 | 1 |
- |
- |
||
|
C15140003-F1 | 2 |
- |
- |
||
|
V82100001-F1 | 2 |
- |
- |
