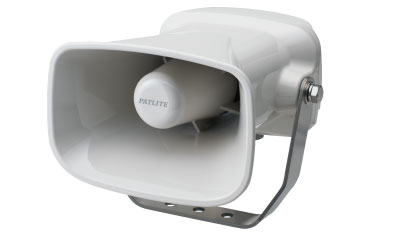

Sirena de alarma acústica
EHS
La sirena acústica EHS emite una señal sonora potente de hasta 110 dB a 1 metro, ideal para entornos industriales ruidosos. Incorpora dos modos de sonido: "modo señal" para condiciones de alto ruido y "modo información" para alertas más suaves. Ofrece gran resistencia a vibraciones, función de atenuación con tres niveles ajustables, y compatibilidad tanto con salidas NPN como PNP (modelo M1). Disponible con cable tipo cabtire o terminal de conexión.
- controldecontacto
- Alarma audible
- Tonos/Melodía
- 110dB
- Bajo techo/en exteriores
- IP65(vertical)
Características del producto
Características del producto
- Reducción del 30% en tamaño comparado con el modelo actual (EWH), para un diseño más compacto.
- Mayor resistencia a vibraciones, soportando fuerzas de hasta 4.5G.
- A pesar del tamaño reducido, ofrece un nivel sonoro de hasta 110 dB a 1 metro.
- Disponible con conexión por cable o conexión por terminal.
- Compatible con entradas de transistores PNP o NPN.
- Cumple con la Directiva RoHS de la Unión Europea.
- Grado de protección IP65.
- Permite el cambio de melodías mediante tarjeta SD en campo.
- Cumple con los requisitos de la certificación CE.
Video
Especificaciones
| TENSIÓN NOMINAL | 12 – 24 VCD 100 – 240 VCA |
|---|---|
| TIPO DE SONIDO | Alarmas y melodías pregrabadas en fábrica |
| MONTAJE | Incluye soporte de montaje |
| COLOR DEL CUERPO | Blanco marfil |
| VOLUMEN | Sonido máximo de 95 dB a 1 metro Volumen ajustable desde cero |
| ALMACENAMIENTO DE SONIDOS | Hasta 32 sonidos pregrabados (ver lista en especificaciones) |
| SELECCIÓN DE CANALES | - Modo Bit: selección entre 8 canales mediante entrada de señal - Modo Binario: selección entre 32 canales mediante entrada de señal |
| NORMAS DE CONFORMIDAD | - UL464 - CSA-C22.2 No. 205-M1983 - FCC Parte 15 Subparte B Clase 4 - CE (solo modelo EHS-M1) - Cumple con RoHS |
| GRADO DE PROTECCIÓN | IP65 |
| OBSERVACIONES | - Función de reducción de sonido - 32 sonidos preinstalados - Opción de conexión por cable o terminal - Compatible con entradas NPN o PNP |
| FUNCIONES | Resistencia a vibración: 4.5G |
Muestra (sonido/audio)
Configuración de la referencia

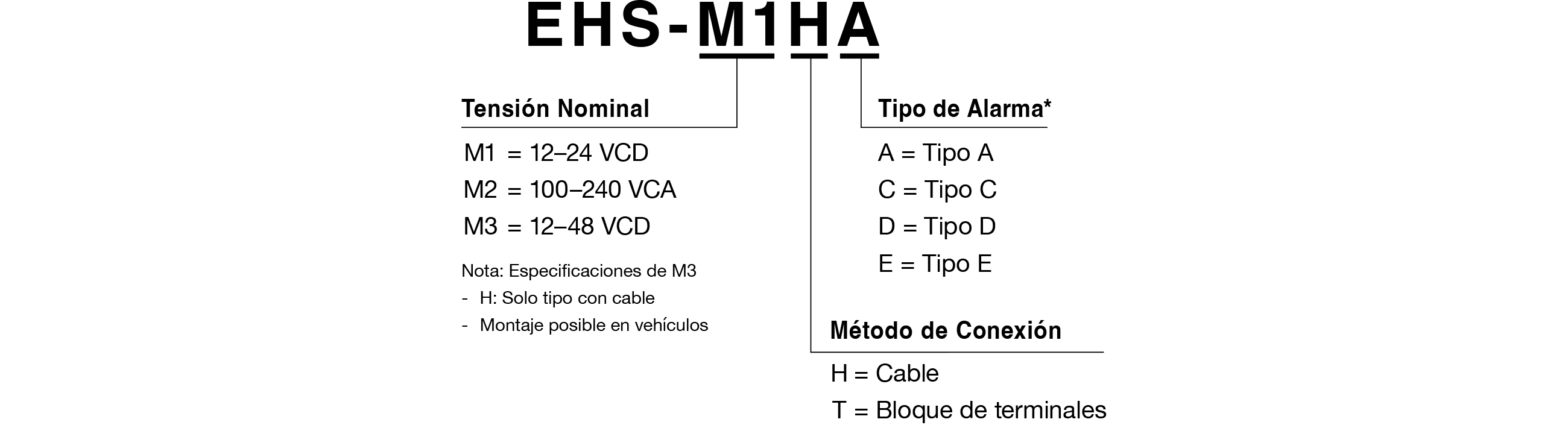

Código de modelo
Para más detalles, consulte la tabla de selección de sonidos de alarma en el Catálogo General.
Lista de productos
| Número de modelo | Tensión nominal | Método de conexión | Tipo de alarma |
|---|---|---|---|
| EHS-M1H □ | 12 – 24 VCD | Cable | A / C / D / E |
| EHS-M1T □ | 12 – 24 VCD | Bloque de terminales | A / C / D / E |
| EHS-M2H □ | 100 – 240 VCA | Cable | A / C / D / E |
| EHS-M2T □ | 100 – 240 VCA | Bloque de terminales | A / C / D / E |
| EHS-M3H □ | 12 – 48 VCD | Cable | A / C / D / E |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
EHV/EHS Web Manual (En) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD [dxf]Especificaciones del producto
Piezas de repuesto
EHS
EHS
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
V13100076-F1 | 1 | ||||
|
V21100522-F1 | 1 |
With pan head machine screw 4×14 with flat spring washer. |
