Torre de Luz de Señal de Control Manual (LR5)
HSST-3M2

Mejora tu estación de trabajo con la Torre de Luz de Señal LR5, que cuenta con control manual y una caja de interruptores con cable para una operación sin interrupciones. Ideal para aplicaciones de alerta.

  • Torre de señal
  • Φ50
  • Continuo encendido
  • Interior
  • IP54(Torre de señales: vertical)
  • IP20(Caja de interruptores)
  • Rojo
  • Ámbar
  • Verde
  • Torre de Luz de Señal de Control Manual (LR5) HSST-3M2

KIT HSST INCLUYE

  • Torre de Señales con 3 segmentos LED (Rojo, Ámbar, Verde) con un cable preinstalado de 4 pies
  • Fuente de alimentación de 100-240V AC con cable de 5 pies
  • Caja de control con 3 botones de cierre y tornillos de montaje
  • Soporte de montaje de 2 posiciones con 2 tornillos de ajuste, ideal para montaje en riel DIN o partición
  • Postes de montaje de 3" y 12"

Aplicaciones

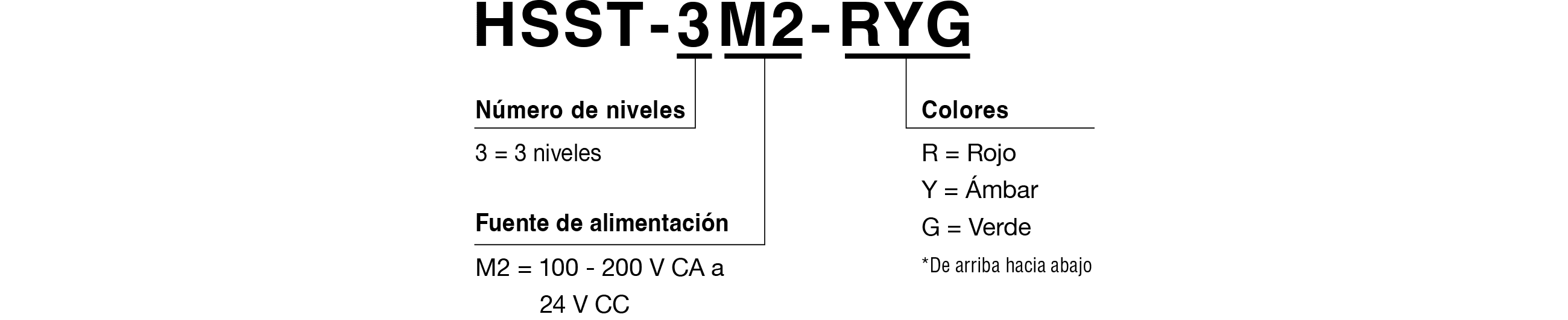

Cómo Ordenar



Especificaciones

Dimensiones - Φ50mm x 307 (poste corto)
- Φ50mm x 507 (poste largo)
Voltaje Nominal - 100-240V AC
Color del Cuerpo - Blanco Hueso
Funciones - Iluminación Continua
- Control Manual
Montaje - Montaje con abrazadera
- Montaje en Pared
- Montaje en borde de Cubículo
Niveles Apilables - Disponible solo como torre de tres niveles
Colores de los Módulos - Color LED: Agregar (Solo disponibles Rojo/Ámbar/Verde)
- Color del Lente: Transparente (Muestra color al activarse)
Normas de Conformidad - RoHS
- FCC
- UL48
- EN61000-6-4, EN61000-6-2, EN61000-3-2, EN61000-3-3, EN IEC 63000
Grado de protección - IP20 (Caja de Interruptores)
- IP54 (Torre de Señales)

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".

HSST-3M2  

HSST-3M2  

Piezas de repuesto

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover: Off-white
B32310071-7F1 1

																LED Unit: Red (clear lens)
B72100248-1F1 1

Includes O-ring.


																LED Unit: Amber (clear lens)
B72100248-2F1 1

Includes O-ring.


																LED Unit: Green (clear lens)
B72100248-3F1 1

Includes O-ring.


																Filter Sheet (5 pieces)
B25310067-5F1 3

Package contains 5 pieces.


																O-ring (5 pieces)
B25110066-F1 5

Package contains 5 pieces.


																Pole Bracket: Off-white
B22210160-7F1 1

Kit includes O-ring, Waterproof Ring and self-tapping screw (2 pieces)


																Waterproof Ring
B25110047-F1 1

																Switch Box
T16000002-F2 1

																Double-sided Tape (5 pieces)
B96110002-F1 1

Package contains 5 pieces.


																Bracket
T85130016-F1 1

																Accessory Assembly
T81800030-F1 1

Miscellaneous items included with product.
Tightening Screw、 Fitting Plate、Double-sided Tape、
Tapping Screw (3×18) (2 pieces)
