Este producto tiene un área de distribución limitada. Consulte con nuestras filiales.

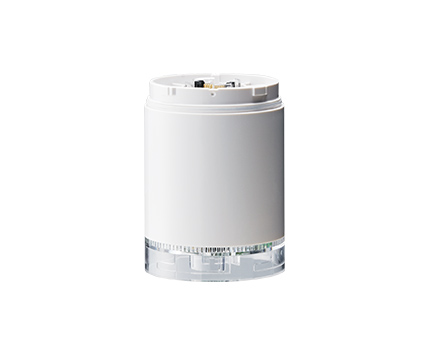

Sistema de adquisición de datos inalámbrico - Transmisor WD PRO
WDT-6LR-Z2-PRO
Transmite de forma inalámbrica el estado de la torre de señal, las entradas de contacto externo y los datos de comunicación serial recopilados por la unidad base WD PRO.
Permite una adquisición avanzada de datos para un análisis detallado del funcionamiento del equipo, lo que ayuda a tomar decisiones más inteligentes, optimizar flujos de trabajo y aumentar la productividad.
- Inalámbrico (Zigbee)
- Φ60
- Interior
- Inalámbrico
- IP65
Características del producto
El modelo WDT-6LR-Z2-PRO solo se puede usar con el WDB-D80S-PRO
Se puede montar en el transmisor WDB-D80S-PRO para el sistema WD PRO.
El sistema de adquisición de datos inalámbrico WD PRO es una solución rentable habilitada para IIoT para torres de señal PATLITE seleccionadas. Este sistema permite que las torres de señal transmitan de forma inalámbrica los cambios de estado del equipo a una PC host para monitoreo en tiempo real y análisis de datos. Además de incluir todas las funciones del sistema WD, el sistema WD PRO ofrece capacidades adicionales de adquisición de datos, y también incluye un sistema de comunicación inalámbrica bidireccional que permite a una PC host controlar la torre de señal de forma remota. Identifique cuellos de botella en la producción, mejore el control supervisado, optimice la productividad y aumente la eficacia general del equipo (OEE) con esta solución completa en red.
- Se conecta a las torres de señal de la serie LR6 de PATLITE para permitir la transmisión inalámbrica de datos al receptor WD PRO (WDR-LE-Z2-PRO).
- Este transmisor permite conectar múltiples equipos en red, lo que posibilita el archivo colectivo de datos y el monitoreo remoto.
- Incluye comunicación inalámbrica bidireccional para activar remotamente las señales luminosas desde PCs host.
- Transmite de forma inalámbrica información desde contactos externos como PLCs e interruptores.

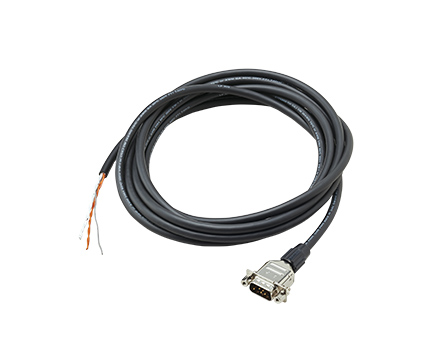

- Utilizando un dispositivo serial como un lector de códigos de barras, se pueden obtener hasta 60 bytes de datos seriales para rastrear información detallada de los empleados y controlar la calidad del producto.
- El sistema WD PRO es compatible con cualquier red existente del sistema WD en su lugar de trabajo.
Especificaciones del Modelo
| Tensión Nominal | 24 V DC |
|---|---|
| Tamaño | Φ60mm |
| Grado de Protección | IP65 |
| Especificación inalámbrica | Zigbee 2.4GHz |
| Receptor compatible | WDR-LE-Z2-PRO |

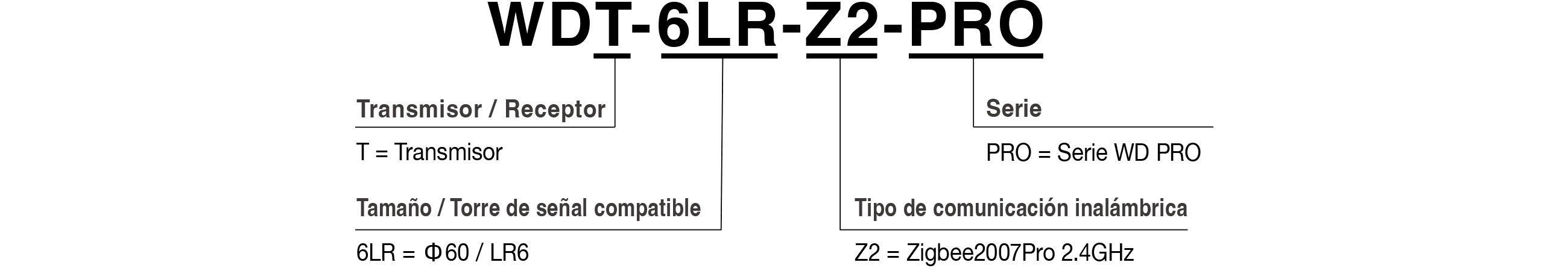

Configuración del número de modelo
Lista de productos
| Número de modelo | Tensión nominal | Tipo | Tamaño |
|---|---|---|---|
| WDT-6LR-Z2-PRO | 24 V CC | Transmisor | ⌀60 |
| WDT-6LR-Z2-PRO+FT019 (* ) |
Este es el único producto con certificación inalámbrica para Indonesia.
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual_Digest Version (ES) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D CAD [dxf]Especificaciones del producto
Piezas de repuesto
WDT-6LR-Z2-PRO
WDT-6LR-Z2-PRO
Piezas de repuesto
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
B25110067-F1 | 2～7 Depends on the number of tiers. |
Package contains 5 pieces. |
