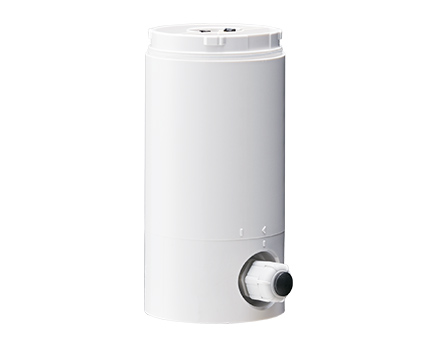

Base WD PRO

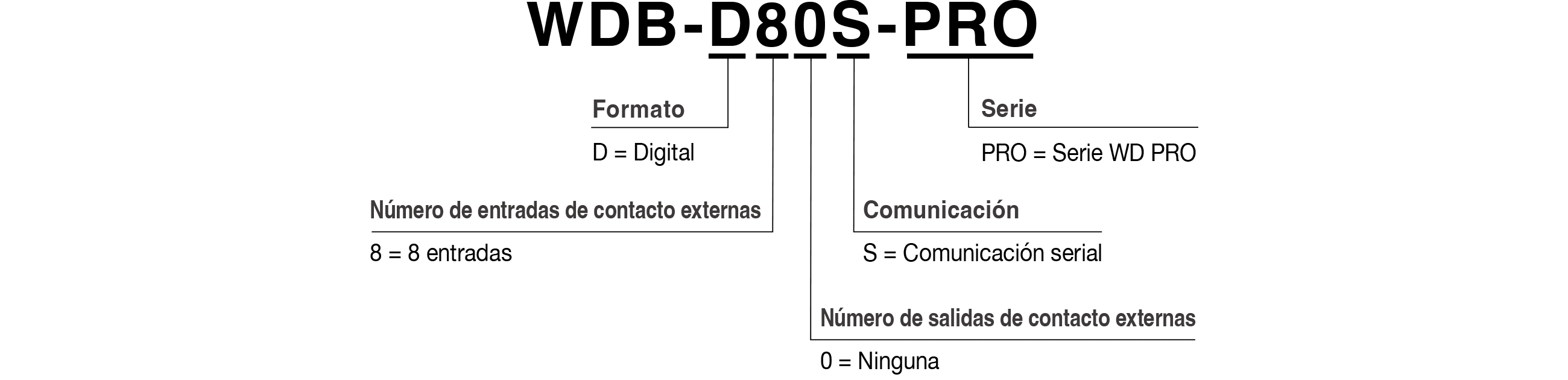

WDB-D80S-PRO
Contacto de Entrada- Base de Comunicación Serial El transmisor WD y los módulos LED son añadidos para una adquisición de datos serial y la información de entrada de contacto y la información detallada sobre el funcionamiento del equipo se vuelve visible.
- Entrada de contacto
- Comunicación serie (RS-232C)
- Φ60
- Interior
- Inalámbrico
- IP65
Características del producto
Puede ser montado en el transmisor WDT-6LR-Z2-PRO para WD PRO.
- Cuenta con una interfaz de comunicación en serie para conectar dispositivos como un lector de código de barras para rastrear datos detallados de los empleados y controlar la calidad del producto. Obtenga hasta 60 bytes de datos en serie en total.
- Equipado con 8 entradas de contacto que permiten la adquisición de hasta 255 códigos de datos. Admite NPN/PNP/contacto de relé; la salida puede ser un número decimal, binario o hexadecimal.
- Equipped with 8 contact inputs enabling acquisition of up to 255 data codes. Supports NPN/PNP/relay contact; output can be a decimal, binary, or hexadecimal number.
- El WDS-WIN01 (ver. 1.03 o posterior) le permite exportar datos como un archivo CSV que puede manipularse fácilmente para varios cálculos y gráficos.
Especificaciones
Voltaje de operación | 24V DC |
Tamaño | Φ60mm |
Grado de protección | IP65 |
Contacto de entrada externo | Entradas de la torreta de señalización (rojo, amarillo, verde, azul, blanco, alarma); 8 entradas de contactos externos; 1 entrada de reinicio; entrada de comunicación serie |
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
Especificaciones del producto
