Baliza intermitente
GL10
Diseño robusto para uso en condiciones difíciles, incluido el uso en maquinaria de construcción, con una visibilidad excepcional bajo luz solar intensa.
- Control de poder
- Control de comunicación CAN
- Φ100
- Balizas de señales
- Destello
- en exteriores
- Bajo techo
- IP69K
- Rojo
- Ámbar
- Verde
Características del producto
Rendimiento resistente al medio ambiente

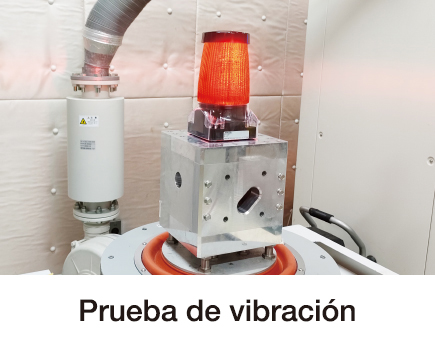

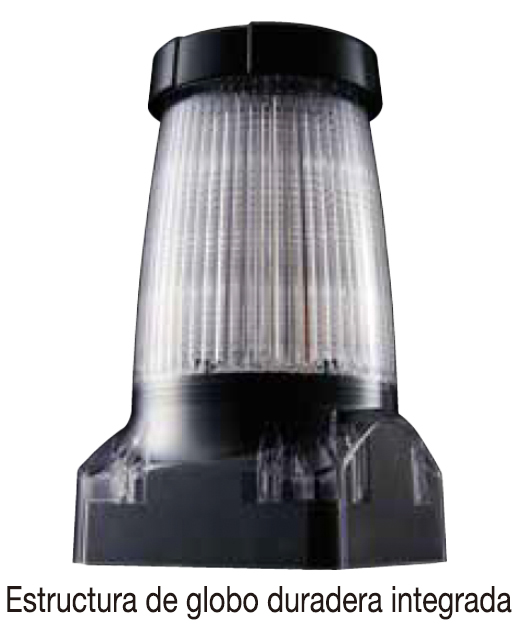

Resistencia superior a la vibración y al impacto
- Resistencia a vibraciones 110m/s2
- Resistencia a impactos 1,000m/s2

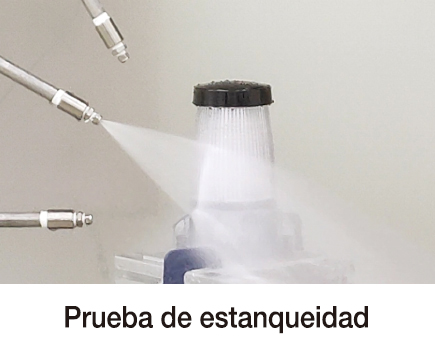

Resistencia a polvo y agua
- Grado de protección IP69K para mayor resistencia a polvo y agua.
- Perfecto para lavado de agua a alta presión,alta temperatura y chorro de vapor.
>>Vídeo de prueba de estanqueidad
Resistencia superior a la vibración y al impacto
- Resistencia a vibraciones 110m/s2
- Resistencia a impactos 1,000m/s2
Resistencia a polvo y agua
- Grado de protección IP69K para mayor resistencia a polvo y agua.
- Perfecto para lavado de agua a alta presión,alta temperatura y chorro de vapor.
>>Vídeo de prueba de estanqueidad
Resistencia a variaciones de temperatura y humedad
Temperatura ambiente de funcionamiento -40 a +85℃

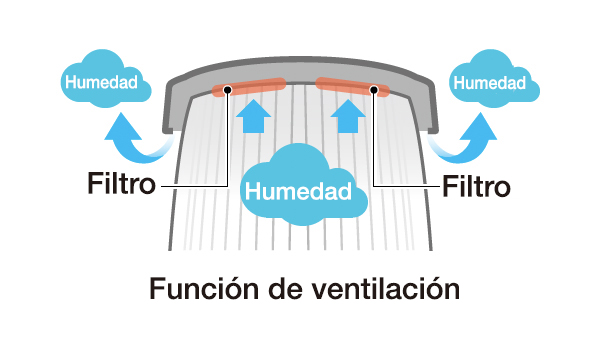

La función de ventilación evita el empañamiento debido a la condensación.
Resistencia a variaciones de temperatura y humedad
Temperatura ambiente de funcionamiento -40 a +85℃
La función de ventilación evita el empañamiento debido a la condensación.
Cumple con varios estándares internacionales, incluido EMC (compatibilidad electromagnética) ISO13766-1 y pruebas ambientales: ISO16750, regulada para vehículos

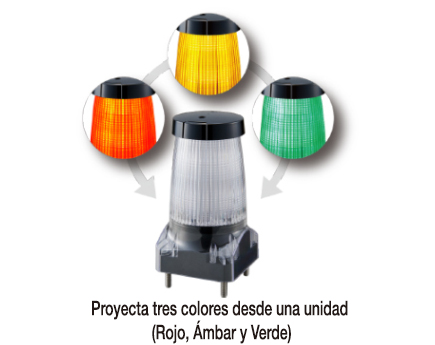

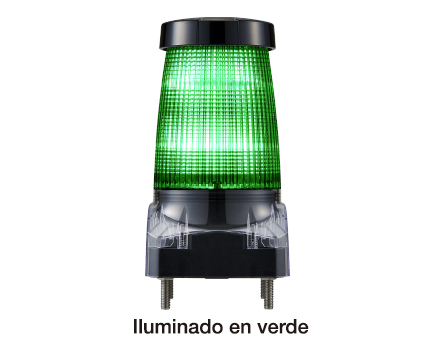

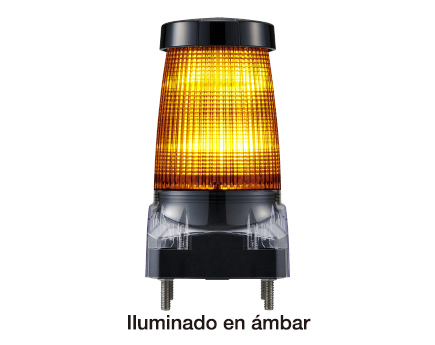

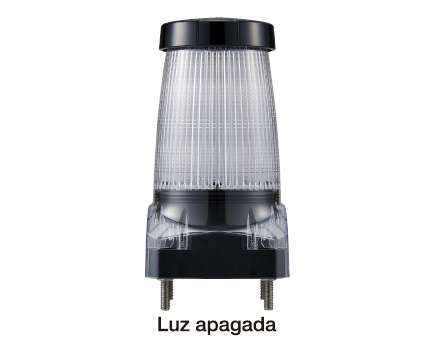

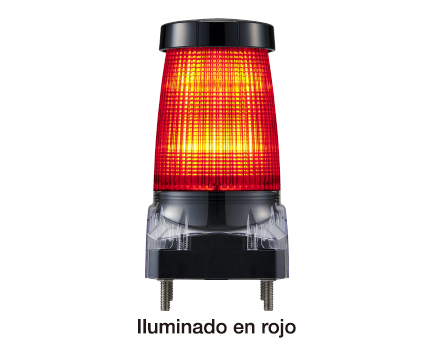

Proyecta tres colores desde una unidad

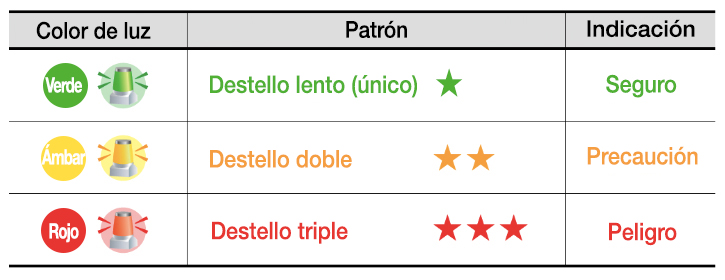

- Los estados de funcionamiento se pueden determinar con una combinación de 3 colores de luz y diferentes patrones de destello.
- Se pueden asignar patrones de destello distintos para cada color y ayuda a las personas a visualizar deficiencia con patrones de color.
*Los 3 patrones de destello anteriores están preconfigurados y fijos para los modelos controlados por voltaje
*Se pueden configurar 13 patrones de flash para los modelos de comunicación CAN
>>Video de patrones de iluminación
2 opciones de control disponibles
Control de comunicación CAN
- Compatible con el protocolo de comunicación SAE J1939: ideal para maquinaria de construcción.
- Se pueden configurar 13 tipos de patrones de destello y 4 niveles de atenuación a través del control de comunicación
- Contribuye a la construcción de un sistema seguro a través del monitoreo del estado del producto en la pantalla de estado
- Detección y conexión automática a 250 kbps/500 kbps
Control de voltaje estándar
- Control de voltaje estándar
- Tensión de alimentación estándar sin comunicación de control
- Se fijan y preconfiguran 3 patrones de luz para indicación de estado óptimo en colores rojo, amarillo y verde.
*La función de adquisición de estado no es compatible con este modelo

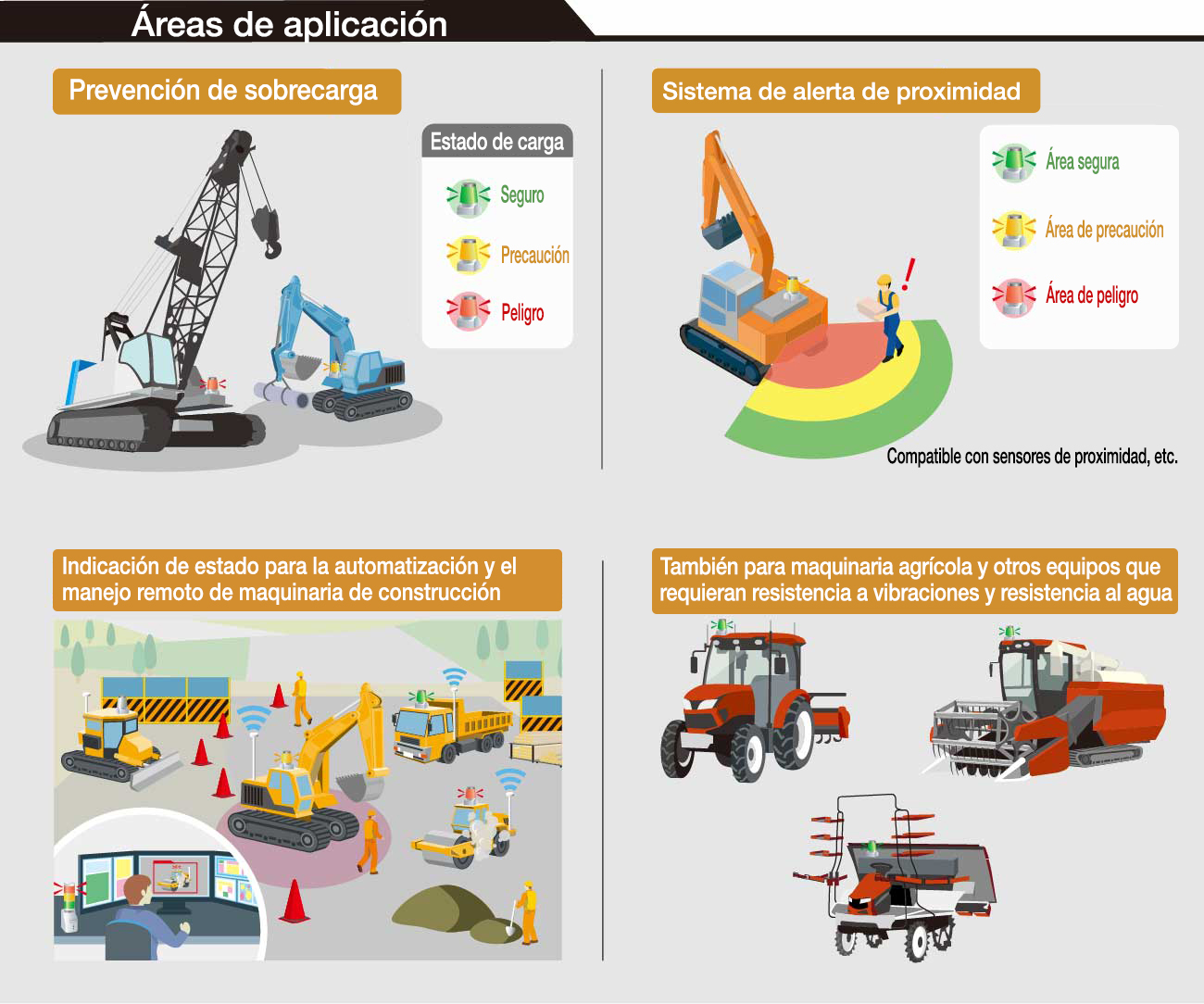

Áreas de aplicación

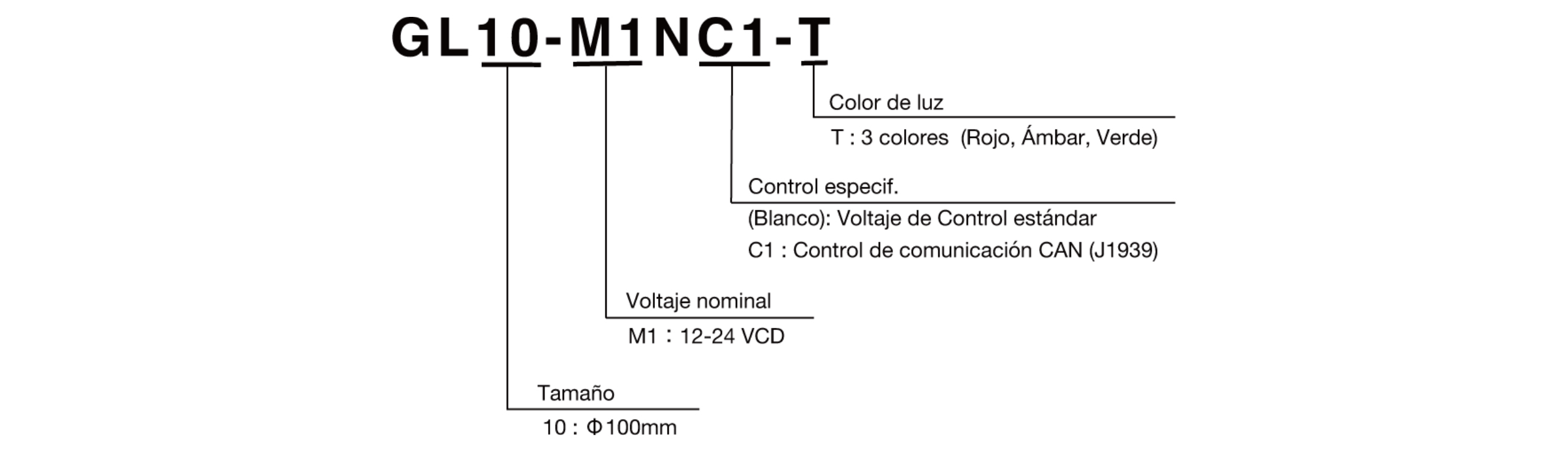

Configuración del número de modelo
Cómo hacer un pedido
Lista de productos
| Modelo | Voltaje nominal | Color de luz | Control especif. | Patrones de iluminación |
|---|---|---|---|---|
| GL10-M1NC1-T | 12-24 VCD | 3 colores (rojo, ámbar, verde) |
Control de comunicación CAN (J1939) |
Selectable from 13 patterns |
| GL10-M1N-T | Voltaje de Control estándar | Rojo: Destello triple Ámbar: Destello doble Verde: Destello lento (único) |
catálogo
>>catálogo
Manual de Instrucciones/Especificaciones/Dibujo exterior
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Instruction manual[Web Version](EN) Archivos para descargar
(*) El servicio de descarga de los datos en este sitio se considera que acordó las siguientes condiciones "".
Manual de Instrucciones
CAD 2D / CAD 3D
2D_CAD［dxf］Especificaciones del producto
