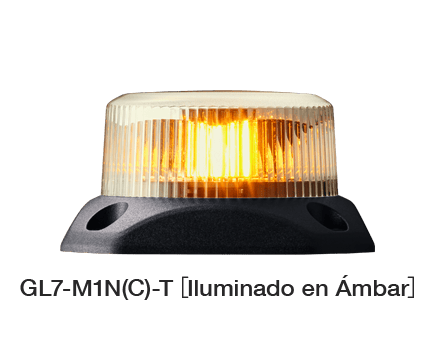

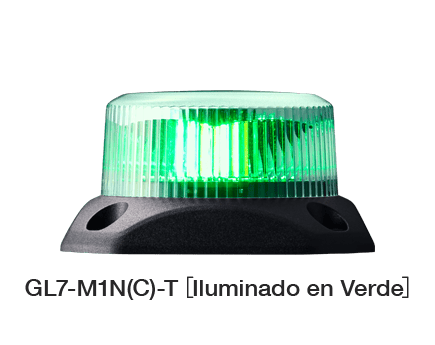

Luz indicadora intermitente
GL7
La luz indicadora intermitente GL7 ofrece un diseño resistente con clasificación IP69K, capaz de soportar vibraciones e impactos. Su perfil delgado facilita la instalación en espacios reducidos, y sus múltiples patrones de destello y opciones de control (CAN o por voltaje) la hacen ideal para indicar el estado de maquinaria compacta o equipos instalados en exteriores.
- control de contacto
- Control de comunicación CAN
- Φ68
- Balizas de señales
- Destello
- en exteriores
- Bajo techo
- IP69K
- Rojo
- Ámbar
- Verde
Características del producto
Luz de señal compacta y resistente para entornos exigentes
Diseñada para condiciones extremas
- Resistencia a vibraciones
![[Resistencia a vibración] 110 m/s², [Resistencia a impacto] 1,000 m/s²](/data/product_img/mx/gl7_product_1.png)
- Protección contra polvo y agua
Cumple con normas internacionales como EMC (ISO 13766-1) y pruebas ambientales (ISO 16750).

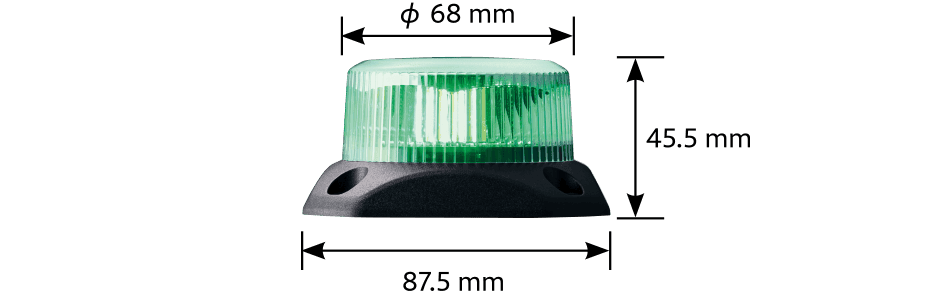

Diseño compacto que ahorra espacio
Diseño delgado que requiere un espacio mínimo para instalación. Ideal para montacargas y maquinaria compacta.
Varios patrones de destello para adaptarse a su aplicación
- Indicadores LED tricolor con patrones de destello diferenciados para facilitar la identificación del estado.
- Los patrones claramente definidos mejoran la visibilidad para usuarios con deficiencia de visión de color.
>> Ver todos los patrones de destello
2 opciones de control disponibles
Control por comunicación CAN
- Compatible con el protocolo SAE J1939, común en maquinaria de construcción.
- Control por comandos de 13 patrones de destello y 4 niveles de brillo.
- Monitoreo en tiempo real del estado de la señal para arquitecturas de sistema más seguras.
- Detección automática de velocidad de comunicación a 250 kbps o 500 kbps; sin configuración manual.
Control por cableado directo
- Modelo sin comunicación, controlado mediante cables de entrada.
- Patrones de destello fijos por color, con visibilidad clara para personas con daltonismo.
Los patrones de destello son fijos; no admite monitoreo de estado.
Ejemplos de aplicación

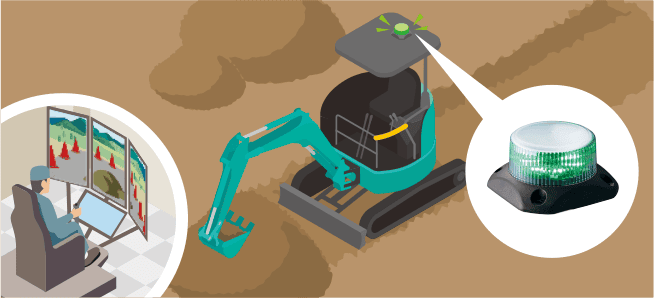

Indicación de estado para operación remota
Alerta de prevención de sobrecarga
Alerta de falla o estado en equipos exteriores

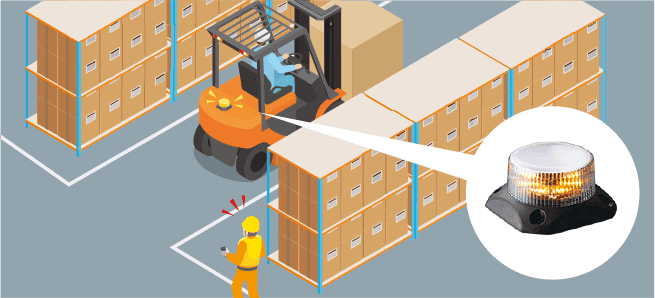

Medidas de seguridad en almacenes logísticos
Accesorio opcional
Soporte magnético
Montaje magnético fácil
Con el soporte magnético opcional, puede instalar el dispositivo sin perforaciones ni modificaciones*, ideal para equipos de alquiler.
Modelos compatibles: GL7-M1N-T, GL7T-M1N-T, GL7-M1N-Y, GF7-48N-Y
Cuando se utiliza el GL-001, la resistencia a la vibración será de 45 m/s².

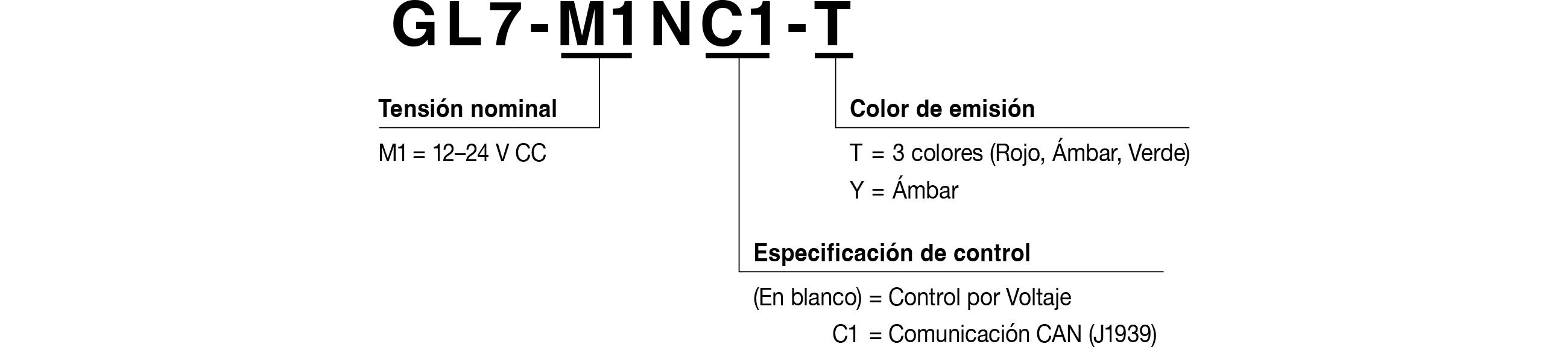

Configuración del número de modelo
Código de Modelo
Gama de Productos
Modelos Multicolores de 3 Colores
| Modelo | Tensión Nominal | Especificación de Control | Colores de Emisión | Patrón de Destello |
|---|---|---|---|---|

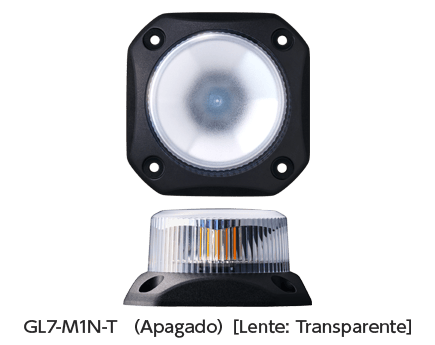

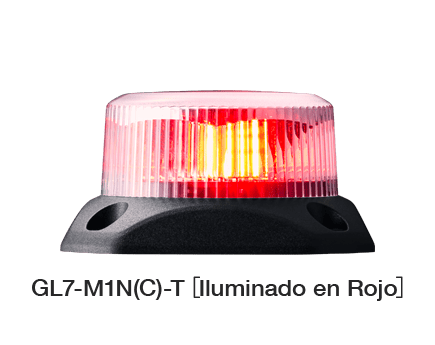

| GL7-M1N-T | 12–24 V CC | Control por Voltaje | 3 colores (Rojo, Ámbar, Verde) |
Intermitente (Patrón fijo por color) |
| GL7-M1NC1-T | Comunicación CAN (J1939) | Seleccionable: Intermitente, Encendido Fijo, Parpadeo Suave, entre otros |
Modelos Monocromáticos
| Modelo | Tensión Nominal | Especificación de Control | Color de Emisión | Patrón de Destello |
|---|---|---|---|---|

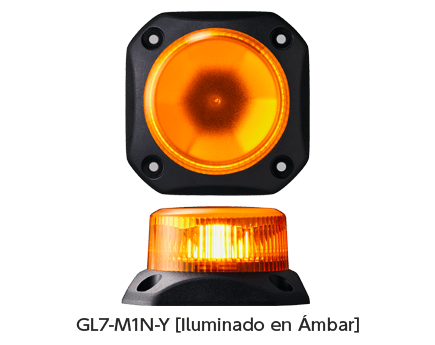

| GL7-M1N-Y | 12–24 V CC | Control por Voltaje | Ámbar | Intermitente |
