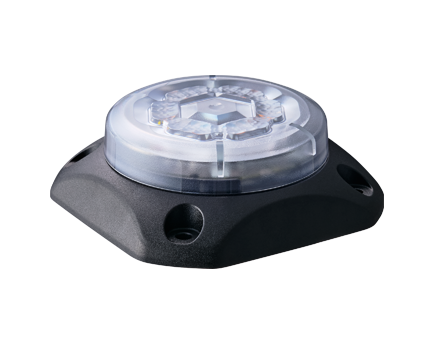

Luz indicadora intermitente
GL7T

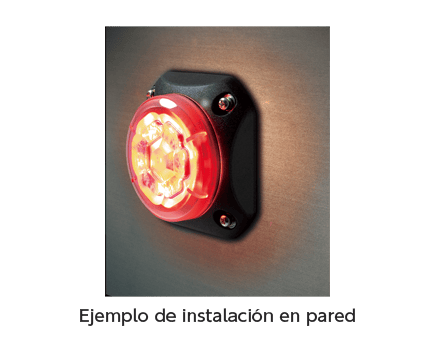

La luz indicadora intermitente GL7T conserva la misma resistencia a vibraciones, impactos y el grado de protección IP69K del modelo GL7, pero con un diseño más delgado y una lente orientada hacia arriba. Ideal para montajes en pared o en posiciones bajas donde la visibilidad y el ahorro de espacio son clave.
- control de contacto
- Control de comunicación CAN
- Φ68
- Balizas de señales
- Destello
- Continuo encendido
- Pulso
- Bajo techo
- en exteriores
- IP69K
- Rojo

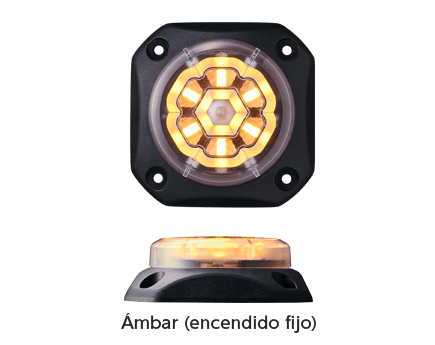

- Ámbar

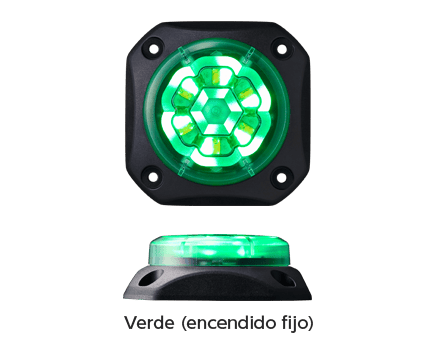

- Verde
Características del producto
Luz de señal compacta y resistente para entornos exigentes
Diseñada para ambientes extremos
- Resistencia a vibraciones
![[Resistencia a vibración] 110 m/s², [Resistencia a impacto] 1,000 m/s²](/data/product_img/mx/gl7_product_1.png)
- Protección contra polvo y agua
Cumple con normas internacionales como EMC (ISO 13766-1) y pruebas ambientales (ISO 16750).
Diseño compacto que ahorra espacio
Diseño delgado que requiere un espacio mínimo para instalación. Ideal para montacargas y maquinaria compacta.
Diversos patrones de destello según su aplicación
- LED tricolor con patrones de destello claramente diferenciados para una fácil identificación del estado.
- Patrones bien definidos que mejoran la visibilidad para personas con deficiencia de visión de color.
>> Ver todos los patrones de destello
2 opciones de control disponibles
Control por comunicación CAN
- Compatible con el protocolo SAE J1939, ampliamente utilizado en maquinaria de construcción.
- Permite controlar por comandos 13 patrones de destello y 4 niveles de brillo.
- El monitoreo en tiempo real del estado del indicador contribuye a sistemas más seguros.
- Detecta automáticamente velocidades de comunicación de 250 kbps o 500 kbps; no requiere configuración manual.
Control por cableado directo
- Modelo sin comunicación, controlado mediante entradas cableadas.
- Patrones fijos por color que garantizan visibilidad y apoyo para usuarios con daltonismo.
Los patrones de destello son fijos en este modelo; no admite monitoreo de estado.
Ejemplos de aplicación

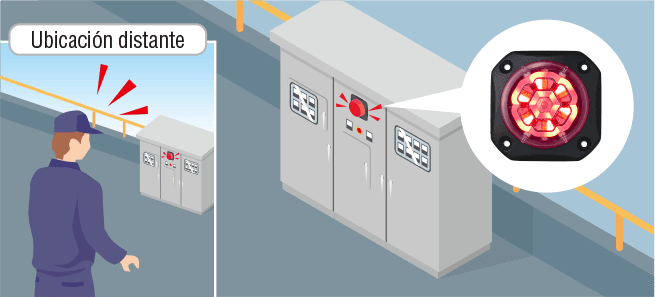

Alertas visuales en entornos ruidosos
Lámpara indicadora para maquinaria
Accesorio opcional
Soporte magnético
Montaje magnético fácil
Con el soporte magnético opcional, puede instalar la unidad sin perforar ni modificar*, ideal para equipos de renta.
Modelos compatibles: GL7-M1N-T, GL7T-M1N-T, GL7-M1N-Y, GF7-48N-Y
Cuando se instala con el GL-001, la resistencia a vibraciones será de 45 m/s².
Configuración del número de modelo
Código de Modelo
Gama de Productos
Modelos Multicolores de 3 Colores
| Modelo | Tensión Nominal | Especificación de Control | Colores de Emisión | Patrón de Destello |
|---|---|---|---|---|
| GL7T-M1N-T | 12–24 V CC | Control por Voltaje | 3 colores (Rojo, Ámbar, Verde) |
Intermitente (Patrón fijo por color) |
| GL7T-M1NC1-T | Comunicación CAN (J1939) | Seleccionable: Intermitente, Encendido Fijo, Parpadeo Suave, entre otros |
