Productos

Productos de la serie WD

Transmisor WD-Z2

Serie WD

Transmisor WD-Z2

Este transmisor es compatible con nuestras torretas de señalización de las series LE y LME,
que existen desde 1998.

WDT-6M-Z2

Torreta de señalización compatible : Serie LME*1

Consumo de corriente : 20mA

Rango de comunicación : línea de visión 20 m*2

Detalles de producto

WDT-5E-Z2

Torreta de señalización compatible : Serie LE*1

Consumo de corriente : 20mA

Rango de comunicación : línea de visión 20 m*2

Detalles de producto

*1 Existen algunas restricciones a la compatibilidad de torretas de señalización.
*2 Debido a las características de las ondas de radio, este valor es solo un punto de referencia.

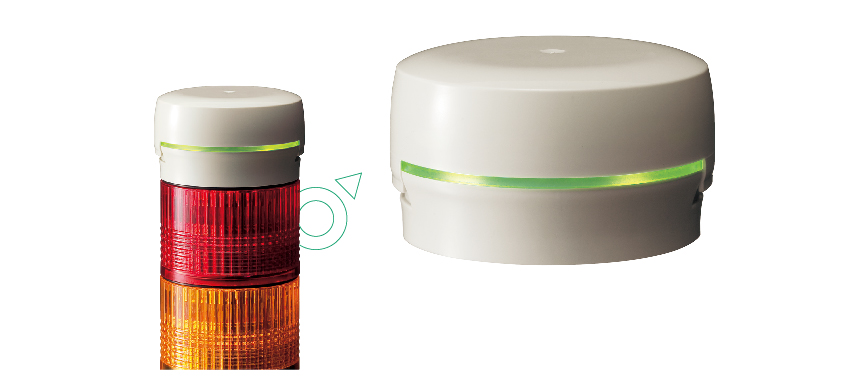

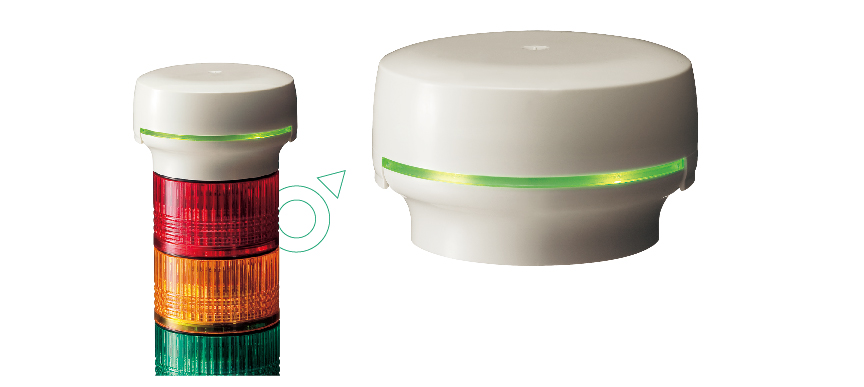

Instalación del transmisor

Coloque el soporte del transmisor A en la torreta de señalización y fíjelo con el tornillo central. Luego, coloque la cubierta superior B en el soporte y girar hasta que encaje en su lugar.
(Una de las líneas de señal debe asignarse como fuente de alimentación. )

Transmisor WD-LR-Z2

Este trasmisor es compatible con nuestras torretas de señalización de la serie LR, que existen desde 2016.

WDT-4LR-Z2

Torreta de señalización compatible : Serie LR4

Consumo de corrient : 20mA

Rango de comunicación : línea de visión 20m*

Product Details

WDT-5LR-Z2

Torreta de señalización compatible : Serie LR5

Consumo de corriente : 20mA

Rango de comunicación : línea de visión 20m*

Detalles de producto

WDT-6LR-Z2

Torreta de señalización compatible : Serie LR6

Consumo de corriente : 20mA

Rango de comunicación : línea de visión 20m*

Detalles de producto

*Debido a las características de las ondas de radio, este valor es solo un punto de referencia.

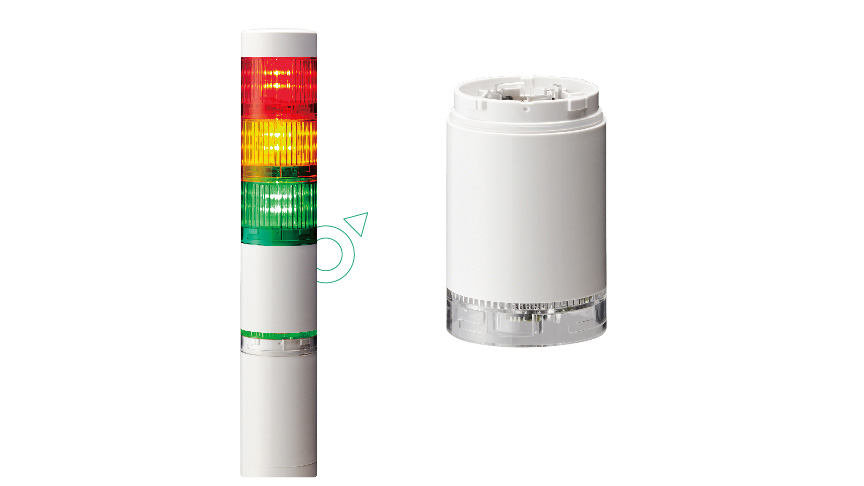

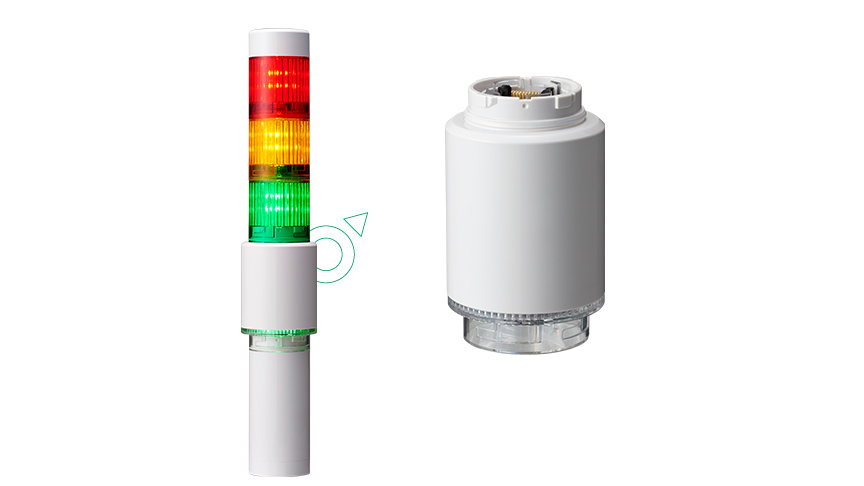

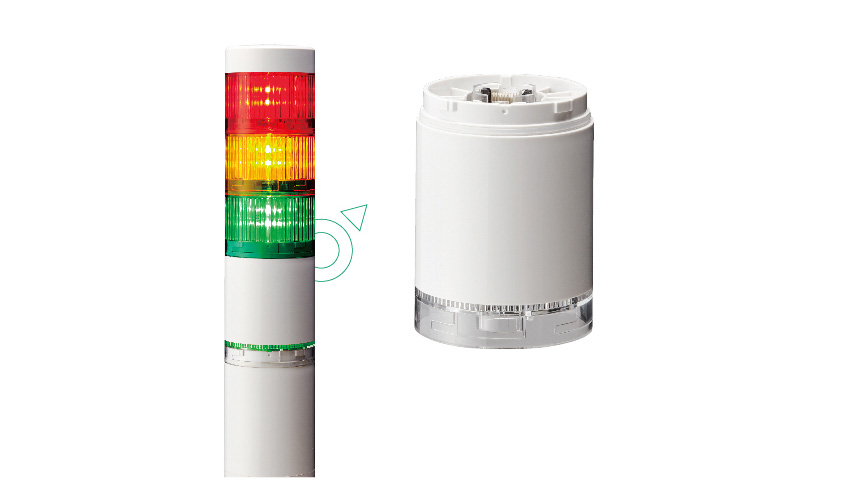

Instalación del transmisor

Simplemente coloque el transmisor en la torreta de señalizació y girar para bloquearlo en su lugar. No se neceitan herramientas.

Especificaciones
Especificaciones del transmisor
Número de modelo WDT-4LR-Z2 WDT-5LR-Z2 WDT-6LR-Z2 WDT-5E-Z2 WDT-6M-Z2
Torres de señal compatibles Serie LR4 Serie LR5 Serie LR6 Serie LE *1 Serie LME *1
Voltaje nominal 24 V CC
Rango de voltaje 19,0 ~ 26,4 V CC 21,6 ~ 26,4 V CC
Consumo de
corriente nominal
55 mA 20 mA
Temperatura ambiente de funcionamiento -10℃~+50℃ -10℃~+60℃
Humedad ambiental de almacenamiento 85% RH o menos (sin condensación)
Temperatura ambiente de almacenamiento -20℃~+60℃ -20 ° C a 70 ° C (sin congelación)
Posición de montaje En la parte superior de la unidad del cuerpo En la parte superior de la torre de señales
Ubicación de montaje Interior
Dirección de montaje Vertical
Clasificación de protección IP65 (IEC 60529) 、 NEMA TIPO 4X, 13 Se ajusta al de la torre de señales adjunta
Masa 70g 74g 85g 52g
Numero de contactos 6 puntos (rojo, ámbar, verde, azul, blanco, zumbador) 4 puntos (elija 4 de rojo, ámbar, verde, azul, blanco) * 2*2
Tiempo de reacción de entrada 100 ms o más
Monitor Indicador de estado
Unidad de operación Interruptores DIP
Entrada de contacto externo Entrada de señal de control

*1 Algunos modelos no son compatibles.
*2 Se usa 1 punto para la fuente de alimentación, por lo que la cantidad de contactos que se pueden usar es 4.

Serie WD PRO

Sistema de adquisición de datos inalámbricosSerie WD PRO

Permite una fácil visualización de las 4M (Hombre, Máquina, Material, Método).

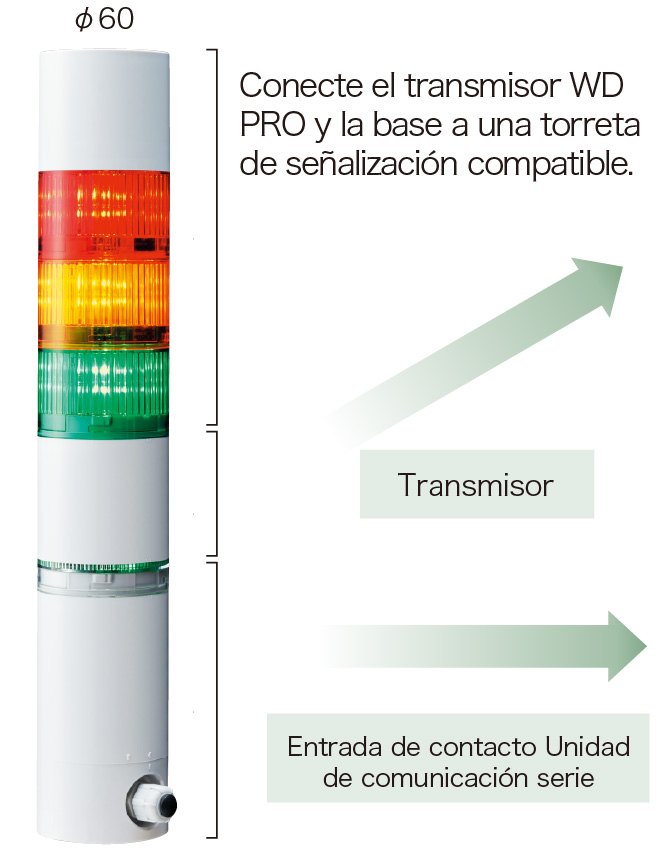

Transmisor WD PRO

WDT-6LR-Z2-PRO

Torre de señal compatible : Serie LR6

Consumo de correinte : máximo 110 mA
(valor total para transmisor y base)

Rango de comunicación : línea de visión 20m*
(Debido a las características de las ondas de radio, este valor es solo un punto de referencia.

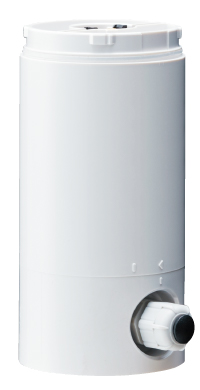

Base WD PRO

WDB-D80S-PRO

RS-232C

Paralelo : 8 entradas de contacto

Entrada clara

Nota) Esta base no es compatible con los transmisores de la serie WD-Z2

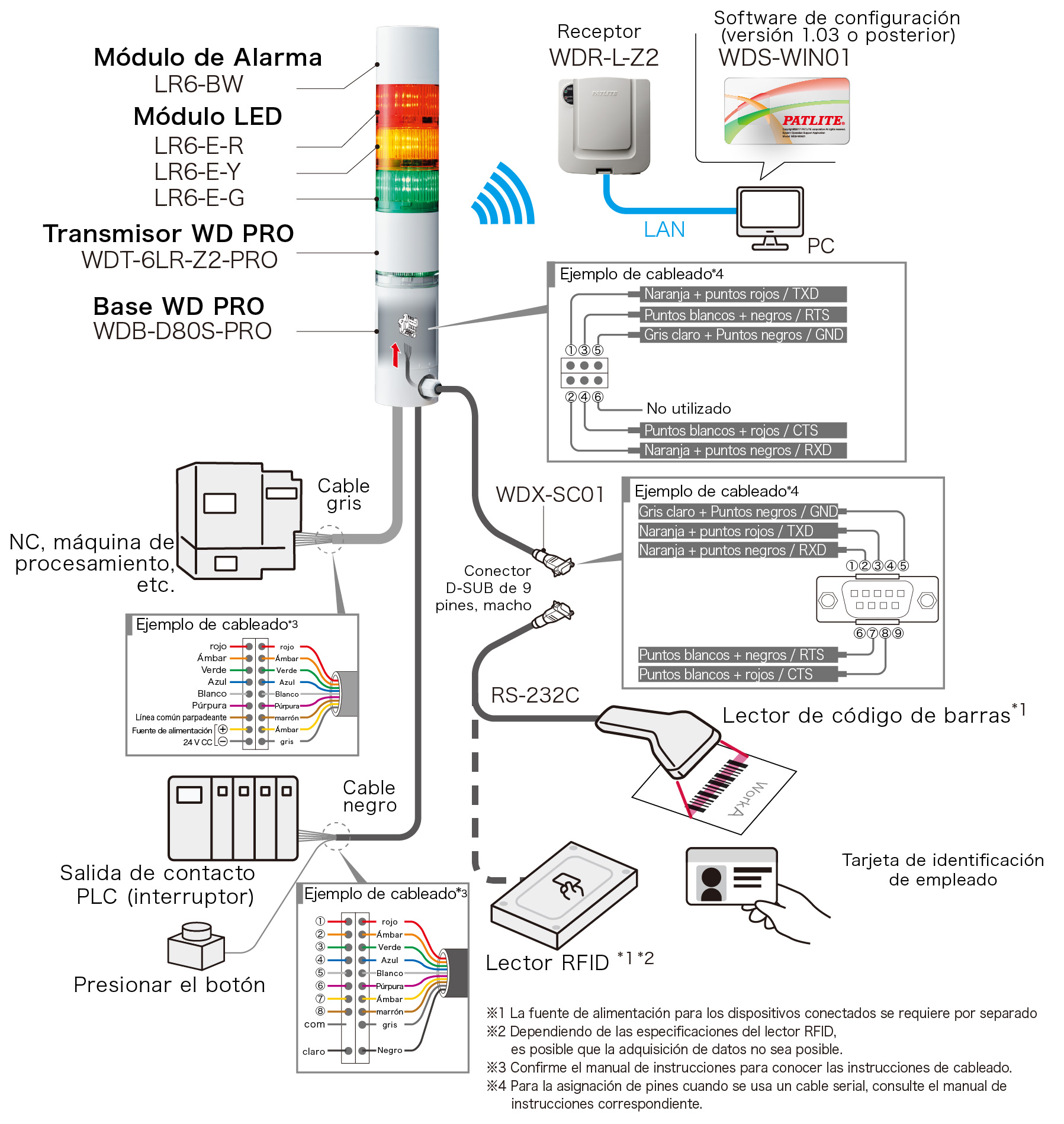

Configuración de la serie WD PRO
Especificaciones
Especificaciones del transmisor
Número de modelo WDT-6LR-Z2-PRO
Modelo compatible WDB-D80S-PRO
Voltaje nominal 24 V CC
Rango de voltaje de funcionamiento 24 V CC ±10%
Consumo de corriente nominal Máx. 110mA (voltaje aplicado: 24 V CC)
Temperatura ambiente de funcionamiento -10℃~+50℃
Humedad ambiental de funcionamiento 85% RH o menos (sin condensación)
Temperatura ambiente de almacenamiento -20℃~+60℃
Humedad ambiental de almacenamiento 85% RH o menos (sin condensación)
Montaje Apilado encima del WDB-D80S-PRO
Ubicación de montaje Interior
Dirección de montaje Vertical
Clasificación de protección IP65 (IEC 60529) 、 NEMA TIPO 4X, 13
Masa 90g
Numero de contactos 6 puntos (rojo, ámbar, verde, azul, blanco, zumbador) + 8 puntos (binario 0 a 255) + 1 punto (entrada clara)
Tiempo de reacción de entrada 100 ms o más
Monitor Indicador de estado
Unidad de operación Interruptores DIP
Entrada de control externo Entrada de señal de control
